RFC600系列 （三菱RAYON株式会社）
RFC600系列的特征
最长可延长到1000m（RFB610系列）。实现完全的隔离。
不需要对设备之间的电位差采取对策，也不会有噪声。
准备了3个系列，可以应对从个人到办公室、工厂的需要。
能够适应接线、电源等客户规格。(RFC630系列)
能够指定电缆的长度。(RFC630/610系列)
也能够适应电缆的特殊规格。(RFC630/610系列)
| | RFC610 | RFC630 |
| 同步交换 | 无 | 无 |
| 配管敷设 | 可 | 可 |
| 传送速度 | 19,200bps | 38,400bps |
| 最大传送距离 | 1,000m | 200m |
●RFC640系列
●RFC630系列
●RFC610系列
＜修改产品＞
●RFC630/610系列用电缆
■RFC630系列
【特 长】
是同步交换型的RS232C链接。
是重视可靠性的设计、设置容易的调制解调器·电缆分离型。
模块有DCE用和DTE用，通过组合构成交叉·直线结构。
利用最大200m、低价格的塑料光纤能够传送到100m。
传送速度最大38,400bps。
也准备了中继连接器，因此能够进行配管等现场施工。
能够为顾客进行电缆加工。
接受顾客的接线订货。
|
 |

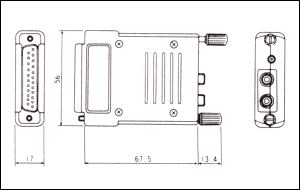

【外形尺寸（mm）】
【价 格】
| | 品名 | 建议的零售价格
（含税） | 销售价格
（税后） | 备考 |
DCE
（公众线路连接）
模块 *2 | RFB633AC | ￥23,100 | ￥17,850 | |
DTE
（终端设备连接）
模块 *1 | RFB633AT | ￥23,100 | ￥17,850 | |
| 电源适配器 | RFD691A | ￥1,890 | ￥1,459.5 | 5V |
光缆
（加工已完成） | RFA610V-*** | 参照别处 | 塑料
光纤 |
| RFA610PF-*** | 参照别处 | 聚合物被覆
光纤
增强型 |
| RFA610PG-*** | 参照别处 | 聚合物被覆
光纤
室外型 |
| 附件 | 参照别处 | 参照别处 | 只在需要时才有 |
| *1 | DTE连接通常连接于设备一侧。 |
| *2 | DCE连接是公众线路一侧连接用的，在延长的情况下，将这侧与延长用电缆等连接。 |

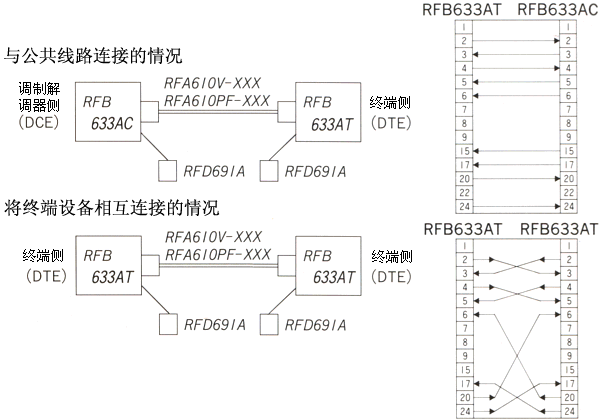

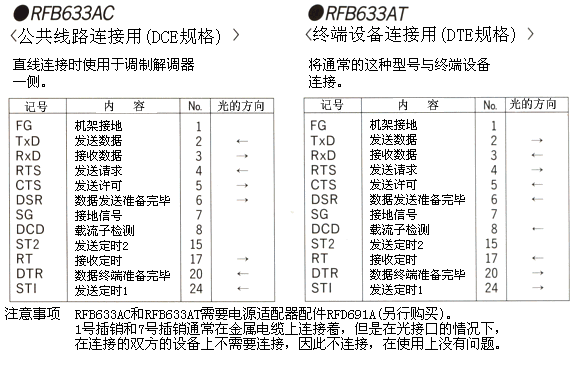

【连接表】

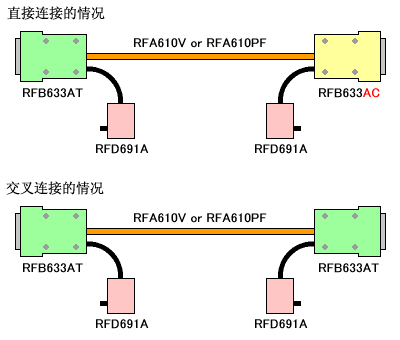

【构 成】
【推荐使用例】
【规格】
| 项目 | 规格 | 备考 |
| 最大传送距离 | 200m（RFA610PF使用时）
100m（RFA610V使用时） | PCF
APF |
| 传送速度 | 38,400bps | |
| 通信方式 | 全部双重通信 | |
| 输入输出I/F | 依据EIA RS232C | |
| 信号调制方式 | 曼彻斯特码 | |
| 电源电压 | +5V | |
| 消耗电流 | 最大90mA | |
| 电源连接器 | D-sub 25p 插头 | |
| 光连接器 | SMA | |
| 工作温度范围 | 0～+45℃ | |
| 保存温度范围 | -10～+55℃ | |
【使用注意事项】
| ● | 电源适配器请使用我公司指定的RFD691A(另行出售)。 |
| ● | 我社制造的其他光连接器与其他社制造的光连接器之间不能够接线通信，因此务必使用RFC630系列。 |
| ● | 购买时请对接线进行确认。关于接线，请参考连接的设备的菜单。 |
| ● | 希望购买其他接线的客户，请询问我社的营业人员。 |
※记载的事项可能在没有预告的情况下变更。
|
