■大型面照明
（ハヤシレピック株式会社）

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

製品外観


【特 長】

●大型ワークの検査に最適
●NIR 850nm近赤外仕様ラインナップ


【用 途】

●大型ワークの透過検査
●蛍光灯バックライトの置換


【外観図】

Unit:[mm]　※外観図詳細寸法はお問い合わせください。
外観図

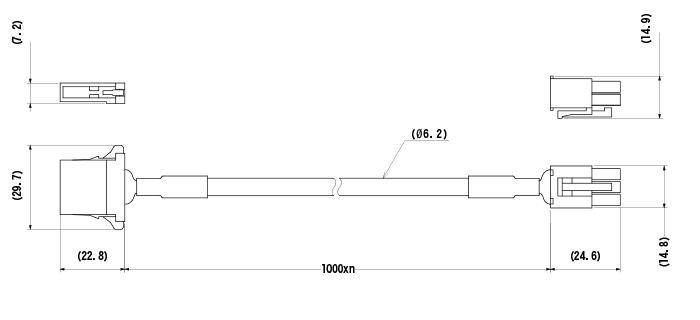

照明-48V電源接続ケーブル
外観図
照明-電源接続ケーブル　片側メタルコネクタ-片側SMコネクタ
外観図
照明-電源接続ケーブル　両端メタルコネクタ
外観図


【仕 様】

※外観図はメーカーサイトPDFにリンクしています。
型式 発光色 消費電力(W) 電源電圧 適合電源 外観図
HDBPFD-300×200W W 30 48V LPWV-48シリーズ 外観図
HDBPFD-400×300W W 60
HDBPFD-600×400W W 120
HDBPFD-800×600W W 240
※ 電源と接続するには別途延長ケーブルが必要となります。
ケーブル型式：H-CB-S■-DNEL
■にはケーブル長(m)が入ります。(■=1,2,3,5,7,10)
型式 発光色 消費電力(W) 電源電圧 適合電源 外観図
HDBPFD-200×100IR-850 850nm 16 24V LPWV-24100RDLAN
LPWP-DGB 24V出力シリーズ 		外観図
HDBPFD-300×100IR-850 850nm 24
HDBPFD-400×100IR-850 850nm 32
HDBPFD-500×100IR-850 850nm 40
HDBPFD-600×100IR-850 850nm 48
HDBPFD-200×200IR-850 850nm 32
HDBPFD-300×200IR-850 850nm 48
HDBPFD-400×200IR-850 850nm 64
HDBPFD-500×200IR-850 850nm 80
HDBPFD-600×200IR-850 850nm 96
HDBPFD-300×300IR-850 850nm 72 LPWV-24300RDLAN
HDBPFD-400×300IR-850 850nm 96
HDBPFD-500×300IR-850 850nm 120
HDBPFD-600×300IR-850 850nm 144
HDBPFD-400×400IR-850 850nm 128
HDBPFD-500×400IR-850 850nm 160
HDBPFD-600×400IR-850 850nm 192
HDBPFD-500×500IR-850 850nm 200
HDBPFD-600×500IR-850 850nm 240
※ 電源と接続するには別途延長ケーブルが必要となります。
ケーブル型式：H-CB-S■R-MCBSM
ケーブル型式：H-CB-S■R-MCB
■にはケーブル長(m)が入ります。(■=1,2,3,5,7,10)
照明-48V電源接続ケーブル
型式 長さ 外観図
H-CB-S1-DNEL 1m 外観図
H-CB-S2-DNEL 2m
H-CB-S3-DNEL 3m
H-CB-S5-DNEL 5m
H-CB-S7-DNEL 7m
H-CB-S10-DNEL 10m
照明-電源接続ケーブル　片側メタルコネクタ-片側SMコネクタ
型式 長さ 外観図
H-CB-S1R-MCBSM 1m 外観図
H-CB-S2R-MCBSM 2m
H-CB-S3R-MCBSM 3m
H-CB-S5R-MCBSM 5m
H-CB-S7R-MCBSM 7m
H-CB-S10R-MCBSM 10m
照明-電源接続ケーブル　両端メタルコネクタ
型式 長さ 外観図
H-CB-S1R-MCB 1m 外観図
H-CB-S2R-MCB 2m
H-CB-S3R-MCB 3m
H-CB-S5R-MCB 5m
H-CB-S7R-MCB 7m
H-CB-S10R-MCB 10m
