■PWM高輝度ドームタイプ (林時計工業株式会社)

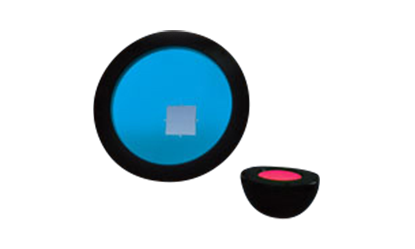

製品外観


【特 長】

パワーLEDを採用した明るいドームタイプ照明
拡散光で凹凸面や反射率の高いワークに最適
PWM点灯制御方式でLED素子への熱負担を軽減


【用 途】

●アルミカン底部の打痕・文字検査
●実装基板検査
●錠剤のパッケージ検査


【外観図】

Unit:[mm] ※外観図詳細寸法はお問い合わせください。
外観図


【仕様・性能】

形式 発光色 消費電力
(W)
最大電圧
設定値
外観図 寸法(mm) 取付穴
a b c d P.C.D. 寸法
HDDPA-U20KW 9 FF 1 □20 φ46 φ85 45 26
(76)
4-φ2.1
(8-M3深6)
HDDPA-U20KR FF
HDDPA-U20KB FF
HDDPA-U40KW 13.5 FF □40 φ75 φ124 59 45
(110)
4-φ2.1
(8-M3深6)
HDDPA-U40KR FF
HDDPA-U40KB FF
HDDPA-U50KW 18 FF □50 φ105 φ154 72 55
(140)
4-φ2.1
(8-M3深6)
HDDPA-U50KR FF
HDDPA-U50KB FF
HDDPA-U50KW2 28.5 BC □50 φ170 φ223 111 55
(207)
4-φ3.2
(8-M4深6)
HDDPA-U50KR2 FF
HDDPA-U50KB2 BC
HDDPA-U50KW3-24 34 - □50 φ220 φ273 137 55
(257)
4-φ3.2
(8-M4深7)
HDDPA-U50KR3-24 -
HDDPA-U50KB3-24 -
HDDPA-U50KW4-24 44 - □50 φ300 φ353 177.2 55
(337)
4-φ3.2
(8-M4深8)
HDDPA-U50KR4-24 -
HDDPA-U50KB4-24 -
*HDDPA-U15KODW 6.5 FF 2 □15 φ28 φ66 30 (56) (8-M3深6)
*HDDPA-U15KODR FF
*HDDPA-U15KODB FF
※型式末尾に“-24”が付く製品は24V仕様です。24V出力電源を使用してください。
※*印付きの製品はオーバルドーム型製品です。
