■Mini CL(ミニカメラリンク)(WCL: PoCL/non-PoCL 自動切替、PCL: PoCL、SCL: non-PoCL)CCD、カラー(RAW出力)プログレッシブ
(株式会社日立国際電気)


製品外観


【主な特長】

RAW データ出力
RGBモザイクフィルタによる各ピクセルのデータをRGB画像変換せずにそのままのデータで伝送します。 パソコン側でデータ取り込み後に画像劣化を最小限にしたホワイトバランス調整や露出調整などの画像レタッチが可能になります。
※RAWデータをカラー画像に変換するためには専用のソフトウェアが必要になります。
フレームシャッタ
移動体に対して垂直方向の解像度を向上させることができます。
マルチステップシャッタ
多段階またはバリアブルの電子シャッタを装備しています(最小1/100,000秒)。
フレーム・オン・デマンド機能
画像取り込み開始のタイミングと露光時間をトリガにより任意に制御できます。
リモートコントロール
カメラリンクインタフェースを通じて、シャッタ、モード、ゲイン、パーシャルスキャン、ビット幅など様々なカメラ制御・調整が可能です。
パーシャルスキャン
スタートラインおよびライン幅を任意に設定して画像取り込みができるパーシャルスキャン機能を搭載しています。さらに高速のフレームレートを実現することができます。
ビット幅の選択が可能
12-/10-/8-bit KP-FR500WCL
10-/8-bit KP-FR230PCL/SCL, KP-FR200PCL/ SCL, KP-FR80PCL/SCL, KP-FR31PCL/SCL, KP-FR30PCL/SCL, KP-FBR30PCL/SCL


【主な仕様】

  KP-FR200PCL/SCL KP-FR80PCL/SCL KP-FR30PCL/SCL
撮像素子 1/1.8型インターライン型全画素読出し方式CCD 1/3型インターライン型全画素読出し方式CCD
撮像素子 総画素数 1688 (H) x 1248 (V) 1077 (H) x 788 (V) 692 (H) x 504 (V)
有効画素数 1628 (H) x 1236 (V) 1034 (H) x 779 (V) 659 (H) x 494 (V)
画素サイズ 4.4 μm (H) x 4.4 μm (V) (正方画素) 4.65 μm (H) x 4.65 μm (V) (正方画素) 7.4 μm (H) x 7.4 μm (V) (正方画素)
色フィルター RGB 原色モザイクフィルター
撮像面積 7.16 mm (H) x 5.44 mm (V) 4.76 mm (H) x 3.57 mm (V) 4.88 mm (H) x 3.66 mm (V)
走査方式 プログレッシブ
アスペクト比 4 : 3
フレームレート 15フレーム/秒 (全画素読出し) 36フレーム/秒 (全画素読出し) 60フレーム/秒 (全画素読出し)
水平駆動周波数 36.0000 MHz 24.5454 MHz
水平走査周波数 18.75 kHz 28.346 kHz 31.468 kHz
垂直走査周波数 14.97 Hz 35.79 Hz 59.94 Hz
同期方式 内部
レンズマウント Cマウント(フランジバック=17.526 mm)
映像出力 デジタル出力 (CameraLink)
Base configuration: 36.0000 MHz (注:デジタル出力のケーブル長: MAX10m)
出力画像サイズ: 1628 (H) x 1236 (V) (全画素読出し)
デジタル出力 (CameraLink)
Base configuration: 36.0000 MHz
(注:デジタル出力のケーブル長: MAX10m)
出力画像サイズ: 1024 (H) x 768 (V) (全画素読出し)
デジタル出力 (CameraLink)
Base configuration: 24.5454 MHz
(注:デジタル出力のケーブル長: MAX10m)
出力画像サイズ : 659 (H) x 494 (V) (全画素読出し)
感度 2000 lx, F8, 3200 K 2000 lx, F4, 3200 K 2000 lx, F5.6, 3200 K
最低被写体照度 5.0 lx (F1.4, ゲイン最大) 20 lx (F1.4, ゲイン最大) 10 lx (F1.4, ゲイン最大)
S/N 50 dB
電子シャッター OFF、1/15秒、1/60秒、1/125秒、1/250秒、 1/1000秒、1/2000秒、1/10000秒、1/50000秒
OFF時: 通常露光(フレームレート)
またはバリアブルシャッターにて変更可(最小1/100000秒)
OFF、1/36秒、1/60秒、1/125秒、1/250秒、 1/1000秒、1/2000秒、1/10000秒、1/50000秒
OFF時: 通常露光(フレームレート)
またはバリアブルシャッターにて変更可(最小1/100000秒)
OFF、1/60秒、1/250秒、1/500秒、1/1000秒、 1/2000秒、1/4000秒、1/10000秒、1/50000秒
OFF時: 通常露光(フレームレート)
またはバリアブルシャッターにて変更可(最小1/100000秒)
ガンマ γ = 1
フレーム・オン・デマンド機能 モード (1) 固定シャッターモード  (8段階またはバリアブルで変更可)
(2) ONEトリガーモード
(3) VDリセットモード
(1) 固定シャッターモード  (8段階またはバリアブルで変更可)
(2) ONEトリガーモード
(3) リセットコントロールモード
(4) VDリセットモード
トリガー入力 カメラリンク(CC1) ※リセットコントロールモード時はCC1とCC2を使用
パーシャルスキャン 取込みスタート位置及び取込み幅を1H間隔で制御可
電源電圧 DC12 V±1 V
消費電流 約170 mA (約2.1 W) 約120 mA (約1.5 W) 約120mA(約1.5W)
周囲温湿度 性能維持 0〜40℃ RH 90 %以下
動作維持 -10〜50℃ RH 90 %以下
保存 -20〜60℃ RH 70 %以下(結露無きこと)
耐振動性 10〜200 Hz 98 m/s2、掃引1分 3方向各30分
耐衝撃性 686 m/s2(上下左右、各面1回)
外形寸法 29(W)×29(H)×29(D)mm (突起部を除く)
質量 約50g

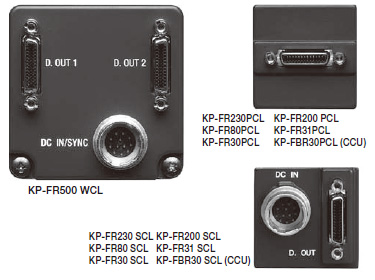

【背面写真】

背面写真
