2色式熱画像カメラシステム Thermera(サーメラ) は、非接触で被検体の温度分布を2次元画像として表示可能な熱画像カメラシステムです。一般的なサーモグラフィに対し、温度計測アルゴリズムに2色法を採用しているため、放射率による補正を回避し精度の高い温度計測を行うことが出来ます。
 |
|||
 |
|||
|
|||||
■2色式熱画像カメラシステム Thermera
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
 |
 |
【製品一覧】
| Thermera-HS | Thermera-seenU | Thermera-NIR2 | Thermera-InGas | |
|---|---|---|---|---|
| 特徴 | 高速度撮影対応 |
廉価 シンプル構成 |
高解像度 波長域選択可 |
低温計測 波長域選択可 |
| カメラヘッド |
ハイスピードカメラ 計測用カメラ |
DensitoCam U174 （カラーカメラ） |
DensitoCam Duo2 （Si 2センサーカメラ） |
DensitoCam InGas （InGaAs 2センサーカメラ) |
| 検出波長 | カラーのRおよびG | 400-1000nmのうちの2波長 | 900-1600nmのうちの2波長 | |
| リアルタイム計測 | × | ○ | ○ | ○ |
| 測定温度範囲 | 900-1800℃または1300℃-2500℃ ※1 | 500-1200℃ ※1 | 300-1000℃ ※1 | |
| 最高フレームレート | カメラ仕様に依存 |
10フレーム/秒（1,920×1,200） 100フレーム/秒（640ｘ480） |
30フレーム/秒（960×600） 50フレーム/秒（640ｘ400） |
100フレーム/秒 |
| 画素数 | カメラ仕様に依存 | 1,920×1,200ピクセル | 960×600ピクセル | 128×128ピクセル |
| ガラス越し計測 | ○ | ○ | ○ | ○ ※2 |
| アプリケーション | 燃焼、溶接、加熱紛体 |
炉内温度監視、金属、半導体、 ガラス、セラミック、バーナー火炎 |
金属、半導体、ガラス、セラミック、ヒーター | 金属、半導体、ガラス、セラミック |
※1:さらに高い温度の計測も可能だが、精度保障対象外
※2:ガラスの種類による
◆ Thermera-HS【高速度撮影システム】
計測用カラーカメラ、またはカラーハイスピードカメラで撮影した画像から、温度計測が可能です。 ハイスピードカメラの使用により、燃焼や爆発のような高速現象を可視化することができ、 1つのデータから 高速現象解析と熱画像解析の両方が可能です。
 |
 |
◆ Thermera-seen【リアルタイム解析システム】
計測用カメラDensitoCam（カラータイプ）を使用、リアルタイムに解析用PCへ画像を転送、 温度分布・指定点／範囲の温度履歴のグラフを表示・CSV出力が可能です。 シリーズの中では最もシンプルな構成の廉価システムです。
 |
 |
◆ Thermera-NIR【波長選択システム】

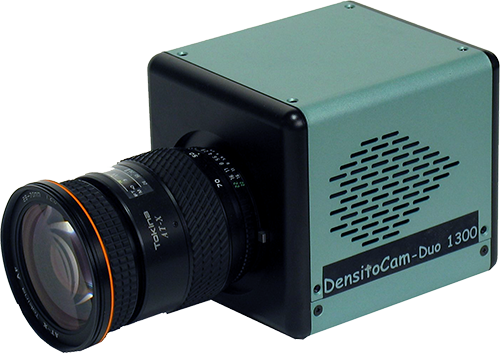

2センサーカメラDensitoCam Duoに任意の波長、半値幅のバンドパスフィルターを2枚取り付け、温度計測を行います。カラータイプと比較すると、より長波長の画像を取得できるため、500℃からの温度計測が可能です。
 |
 |
◆ Thermera-InGas【近赤外・低温（300℃〜）計測システム】
2センサーカメラ DensitoCam InGasを使用、従来のシリコンCCDに代え、InGaAs_CCDセンサーを採用することにより、Thermeraシリーズの中で最も低温の300℃からの計測が可能なシステムです。
 |
 |
◆ソフトウエアの機能
| カメラ制御 （Thermera-HSを除く） |
・撮影速度の設定 ・露光時間の調整、自動露光設定 ・画像記録設定 |
| リアルタイム解析 （Thermera-HSを除く） |
・同時に12点の指定点・範囲の温度表示 ・指定点・範囲の温度のグラフ表示 ・指定点・範囲の温度履歴出力 |
| オフライン解析 | ・記録画像・温度分布画像の表示・再生 ・同時に18点の指定点・範囲の温度表示 ・指定点・範囲の温度履歴出力 ・元画像および温度分布画像の静止画・動画出力 ・等温線表示 |
