■VS-LLD SERIES (株式会社VSテクノロジー)



4/3インチ・8M対応 イメージサークルφ23mm

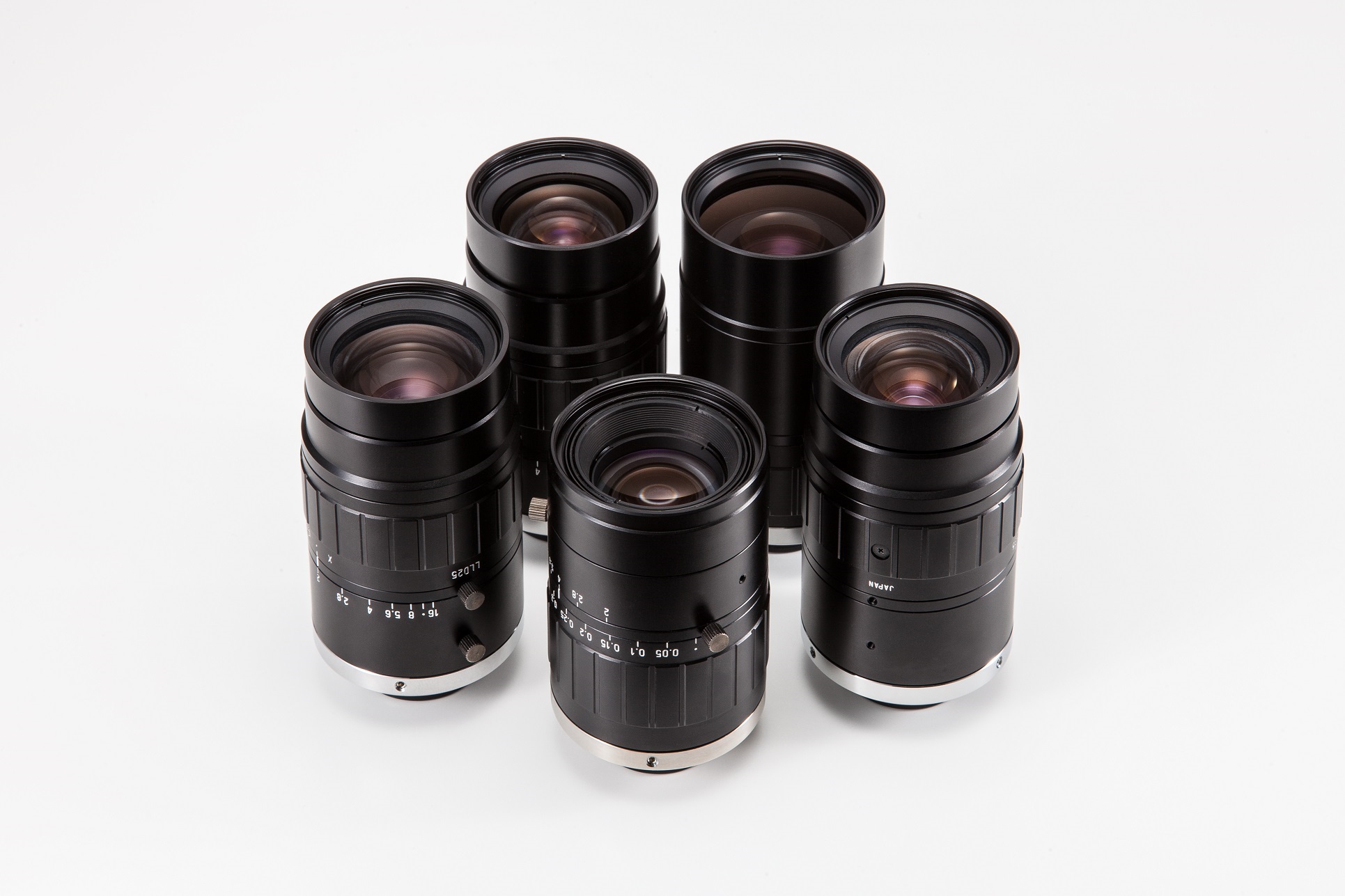

外観
4/3インチカメラ対応Cマウントレンズ
ディストーションレスに徹底的にこだわった設計により、周辺までの高解像度を実現
全機種フローテイング機構を採用し全域での性能維持
FA用にマクロ設計を施し近接域での使用環境にも最適
焦点距離10mm〜50mmの全9種類のラインナップによりさまざまな画角に対応、細かい選定が可能に



フローティング機構を搭載し、 徹底的にディストーションを抑えたマシンビジョンマクロレンズ

【フローディング機構とは】

撮影距離の変化に従ってレンズ内部のレンズ群の間隔を変化させるシステムです。これにより、各収差補正や繰り出し量を最小限に抑えることが可能です。補正の為にレンズ群の間隔を浮き木のように撮影距離に応じて移動させている為、フローティング(Floating)と呼ばれ、あらゆる倍率で性能を最大限に発揮することができます。
フローディングとは



型式 焦点距離
(MM)
倍率 WD(MM) 実行F TVディストーション 適合センサー フローティング
VS-LLD10 10
(∞) 0.05x- 0.15x
189.6-53.1
2.9-3.1
-0.33% - -0.92%
4/3"

VS-LLD12.5 12.5
(∞) 0.05x- 0.2x
232.0-40.9
2.5-2.7
0.33% - -0.40%
4/3"

VS-LLD15 15
(∞) 0.05x- 0.2x
285.2-56.8
2.1-2.3
-0.14% - -0.64%
4/3"

VS-LLD18 18
(∞) 0.05x- 0.25x
347.0-53.8
2.1-2.3
-0.28% - -0.49%
4/3"

VS-LLD20 20
(∞) 0.05x- 0.25x
386.4-61.8
2.1-2.3
-0.10% - -0.30%
4/3"

VS-LLD25 25
(∞) 0.05x- 0.3x
493.0-66.0
2.1-2.5
-0.13% - -0.24%
4/3"

VS-LLD30 30
(∞) 0.05x- 0.3x
595.3-93.1
2.2-2.7
-0.08% - -0.04%
4/3"

VS-LLD35 35
(∞) 0.05x- 0.3x
706.6-129.5
2.2-3.0
-0.15% - -0.10%
4/3"

VS-LLD50 50
(∞) 0.05x- 0.3x
1012.4-205.4
2.2-3.2
-0.01% - -0.09%
4/3"
