■VS-LD SERIES (株式会社VSテクノロジー)



メガピクセル対応低ディストーションマクロレンズ

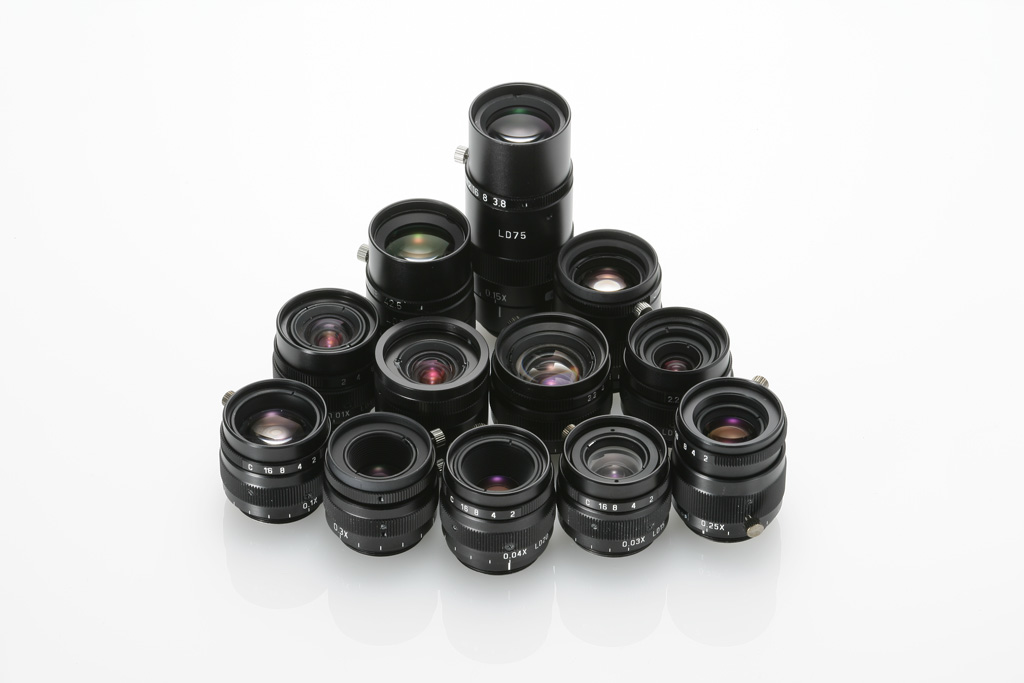

外観
焦点距離4mm〜75mmの10機種をラインナップ。
10機種の選択により幅広い倍率・WD・被写界深度に対応可能。
無限領域をカットし、ディストーションを限りなく0%にした事によりメガピクセルカメラの性能を最大限に発揮。
外観はCCTVレンズと変わらないがFA用にマクロ設計を施し近接域での使用環境に考慮。


【ディストーション比較】

ディストーション比較


【繰出し量比較】

従来のCCTV同様にフォーカス・アイリス機構を有し光学系の繰出量が長く設計されているのでWD・光学倍率のバリエーションが広範囲に設定でき全域低ディストーション、高周辺光量による高コントラスト画像が得られます。
繰出し量比較



MODEL FOCAL LENGTH
(MM)
OPTI. MAG. RANGE WD(MM) WORKING F/# TV DISTORTION SENSOR SIZE
(MAX.)
VS-LD4 4
(∞) 0.01x〜0.04x
405.1〜93.1
2.10〜2.16
0.95%〜0.92%
1/2”
VS-LD6.5 6.5
(∞) 0.01x〜0.06x
631.5〜89
2.28〜2.4
0.11%〜-0.01%
1/2”
VS-LD10 10
(∞) 0.03x〜0.1x
499.8〜89
2.24〜2.42
0.08%〜-0.08%
1/2”
VS-LD15 15
(∞) 0.03x〜0.15x
491.8〜91.8
2.06〜2.3
0.11%〜0.00%
2/3”
VS-LD20 20
0.04x〜0.22x
511.0〜86.8
2.22〜2.60
0.06%〜-0.15%
2/3”
VS-LD25N 25
0.05x〜0.25x
511〜103
2.1〜2.5
0.05%〜-0.09%
2/3”
VS-LD30 30
0.1x〜0.23x
312.7〜143.1
2.20〜2.46
0.03%〜-0.05%
2/3”
VS-LD35 35
0.3x〜0.5x
142.4〜95.7
2.47〜2.85
-0.03%
2/3”
VS-LD50 50
0.1x〜0.25x
503.8〜213
2.70〜3.06
0.05%
2/3”
VS-LD75 75
0.15x〜0.35x
527.7〜245.9
4.38〜5.14
-0.02%
2/3”
