■VS-MC SERIES (株式会社VSテクノロジー)



メガピクセル対応耐振式低ディストーションマクロレンズ

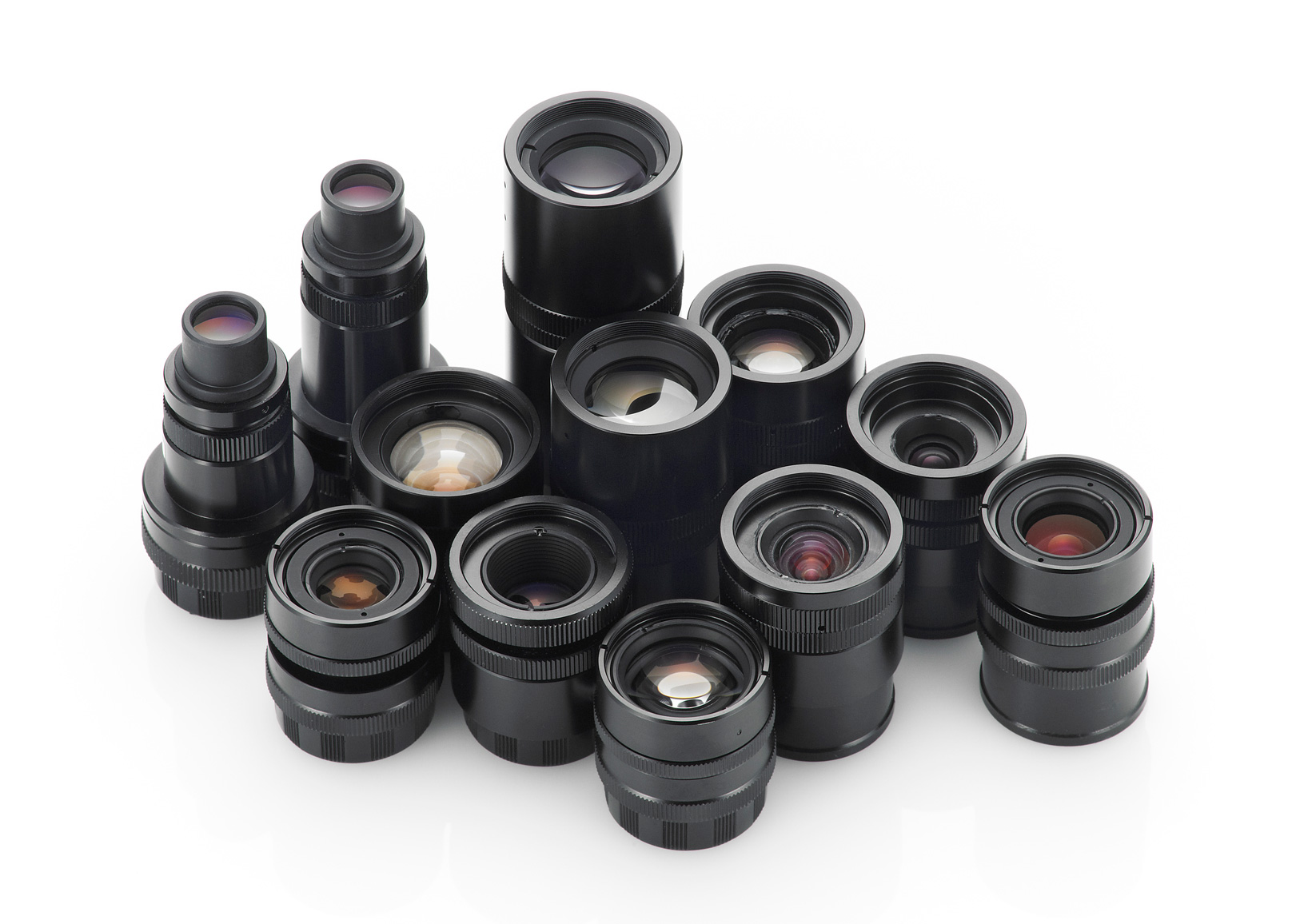

外観
LDシリーズ同様、焦点距離4mm〜75mmの10機種をラインナップ。
耐振性を強化し、レンズが動く環境や、周囲の振動の影響が大きい場所での使用も可能。
ロックビスによる固定がない為、狭い場所の取り付けもOK。
全機種固定絞り(セミカスタムによりFNO変更可能)
標準品固定絞り3種 FNO :(開放・5.6・8.0)


【耐振性の向上】

近年の装置環境では、直接加わる装置振動だけではなく、間接的な装置振動なども問われるようになりました。MCシリーズではレンズフォーカスの可動部の固定する方法を従来のロックビスによる点固定から固定リングによる面固定に変更、また、レンズ内部構造も耐振性を強化した設計を行い、従来品よりも高い耐振性を持たせました。
耐振性の向上


【高速振動機による振動試験結果】

条件:加速度=57.7m/s2乗(*1G=9.8m/s2) 制御周波数=9.9Hz〜1000Hzの推移(約3分間隔)
※テスト環境は破壊する事を目的とした過酷な試験条件下での結果によるものです。
高速振動機による振動試験結果



MODEL FOCAL LENGTH
(MM)
OPTI. MAG. RANGE WD(MM) WORKING F/# TV DISTORTION
(MAX.)
SENSOR SIZE
(MAX.)
VS-MC024 -
0.24x〜0.6x
221.0 〜 105.9
4.1〜5.1
0.01%
2/3”
VS-MC024S -
0.24x〜0.6x
218.1〜 103.3
4.1〜5.1
0.01%
2/3”
VS-MC0510 -
0.5x〜1.0x
121.3 〜 75.3
4.8〜6.4
0.00%
2/3”
VS-MC0510S -
0.5x〜1.0x
118.4 〜 72.4
4.8〜6.4
0.00%
2/3”

MODEL FOCAL LENGTH
(MM)
OPTI. MAG. RANGE WD(MM) WORKING F/# TV DISTORTION
(MAX.)
SENSOR SIZE
(MAX.)
VS-MC0510-1 -
0.5x〜1.0x
121.3〜75.3
48.4〜64.1
Φ1
-
VS-MC0510-2 -
121.3〜75.3
121.3〜75.3
24.2〜32
Φ2
-
VS-MC0510-3 -
0.5x〜1.0x
121.3〜75.3
16.1〜21.3
Φ3
-
VS-MC0510-4 -
0.5x〜1.0x
121.3〜75.3
12.1〜16
Φ4
-
VS-MC0510-5 -
0.5x〜1.0x
121.3〜75.3
9.6〜12.8
Φ5
-
VS-MC0510-6 -
0.5x〜1.0x
121.3〜75.3
8〜10
Φ6
-
VS-MC0510-7 -
0.5x〜1.0x
121.3〜75.3
6.9〜9.1
Φ7
-
VS-MC0510-8 -
0.5x〜1.0x
121.3〜75.3
6〜8
Φ8
-
VS-MC0510-9 -
0.5x〜1.0x
121.3〜75.3
5.3〜7.1
Φ9
-

MODEL FOCAL LENGTH
(MM)
OPTI. MAG. RANGE WD(MM) WORKING F/# TV DISTORTION
(MAX.)
SENSOR SIZE
(MAX.)
VS-MC4 4
0.01x〜0.04x
404.1〜92.1
2.10-
0.95%〜0.92%
1/2”
VS-MC6.5 6.5
0.01x〜0.06x
631.5〜89.0
2.28-
0.11%〜-0.01%
1/2”
VS-MC10 10
0.02x〜0.15x
502.8〜57.8
2.04-
0.08%〜-0.10%
1/2”
VS-MC15 15
0.03x〜0.3x
492.2〜42.3
2.06-
0.11%〜-0.14%
2/3”
VS-MC20 20
0.04x〜0.4x
516.5〜49.8
2.22-
0.06%〜-0.34%
2/3”
VS-MC25N 25
0.05x〜0.5x
513.9〜54.9
2.10-
0.05%〜-0.18%
2/3”
VS-MC30 30
0.06x〜0.45x
514.6〜81.1
2.12-
0.20%〜-0.09%
2/3”
VS-MC35 35
0.26x〜0.65x
163.5〜82.7
2.39-
-0.03%
2/3”
VS-MC50 50
0.08x〜0.48x
625.8〜121.1
2.65-
0.05%
2/3”
VS-MC75 75
0.14x〜0.62x
563〜153.8
4.34-
-0.02%
2/3”
