■VS-UV & SWIR SERIES (株式会社VSテクノロジー)



UV・SWIR対応レンズ

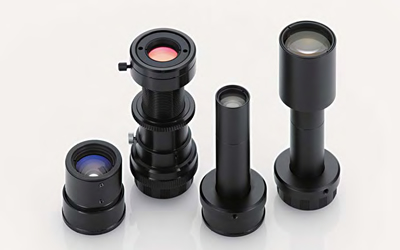

外観
近紫外(365nm)、近赤外(800nm〜1200nm)領域に光学特性を持たせたレンズ。
UVやIR照明の特性を最大限に活かせる設計。
ディストーションを抑えたマシンビジョン設計。

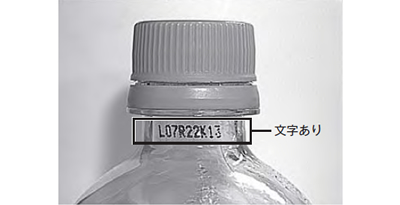

可視光照明+可視光レンズ

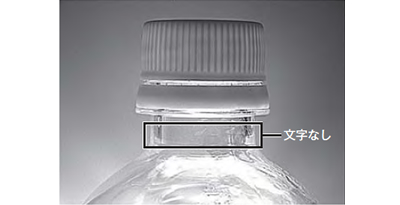

IR照明+IRレンズ
可視光照明+可視光レンズ
IR照明+IRレンズ



MODEL OPTI. MAG. RANGE WD(MM) WORKING F/# TV DISTORTION SENSOR SIZE
(MAX.)
VS-MC00303NS-UV 0.03x〜0.3x
520.1〜38.1
4.1〜5.1
0.00%
1/2"
VS-MC0510S-UV 0.4x〜1.0x
157.1〜88.1
4.8〜6.4
0.00%
1/2"
VS-MC2-65UV365 2.0x
64
10.4
0.1%
1/2"
VS-MC3-65UV365 3.0x
65.3
9.3
0.1%
1/2"
VS-MC01303IR 0.13x〜0.3x
176.3〜78.2
4.00〜4.60
0.1%
Φ22

MODEL FOCAL LENGTH
(MM)
FNO VXH SENSOR SIZE
(MAX.)
MOD WITH OUT EXT.
RING(MM)
VS-0614V-IR 6
1.4 - (C)
43.4x56.6(1/2")
1/2"
200-∞
VS-0813V-IR 8
1.3 - (C)
49.0x57.2(2/3")
2/3"
200-∞
VS-1214V-IR 12
1.4 - (C)
21.9x29.1(1/2")
1/2"
300-∞
VS-1614V-IR 16
1.4 - (C)
24.6x28.9(2/3")
2/3"
400-∞
VS-2514V-IR 25
1.4 - (C)
16.1x19.0(2/3")
1"
500-∞
VS-3518V-IR 35
1.8 - (C)
11.7x13.8(2/3")
2/3"
300-∞
VS-5018V-IR 50
1.8 - (C)
8.5x10.0(2/3")
2/3"
1000-∞
