■VS-THV SERIES (株式会社VSテクノロジー)



1”対応テレセントリックレンズ

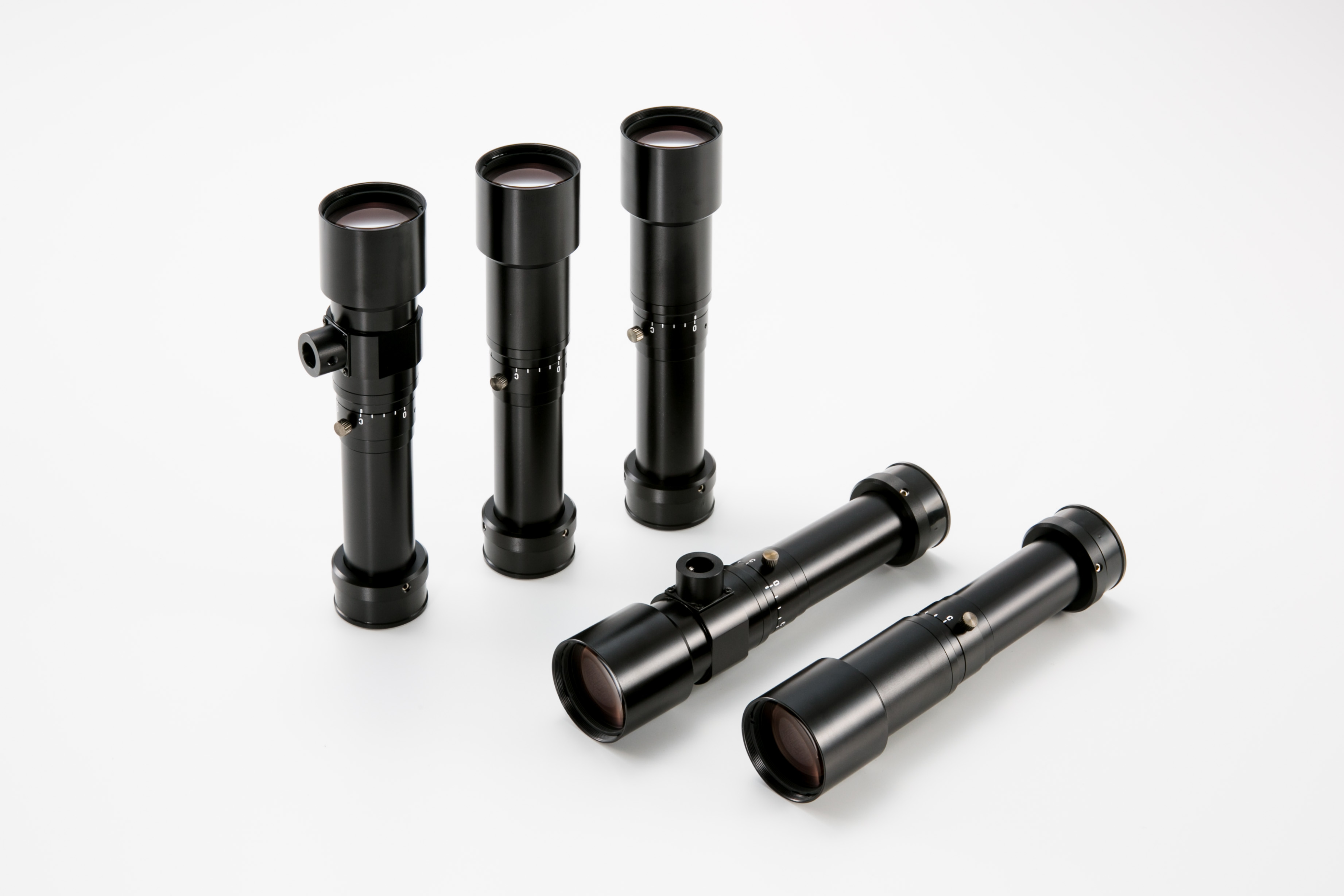

外観
1"素子に対応
0.11xはFOV 100x100mm (140mm diagonal) 以上に適応
倍率0.11x 〜 2x, 全7機種をラインナップ
高テレセントリシティ
可変絞り機構により被写界深度とコントラスト調整可能
画面全域においてディストーションレス設計
オプションでスタンド取り付けアダプター準備(VS-THV011-220/S 用)


【テレセントリシティとは?】

テレセントリシティとは物体の奥行き方向に対する倍率誤差のことです。倍率誤差が少ないほど、テレセントリシティが高いといわれます。 THVシリーズは1”カメラ(9メガピクセル)まで対応。表面検査やアライメントなど被写界深度内の寸法精度を必要とする様々な環境下での使用に最適です。
テレセントリシティとは
テレセントリシティとは



MODEL OPT. MAG WD(MM) WORKING F/# NA CO-AXIAL LIGHTING SENSOR SIZE
(MAX.)
VS-THV011-220/S 0.11x
222.5
5.6
0.010
-
1"
VS-THV05-110/S 0.5x
112.2
10.0
0.025
-
1"
VS-THV05-110CO/S 0.5x
112.2
10.0
0.025

1"
VS-THV1-110/S 1.0x
111.1
10.5
0.048
-
1"
VS-THV1-110CO/S 1.0x
111.1
10.5
0.048

1"
VS-THV2-110/S 2.0x
110.4
10.0
0.100
-
1"
VS-THV2-110CO/S 2.0x
110.4
10.0
0.100

1"
