■VS-TCM SERIES(大型素子対応) (株式会社VSテクノロジー)



1.1"以上大型素子対応テレセントリックレンズ

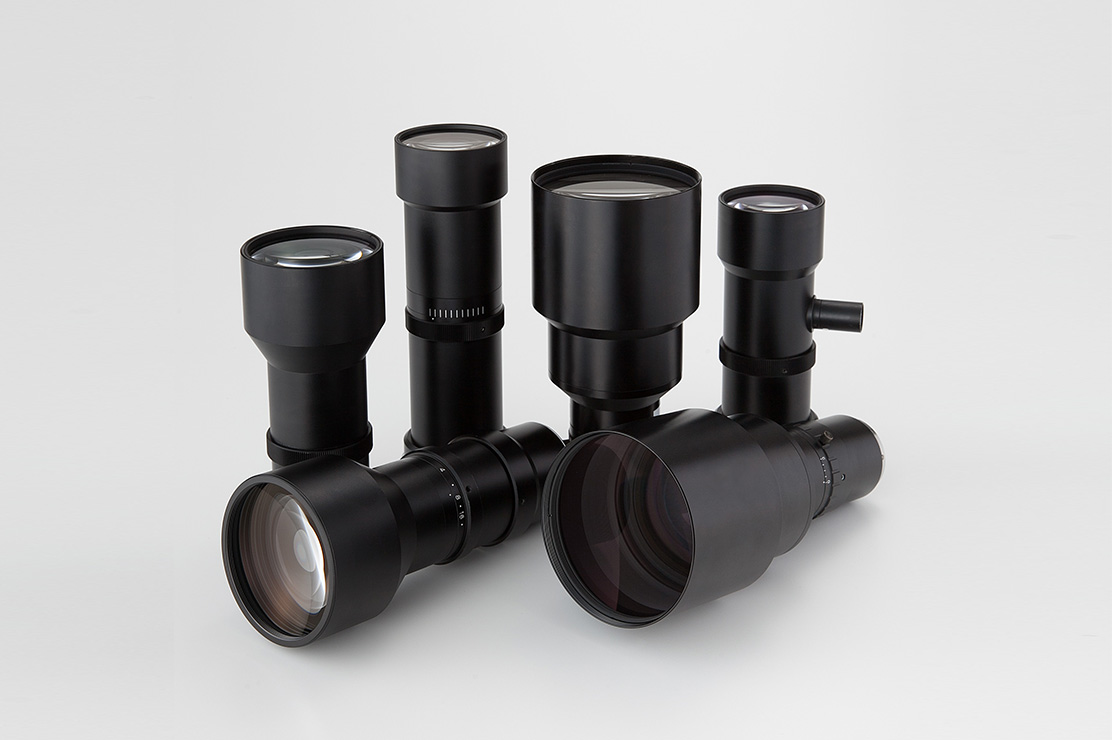

外観
1.1"以上大型センサーサイズや分解能に合わせて設計を施したテレセントリックレンズシリーズ。
様々な倍率のバリエーションに富んだラインナップ。


【両側テレセントリックレンズ C マウントモデル】

型式 光学倍率 WD(MM) 実行F NA 同軸落射照明 イメージサークル
VS-TCM03-130/S 0.3x
130.2
5.77
0.026
-
Φ22
VS-TCM04-100/S 0.4x
130.2
4.00
0.05
-
Φ20.48
VS-TCM05-130/S 0.5x
132.9
4.57
0.055
-
Φ18
VS-TCM07-150/S 0.7x
150.8
5.29
0.066
-
Φ21
VS-TCM1-130/S 1.0x
131.5
6.25
0.08
-
Φ22
VS-TCM3-50CO 3.0x
53.9
15
0.1

Φ18.5
VS-TCM4-50CO 4.0x
52.4
20
0.1

Φ22
VS-TCM5-50CO 5.0x
51.5
25
0.1

Φ22
VS-TCM6-50CO 6.0x
50.9
30
0.1

Φ22
7.0x
50.4
35
0.1

Φ22


【両側テレセントリックレンズ F マウントモデル】

型式 光学倍率 WD(MM) 実行F NA 同軸落射照明 イメージサークル
VS-LTC075-70-35/FS 0.75x
70.2
5.4
0.070
-
Φ35
VS-LTC075-70CO-35/FS 0.75x
70.2
5.4
0.070

Φ35
VS-LTC1-70-35/FS 1.0x
70.2
6.3
0.080
-
Φ35
VS-LTC1-70CO-35/FS 1.0x
70.2
6.3
0.080

Φ35
VS-LTC2-70/FSN 2.0x
70.2
12.5
0.080
-
Φ35
VS-LTC2-70CO/FSN 2.0x
70.2
12.5
0.080

Φ35
VS-LTC2-60/FS 2.0x
60.0
9.1
0.110
-
Φ35
VS-LTC3.3-45/FS 3.3x
45.0
19.2
0.086
-
Φ35
VS-LTC4-50CO-28/F 4.0x
52.4
20.0
0.100

Φ25
VS-LTC5-50CO-28/F 5.0x
51.5
25.0
0.100

Φ28.6
VS-LTC6-50CO-28/F 6.0x
50.9
30.0
0.100

Φ28.6
VS-LTC7-50CO-28/F 7.0x
50.5
35.0
0.100

Φ28.6
