■VS-LDA シリーズ
(株式会社VSテクノロジー)



ディストーションレスマクロレンズ

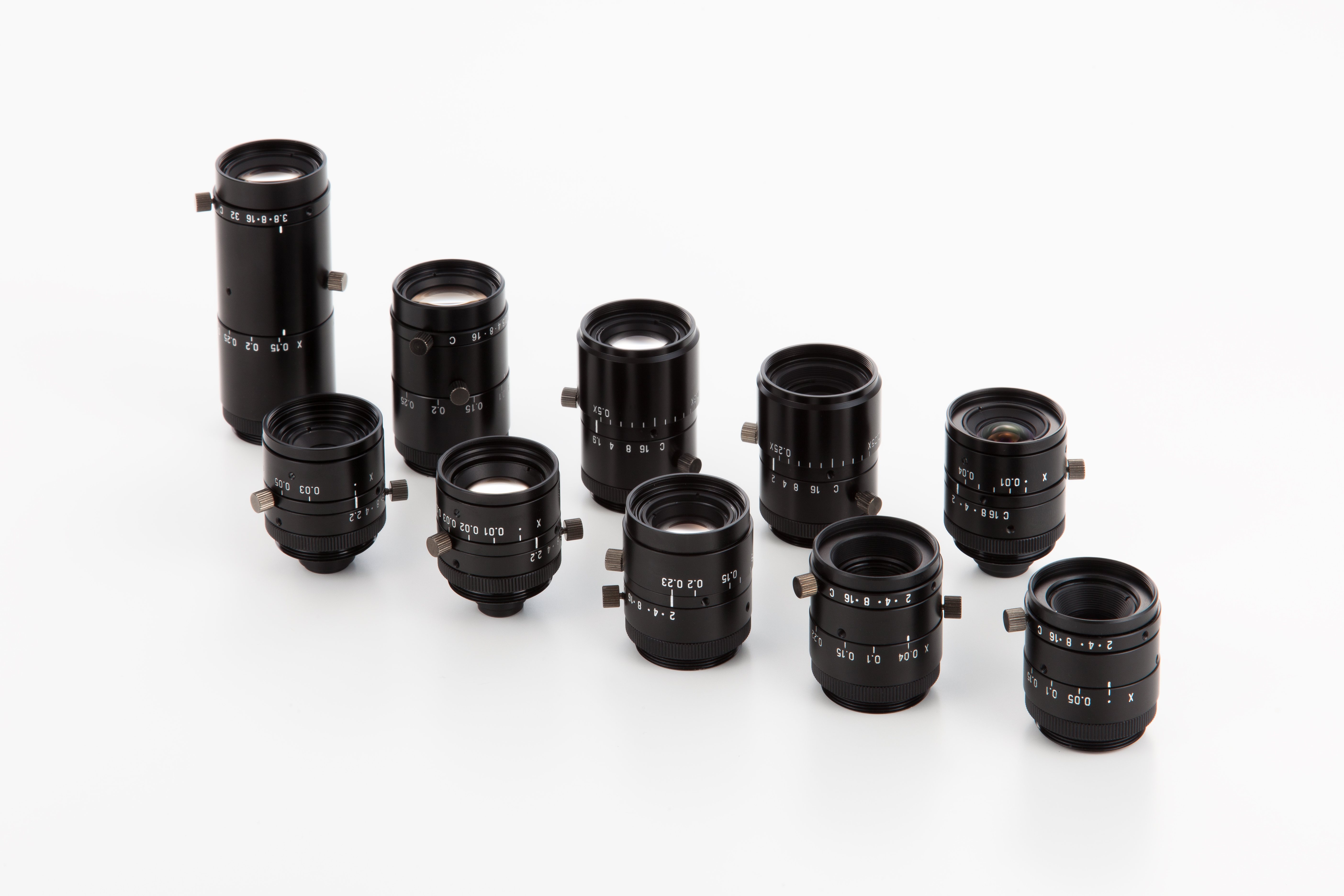

外観
焦点距離4mm〜75mmの10機種をラインナップ。
10機種の選択により幅広い倍率・WD・被写界深度に対応可能。
無限領域をカットし、ディストーションを限りなく0%にした事によりメガピクセルカメラの性能を最大限に発揮。
外観はCCTVレンズと変わらないがFA用にマクロ設計を施し近接域での使用環境に考慮。


【ディストーション比較】

ディストーション比較


【繰出し量比較】

従来のCCTV同様にフォーカス・アイリス機構を有し光学系の繰出量が長く設計されているのでWD・光学倍率のバリエーションが広範囲に設定でき全域低ディストーション、高周辺光量による高コントラスト画像が得られます。
繰出し量比較



型式 焦点距離 倍率 WD(MM) 実効F TVディストーション 適合センサー
VS-LDA4 4
(∞) 0.01x - 0.04x
403.2 - 92.7
2.1
-0.23% 〜 -0.24%
1/2"
VS-LDA6.5 6.5
(∞) 0.01x - 0.06x
653.2 - 95.2
2.3
0.16% 〜 -0.18%
1/2"
VS-LDA10 10
(∞) 0.03x - 0.10x
330.2 - 91.0
2.3 - 2.4
0.03% 〜 -0.04%
1/2"
VS-LDA15 15
(∞) 0.03x - 0.15x
489.2 - 88.9
2.1 - 2.2
-0.01% 〜 -0.09%
2/3"
VS-LDA20 20
0.04x - 0.22x
510.3 - 86.6
2.1 - 2.3
-0.01% 〜 -0.17%
2/3"
VS-LDA25 25
0.05x - 0.25x
508.2 - 100.2
2.1 - 2.6
0.06% 〜 -0.06%
2/3"
VS-LDA30 30
0.08x - 0.23x
381.6 - 141.5
2.4 - 2.8
0.08% 〜 -0.06%
2/3"
VS-LDA35 35
0.3x - 0.5x
142.9 - 96.1
2.5 - 2.9
0.02% 〜 0.00%
2/3"
VS-LDA50 50
0.1x - 0.25x
512.4 - 221.5
2.7 - 3.1
0.03 〜 0.00%
2/3"
VS-LDA75 75
0.15x - 0.35x
527.5 - 245.6
4.1 - 4.5
0.03% 〜 -0.01%
2/3"
