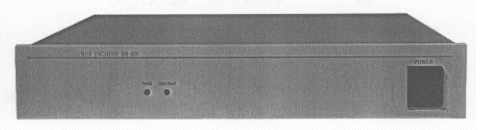

■RGB彩色编码器 EN-300
EN-300能以高图像质量把RGB信号变换为NTSC或S视频信号。
【特 点】
| ◆ | 可选择非同步、SYNC或BBC同步。 |
| ◆ | 可同时输出NTSC2ch、S视频。 |
| ◆ | 能实现高性能、低价格。 |
【用 途】
| ● | 用于从RGB输出的彩色图像处向VTR等输入NTSC图像。 |
【规 格】
| 输 入 | RGB | NTSC系 | 0.7VP-P/75Ω | BNC×4 |
| 同步信号 | C-SYNC
或BBC-SYNC | 0.3VP-P/75Ω(TTL可)
0.286VP-P/75Ω |
| 输 出 | NTSC | 1.0VP-P/75Ω×2 | BNC×2 |
| S | Y 0.7VP-P/75Ω、C 0.286VP-P/75Ω | MINI DIN4P |
| 调整功能 | 对比度 | ±2db | 微调电位器 |
| 副载波相 | 微调电位器 |
频 率
特 性 | Y | ～6MHz | -3db |
| 环境条件 | 工作环境温度 | 0℃～+40℃ |
| 湿度 | 90％以下(但不结露) |
| 耐振动、耐冲击 | 与一般家电产品相同 |
| 电 源 | AC100V 50/60Hz 约20VA |
| 外形尺寸 | 270(W)×217(D)×50.2(H) |
| 重 量 | 约2Kg |
| 附 件 | AC软线 | 1条 |
| 熔断器 | 1个（内装于主体内） |
| 操作说明书（保证书） | 1册 |
|
