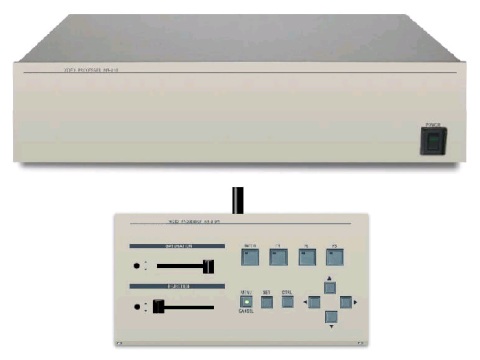

■黑白图像增强图像质量改善装置 NR-310



■黑白图像增强图像质量改善装置



【概 要】

本产品通过设定适合黑白视频信号的画面的图像变换特性(γ特性、增益、补偿特性)和微分处理，使想要看到的图像更加鲜明。
操作全部利用遥控器进行。
SAT.、REJ.值用滑动钮设定。
又，利用图像积分处理使劣化的图像信号降低噪声改善图像质量。
具备图像的加法平均显示功能、遮蔽修正功能、自动增强功能、图像间差分显示功能、2画面显示功能、左右反转显示功能、黑白反转显示功能、十字线显示功能、辉度显示功能(纵、横)、2倍变焦显示功能、辉度矩形图显示功能等。



【图像处理功能】

样本画像
原图像		 样本画像
菜单显示
样本画像
原图像		 样本画像
累计自动停止
自动增强ON
样本画像
原图像		 样本画像
1 ／8加法平均
对比度增强ON
样本画像
矩形图显示ON		 样本画像
自动增强ON
样本画像
边缘加强水平2		 样本画像
2倍变焦ON
样本画像
遮蔽修正前		 样本画像
遮蔽修正后
样本画像
亮度显示
(垂直)		 样本画像
十字线显示ON
样本画像
左右反转显示ON		 样本画像
正负反转显示ON
样本画像
减法图像		 样本画像
分离显示ON
左：活动图像 右：存储图像



【功能规格】

累 计002/004/008/016/032/064/128/256/512/AS选择
AS：峰值饱和时自动停止
加法平均ORIG1/002/004/008/016/032/064/0128/256选择
ORIG:原图像(贯穿)
显示图像变换特性曲线将增强曲线、矩形图重叠显示。
矩形图表示图像中的辉度电平的分布。
自动增强以辉度电平的分布为依据进行最合适的增强。
增强
增强
对图像变换特性进行手动设定。

P2-IN：拐点2的输入电平值(0001~1023)，＞P1-IN
P2-OUT：拐点2的输出电平值(0001~1023)，＞P1-OUT
P1-IN：拐点1的输入电平值(0001~1023)，＜P2-IN
P1-OUT：拐点1的输出电平值(0001~1023)，＜P2-OUT
边缘增强从水平1.2.3 水平.垂直1.2.3中选择
遮蔽修正将光学系统等的遮蔽图像加以存储，对活动图像进行修正。
辉度显示在画面上重叠显示水平、垂直线上的辉度。
十字线显示在十字线上标以刻度，在画面上重叠显示。
左右反转显示使原图像的左右反转进行活动显示。
正负反转显示使原图像的黑白反转进行活动显示。
减法显示进行存储图像的像素参差调谐，对与原图像的差分进行活动显示。
分离显示左(上)：活动图像 右(下)：存储图像
存储设定值存储5种设定值
外部触发器利用外部触发器进行积分开始→静止画面显示→活动图像显示的切换。
NTSC/PAL利用基板上的跨接线进行设定。



【规 格】

输入信号NTSC黑白组合视频信号BNC或HR10A-10R-12S
(1.0Vp-p/75 Ω)
外部触发信号
(闭合接点信号输入)		BNC
输出信号NTSC黑白组合
视频信号		BNC　(1.0Vp-p/75 Ω)
CCD摄像机供给电源12V　0.3A以下
A/D,D/A 变换器10 位
图像存储器768(H)×512(V)×10Bit ×2
显示存储器768(H)×512(V)×8Bit
环境条件工作环境温度0 ℃～+40 ℃
湿度90 %以下(不结露)
耐振动、耐冲击同一般家电产品
电　源AC100V ±10% 50/60Hz 约30VA
重　量约4.5Kg 主体
约0.8Kg 遥控器



【外形尺寸图】

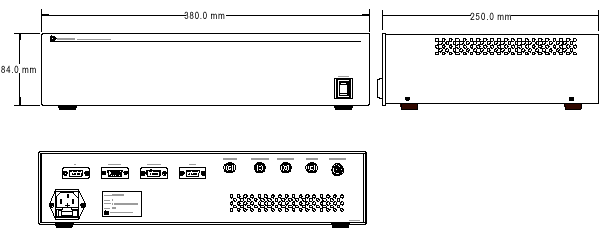

主体
外形尺寸图

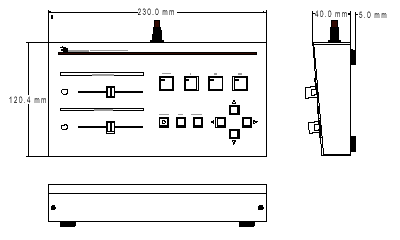

遥控器
外形尺寸图




※记载事项有在未预告的情况下变更的可能。
