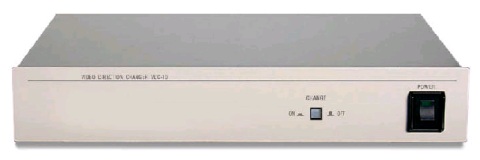

■NTSC图像左右反转装置 VDC-10



NTSC 画像左右反转装置



【概 要】

VDC-10使NTSC-TV图像左右反转。



【规 格】

输入信号NTSC(1.0Vp-p/75 Ω)BNC
输出信号NTSC(1.0Vp-p/75 Ω)BNC
功　能CHANGE　SW　OFFTHROUGH
CHANGE　SW　ON左右反转图像
图像的时间延迟左右反转时1 行
环境条件工作环境温度0 ℃～＋４0 ℃
湿度90%以下(不结露)
耐振动、耐冲击同一般家电产品
电　源AC100V ±10% 50/60Hz约20VA
外形尺寸270(W)×217(D)×50.2(H)mm
重　量约1.5Kg

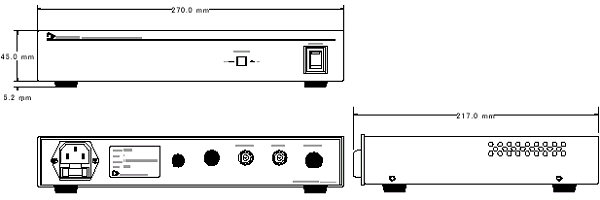

【外形尺寸图】

外形尺寸图



※请在黑白图像的左右反转时使用XR-10




※记载事项有在未预告的情况下变更的可能。
