NTSC图像180度旋转装置

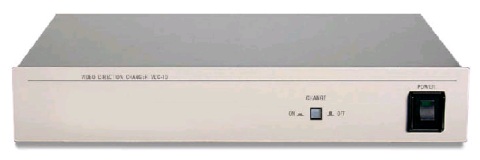

■NTSC图像180度旋转装置 VDC-10/R

NTSC 画像１８０度回转装置

【概要】

VDC-10/R使NTSC-TV图像180度旋转。

【规格】

输入信号	NTSC	(1.0Vp-p/75 Ω)	BNC
输出信号	NTSC	(1.0Vp-p/75 Ω)	BNC
功能	CHANGE　SW　OFF	THROUGH
功能	CHANGE　SW ON	180度旋转图像
图像的时间延迟	180度旋转时	1 字段
环境条件	工作环境温度	0 ℃～+40 ℃
	湿度	90%以下(不结露)
	耐振动、耐冲击	同一般家电产品
电源	AC100V ±10% 50/60Hz		约20VA
外形尺寸	270(W)×217(D)×50.2(H)mm
重量	约1.5Kg

【外形尺寸图】

外形尺寸图

※请在黑白图像的180度旋转时使用XR-10/R。

※记载事项有在未预告的情况下变更的可能。
