NTSC 图像上下反转装置

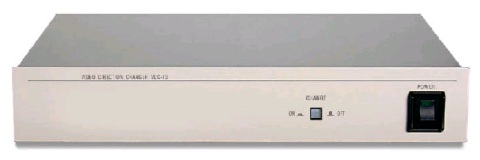

■NTSC 图像上下反转装置 VDC-10/V

NTSC画像上下反转装置

【概要】

VDC -10/V 使NTSC-TV图像上下反转。

【规格】

输入信号	NTSC	(1.0Vp-p/75 Ω)	BNC
输出信号	NTSC	(1.0Vp-p/75 Ω)	BNC
功能	CHANGE　SW　OFF	THROUGH
功能	CHANGE　SW　ON	上下反转图像
图像的时间延迟	上下反转时	1 字段
环境条件	周围工作温度	0℃ ～ +40℃
	湿度	90% 以下（不结露）
	耐振动、耐冲击	一般家电产品同等
电源	AC100V ±10% 50/60Hz		约20VA
外形尺寸	270(W)×217(D)×50.2(H)mm
重量	约1.5Kg

【外形尺寸图】

外形尺寸图

※黑白图像上下反转请使用XR－10/V。

※记载的事项可能在没有预告的情况下变更。
