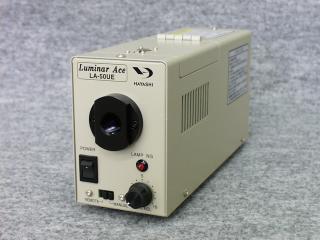

卤素光源装置
|
||||||||||||||||||||||||||||||||||||||||||||
| LA-50UE是形成对图像处理功能最合适的小型、轻型、多功能的标准装备，可使用于多种目的的直流点亮型光源装置。适用于可使用AC100V～240V输入电压的世界范围。而且由于具有遥控功能，能从外部对灯管的开关、灯管切断的检测、光量调整等进行控制。通过使用8位的D/A变换器DA-8U，也可以对光量的调节进行数字控制。 |
【主要用途】
| ● | 图像处理设备的照明 |
| ● | 显微镜用的照明 |
| ● | 理科观察用的照明 |

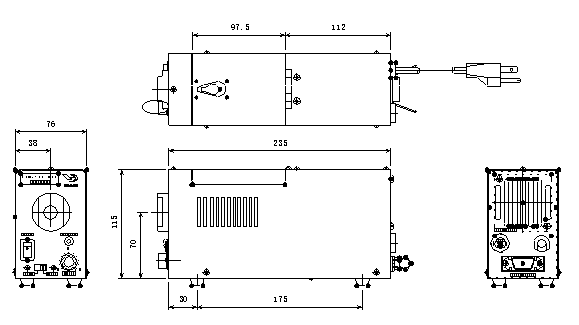

【外形尺寸图】
【规 格】
| LA-50UE | |
| 额定输入电压 | AC100～240V （输入电压允许范围 AC85～264V） |
| 额定输入频率 | 50/60Hz |
| 消耗功率 | 80W |
| 灯管型式 | JCR12V50W20H 色温：3000K ※1 平均寿命：2000小时 ※2 照度26万勒克司 |
| 点亮方式 | 直流点亮方式 |
| 照度稳定度 | 输入电压变动 ±10%时 照度变动 约±0.3%（不包括灯管劣化的情况） |
| 光量调整 | 电压可变范围：DC3V～12V 光量可变范围：2%～100% |
| 保护功能 | 过电流保护电路：下降型（自动恢复方式） 过热保护电路;：输出切断型（自动恢复方式） |
| 冷却方式 | 强制风扇冷却 |
| 光学滤光片 | 内装防热滤光片 |
| 使用温度／湿度 | -10℃～+45℃/20%～80%RH（但未结露） |
| 使用熔断器 | AC250VM1.6A玻璃管式熔断器 （φ5.2×20mm） |
| 功能 | 1) 灯管开关功能 2) 光量调节遥控功能 (控制电压DC0V～＋5V 最大值) 3) 灯管切断检测功能（带监视器LED） 灯管切断、灯管未装上时输出灯管切断信号 |
| 安全标准 | 以UL3101-1、IEC1010-1为依据 |
| 外形尺寸 | W76×H115×D235mm（除突出部外的尺寸） |
| 重量 | 2.2kg |
※1.灯管寿命为实验值，不是寿命保证值。
※2.照度为光纤集束直径5mm、长度500mm在离光投射端15mm的位置上的测定值。
选项
●8位变换器单元 DA-8U
●快门单元 SU-2E12V/24V
＜外部控制系统的连接方法＞ １．卤素灯的ON/OFF一边使光源装置（LA-150UE）的功能（光量控制、灯管端口检测）起作用，一边反复进行卤素灯管的点亮。熄灭的情况下使用。使遥控用插座的1号、8号插销（SG）之间短路，卤素灯即熄灭，短路消除即点亮。  ２．光量调节模式将光量遥控切换开关切换到遥控侧（REMOTE），将控制电压DC0V～+5.0V施加于遥控用插座的2号、9号插销（SG）之间。  ３．卤素灯管断开检测卤素灯管的灯丝烧断或未装上灯管时显示红色报警灯，同时将灯管断开信号输出到遥控用插座的3号、10号插销之间（开放集电极输出）。 ＜遥控用插座＞  1·8：卤素灯管ON/OFF 2·9：光量遥控电压输入 （DC0V～+5.0V MAX） 3：灯管断开信号输出（＋） 10：灯管断开信号输出（-） 插座型式57-40140 第一电子工业（株） （插头 型式57-30140） |
＜外部控制用插座＞ ※插座的4～7号、11～14号插销未设连接。 插座型式 57-40140 第一电子工业（株） （插头 型式57-30140） |
＜输出电压与遥控电压的关系＞ ＜注意＞ 遥控电压使用DC+5V以下。一旦超过DC+5V，输出电压即超过额定值，会烧坏灯管或造成电源故障。 |
