卤素光源装置
|
||||||||||||||||||||||||||||||||||||||||||||||||
LA-150UX
|
LA-150UE
|
【特 点】
| LA-150UX·UE是形成对图像处理功能最合适的小型、轻型、多功能的标准装备。可适用于多种目的的标准型光源装置。可使用12V/15V卤素灯。 LA-150UE具有遥控功能，因此可以从外部进行灯的开关、灯管断开的检测、光量调整等控制。又，通过使用8位D/A变换器DA-8U，也可以对光量调整进行数字控制。 |
【主要用途】
| ● | 图像处理设备用的照明 |
| ● | 显微镜用的照明 |
| ● | 理科观察用的照明 |
【外形尺寸图】

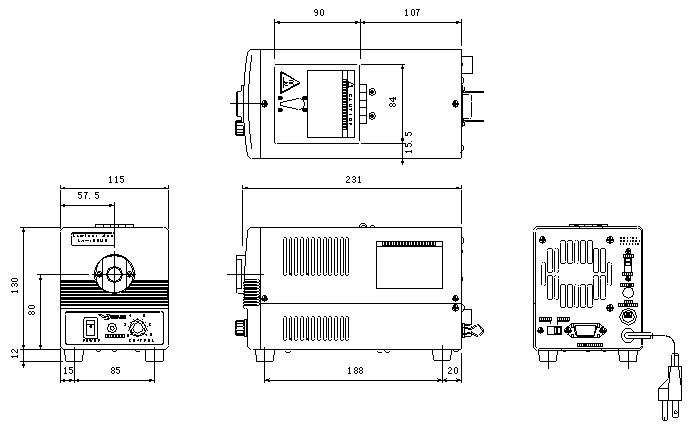

LA-150UX

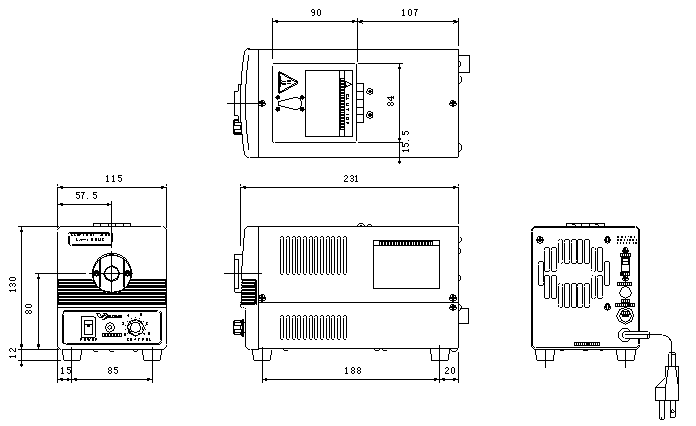

LA-150UE
【规 格】
| LA-150UX·UE | |
| 额定输入电压 | AC100V （输入电压允许范围 AC85～132V） ※AC200V （输入电压允许范围 AC170～264V） |
| 额定输入频率 | 50/60Hz |
| 消耗功率 | 180W （150W灯管最大额定负荷时） |
| 灯管型式 | 可以使用15V/12V灯管 （切换输出电压） |
|
<15V 卤素灯> JCR15V150WH5 色温：3100K ※1 平均寿命：700小时 ※2 照度65万勒克司 |
|
| <12V 卤素灯> JCR12V100W10H 色温：3100K ※1 平均寿命：1000小时 ※2 照度50万勒克司 JCR12V50W20H 色温：3000K ※1 平均寿命：2000小时 ※2 照度26万勒克司 |
|
| 点亮方式 | 直流点亮方式 |
| 照度稳定度 | 输入电压变动 ±10％时 照度变动 约±0.3％（不包括灯管劣化的情况） |
| 光量调节 | 输出可变电压的方式（带输出的切换） 可变电压范围：DC3V～DC12V/14V 光量可变范围：2％～100％ |
| 保护功能 | 过电流保护电路：下降型（自动恢复方式） 过热保护电路;：输出切断型 （通过再接通电源恢复） |
| 冷却方式 | 强制风扇冷却 |
| 滤光片 | 内装冷却滤光片、防热滤光片 |
| 使用温度／湿度 | -10℃～+45℃/20％～80％RH（但未结露） |
| 使用熔断器 | AC250VM3A玻璃管熔断器（φ5.2×20mm） |
| 遥控功能 LA-150UE |
1) 灯管ON/OFF功能 2) 光量调节遥控功能 （控制电压DC0V～＋5V MAX） 3) 灯管断开检测功能（带监视器LED）。灯管断开、灯管未装时输出灯管断开信号。 |
| 安全标准 | UL3101-1、IEC1010-1 |
| 外形尺寸 | W115×H130×D231mm（除突出部外的尺寸） |
| 重量 | 2.6kg |
※AC200V规格厂家将调整。
※1. 灯管寿命为实验值，而非保证值。
※2. 照度为光纤集束直径5mm、长度500mm在离光投射端15mm的位置上的测定值。
※无特别指定时安装150W灯管。
选项
●8位变换器单元（仅LA-150UE） DA-8U
亦可制作内装品。（内装品根据UL标准）
●快门单元 SU-2E12V/24V
快门单元安装时，也依据UL标准和IEC标准。
＜外部控制系统的连接方法＞ １．卤素灯的ON/OFF一边使光源装置（LA-150UE）的功能（光量控制、灯管端口检测）起作用，一边反复进行卤素灯管的点亮。熄灭的情况下使用。使遥控用插座的1号、8号插销（SG）之间短路，卤素灯即熄灭，短路消除即点亮。  ２．光量调节模式将光量遥控切换开关切换到遥控侧（REMOTE），将控制电压DC0V～+5.0V施加于遥控用插座的2号、9号插销（SG）之间。  ３．卤素灯管断开检测卤素灯管的灯丝烧断或未装上灯管时显示红色报警灯，同时将灯管断开信号输出到遥控用插座的3号、10号插销之间（开放集电极输出）。 ＜遥控用插座＞  1·8：卤素灯管ON/OFF 2·9：光量遥控电压输入 （DC0V～+5.0V MAX） 3：灯管断开信号输出（＋） 10：灯管断开信号输出（-） 插座型式57-40140 第一电子工业（株） （插头 型号57-30140） |
＜外部控制用插座＞ ※插座的4～7号、11～14号插销未设连接。 插座型式 57-40140 第一电子工业（株） （插头 型式57-30140） |
＜输出电压与遥控电压的关系＞ ＜注意＞ 遥控电压使用DC+5V以下。一旦超过DC+5V，输出电压即超过额定值，会烧坏灯管或造成电源故障。 |
※记载事项可能随时改变而不予预告。
