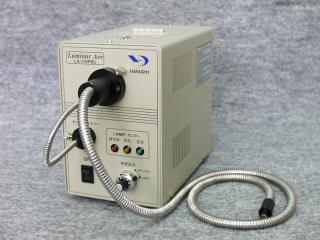

带反馈的卤素光源装置
|
||||||||||||||||||||||||||||||||||||||||||
| LA-150FBU用遥控光纤监视卤素灯随使用时间的经过而劣化引起的光量变化，自动对输出进行控制，维持一定的光量，在替换卤素灯时自动修正为前一灯管的光量，由于能修改为相同的光量，所以是理想的光源装置。 （使用带专用遥控光线的光导） |
【主要用途】
| ● | 图像处理设备的照明 |
| ● | 显微镜用的照明 |
| ● | 理科观察用的照明 |
【灯管使用时间与光量的关系】
该图表示已有的光源装置与新型光源装置LA-150FBU的光量维持状态。
灯管替换时与前一灯管的照度多少有差异。
灯管替换时与前一灯管的照度多少有差异。

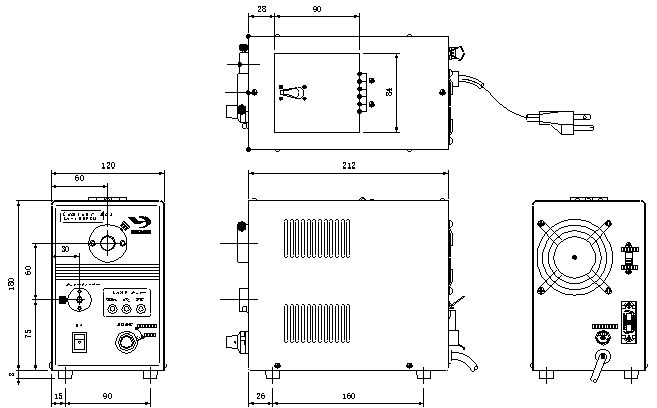

【外形尺寸图】
【规 格】
| LA-150FBU | |
| 额定输入电压 | AC100V (输入电压允许范围 AC85～132V) ※1 AC200V (输入电压允许范围 AC170～264V) |
| 额定输入频率 | 50/60Hｚ |
| 消耗功率 | 190W (150W灯管最大负荷) |
| 灯管型式 | JCR15V150WH5 色温：3100K ※2 平均寿命：1000小时 |
| 点亮方式 | 直流亮灯方式 |
| 照度稳定度 | 反馈精度：设定照度±1％时，绿色LED点亮着，因卤素灯管劣化，照度相对于设定照度有±1％以上的偏差时，黄色LED点亮，警告灯管劣化的情况。 ※3使用带专用监视器光纤的光导时。 |
| 光量调节 | 输出电压可变方式 电压可变范围：DC5V～14V 光量可变范围：3％～100％ ※4 最大照度：50万勒克司 |
| 保护功能 | 过电流保护电路：下降型（自动恢复式） 过热保护电路：输出切断型（通过再接通电源恢复） |
| 冷却方式 | 强制风扇冷却 |
| 滤光片 | 内藏冷却滤光片、防热滤光片 |
| 使用温度／湿度 | -10℃～+45℃/20％～80％RH（无结露） |
| 使用熔断器 | AC125V3A玻璃管熔断器（φ5.2×20mm） ※1 AC200V规格：AC250V3A玻璃管熔断器 |
| 功能（标准装备） | 1) 灯管ON/OFF遥控功能 2) 光量调节遥控功能 （控制电压DC0V～+5V MAX） 3) 灯管稳定性检测功能（绿色LED表示） 4) 灯管劣化检测功能（黄色LED表示） 劣化时输出灯管劣化信号 5) 断开检测功能（红色LED表示） 灯管断开及未安装时输出灯管断开信号 |
| 外形尺寸 | W120×H180×D212mm(除突起部外的尺寸) |
| 重量 | 3.4kg |
※1.AC200V规格由厂家调整。
※2.灯管寿命是实验值而不是保证值。
※3.本光源装置与带专用监视器光纤的光导成套购买。
※4.照度是光纤直径5mm、长500mm在离光投射端15mm处的测定值。
选项
●8位变换器单元 DA-8U
内装品也能制作。（内装品依据UL标准）
光导请与光源主体成套购买。
请注意，非我社产品的光导可能不适用。
＜外部控制系统的连接方法＞ １．卤素灯的ON/OFF一边使光源装置（LA-150UE）的功能（光量控制、灯管端口检测）起作用，一边反复进行卤素灯管的点亮。熄灭的情况下使用。使遥控用插座的1号、8号插销（SG）之间短路，卤素灯即熄灭，短路消除即点亮。  ２．光量调节模式将光量遥控切换开关切换到遥控侧（REMOTE），将控制电压DC0V～+5.0V施加于遥控用插座的2号、9号插销（SG）之间。  ３．卤素灯管断开检测卤素灯管的灯丝烧断或未装上灯管时显示红色报警灯，同时将灯管断开信号输出到遥控用插座的3号、10号插销之间（开放集电极输出）。 ＜遥控用插座＞  1·8：卤素灯管ON/OFF 2·9：光量遥控电压输入 （DC0V～+5.0V MAX） 3：灯管断开信号输出（＋） 10：灯管断开信号输出（-） 插座型式57-40140 第一电子工业（株） （插头 型号57-30140） |
＜外部控制用插座＞ ※插座的4～7号、11～14号插销未设连接。 插座型式 57-40140 第一电子工业（株） （插头 型式57-30140） |
＜输出电压与遥控电压的关系＞ ＜注意＞ 遥控电压使用DC+5V以下。一旦超过DC+5V，输出电压即超过额定值，会烧坏灯管或造成电源故障。 |
※记载事项可能随时改变而不予预告。
