卤素光源装置
|
|||||||||||||||||||||||||||||||||||||||||||||
| LA-150CE是针对安全性能要求进行UL标准与IEC标准认定的产品。由于内装有应对高次谐波的滤波器单元，也适合EMC指令的EMI、EMS。 |
【主要用途】
| ● | 图像处理设备的照明 |
| ● | 显微镜用的照明 |
| ● | 理科观察用的照明 |

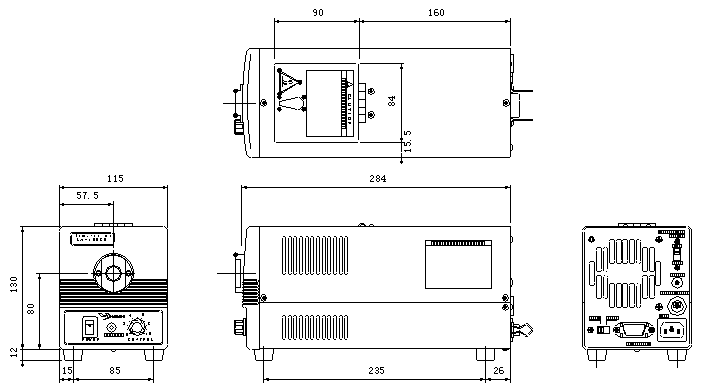

【外形尺寸图】
【规 格】
| LA-150CE | |
| 额定输入电压 | AC200～240V（输入电压允许范围 AC180～264V） |
| 额定输入频率 | 50/60Hｚ |
| 消耗功率 | 200W （150W灯管最大额定负荷时） |
| 灯管型式 | 可使用15V/12V灯管（切换输出电压） |
|
＜15V 卤素灯＞ JCR15V150WH5/JCR15V150WB 色温：3100K/3200K ※1 平均寿命：700小时 ※2 照度65万勒克司 |
|
|
＜12V 卤素灯＞ JCR12V100W10H/JCR12V100WB 色温：3100K ※1 平均寿命：1000小时 ※2 照度50万勒克司 |
|
| 点亮方式 | 直流点亮方式 |
| 照度稳定度 | 输入电压变动 ±10％时 照度变动 约±0.3％（不包括灯管劣化的情况） |
| 光量调节 | 输出可变电压方式（带输出切换） 电压可变范围：DC3V～DC12V/14V 光量可变范围：2％～100％ |
| 保护功能 | 过电流保护电路：下降型（自动恢复方式） 过热保护电路;：输出切断型（通过重新接通电源恢复） |
| 冷却方式 | 强制风扇冷却 |
| 滤光片 | 内装冷却滤光片、防热滤光片 |
| 使用温度／湿度 | -10℃～+45℃／20％～80％RH（但未结露） |
| 使用的熔断器 | AC250VM3A 玻璃管熔断器（φ5.2×20mm） |
| 功能 | 1) 灯管ON/OFF功能 2) 光量调节遥控功能(控制电压DC0V～＋5V MAX) 3) 断开检测功能（带监视器LED） 灯管断开或未装灯管时输出灯管断开信号 |
| 安全标准 | UL3101-1、IEC1010-1 |
| EMC | EMI：EN50081-1 EMS：EN50082-1 |
| 外形尺寸 | W115×H130×D284mm(除突出部外的尺寸) |
| 重量 | 3.5kg |
※1.灯管寿命为实验值，而非保证值。
※2.照度是光纤集束直径5mm、长500mm在离光投射端15mm的位置上的测定值。
※未特别指定时安装150W的灯管。
选项
●8位变换器单元 DA-8U
内装品也可以制造。（内装品将UL标准和IEC标准都作为依据）
●快门单元 SU-2E12V/24V
快门单元安装时UL标准、IEC标准都作为依据。
※所记载的事项有时会在没有预告的情况下改变。
