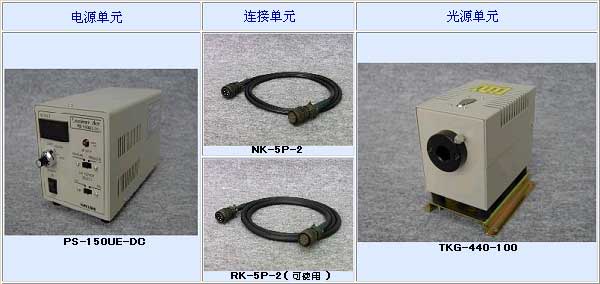

电源单元
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PS-150UE-DC是电源部与光源部分立的分立型，用连接缆线将电源单元与光源单元连接使用。电源单元具有灯管断开检测功能、灯管开关遥控功能、光量遥控功能三大功能，将图像处理检查装置和搭载的光源设计为最佳状态。光源单元也可以根据用途自由选择。而且通过使用8位的D/A变换器DA-8U，可以对光量进行调整、控制。 |
【主要用途】
| ● | 机器人的视觉传感器用的光源 |
| ● | 计算机控制光源 |
| ● | 自动检查装置的各种光源 |
| ● | 图像处理装置的照明 |
| ● | 各种检查装置的光源 |
| ● | CCD摄像机的照明 |
| ● | 各种传感器的光源 |
| ● | 图案识别装置的光源 |
| ● | 其他 |

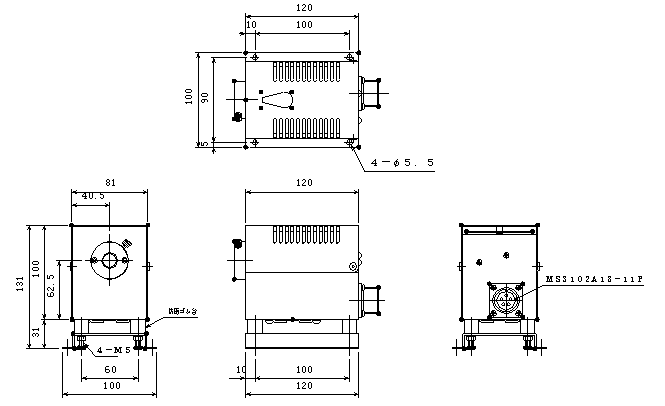

【外形尺寸图】

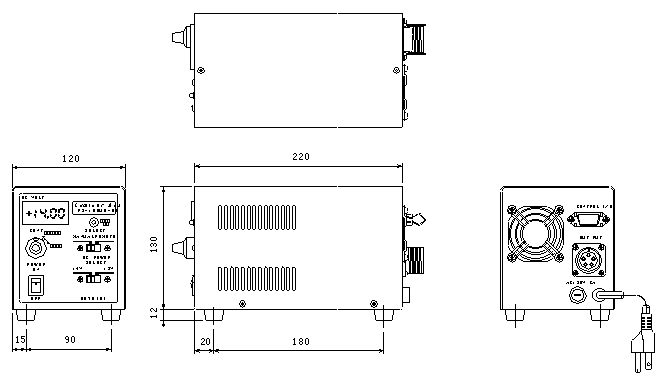

PS-150UE-DC
【规 格】
| PS-150UE-DC | |
| 额定输入电压 ※１ |
AC100V （输入电压允许范围AC85～132V） AC200V （输入电压允许范围AC170～264V） |
| 额定输入频率 | 50/60Hz |
| 消耗功率 | 180W （150W灯管最大额定负荷时） |
| 最大输出电流 | 10A |
| 适合的光源单元 | TKG-440-100 |
| 点亮方式 | 直流点亮方式 |
| 输出电压 | DC12V/DC14V 带输出电压切换 |
| 照度稳定度 | 输入电压变动±10V时 照度变动 ±0.1％ 注1：连接时光源单元的照度有变动 照度稳定度±0.3％ 注2：灯管劣化的情况除外 |
| 光量调节 | 输出电压改变方式 可变电压范围：DC3V～DC12V/14V 光量可变范围：2％～100％ |
| 保护功能 | 过电流保护电路：下降型（自动恢复方式） 过热保护电路;：输出切断型 （通过重新接通电源恢复） |
| 冷却方式 | 强制风扇冷却 |
| 使用温度／湿度 | -10℃～＋45℃/20％～80％RH （但是没有结露） |
| 使用的熔断器 | AC250V 3.0A 玻璃管熔断器（φ5.2×20mm） |
| 遥控功能 | 1) 灯管ON/OFF功能 2) 光量调节遥控功能 (控制电压DC0V～＋5V MAX) 3) 灯管切断检测功能（带监视器LED） |
| 外形尺寸 | W115×H130×D231mm（除突出部外的尺寸） |
| 重量 | 2.6kg |
| TKG-440-100 | |
| 适合的电源单元 | PS-150UE-DC |
| 灯管型式 | <15W卤素灯> JCR15V150WH5/JCR15V150WB 色温：3100K/3200K ※2 平均寿命：700小时 ※3 平均照度：65万勒克司 |
| <12V卤素灯> JCR12V100W10H/JCR12V100WB 色温：3000K/3100K ※2 平均寿命：1000小时 ※3 平均照度：50万勒克司 JCR12V50W20H/JCR12V50WG 色温：3000K ※2 平均寿命：2000小时 ※3 平均照度：26万勒克司 |
|
| 冷却方式 | 强制风扇冷却 |
| 滤光片 | 内装冷却滤光片、防热滤光片 |
| 使用温度／湿度 | -10℃～+45℃/20％～80％RH （但无结露） |
| 外形尺寸 | W100×H131×D120mm （除突起部外的尺寸） |
| 重量 | 1.1kg |
※1.额定输入电源：AC200V规格由厂家在出厂时调整。
※2.平均寿命：灯管寿命是实验值，不是非保证值。
※3.平均照度：光源装置内灯管为最大额定负荷时，使用HAYASHI标准光导（光纤集束直径5mm、长度500mm），
在离光投射端15mm的位置上的测定值。
选项
●8位变换器单元 DA-8U
| ＜外部控制系统的连接方法＞ １．卤素灯的ON/OFF 一边使光源装置（LA-150UE）的功能（光量控制、灯管端口检测）起作用，一边反复进行卤素灯管的点亮。熄灭的情况下使用。使遥控用插座的1号、8号插销（SG）之间短路，卤素灯即熄灭，短路消除即点亮。  ２．光量调节模式 将光量遥控切换开关切换到遥控侧（REMOTE），将控制电压DC0V～+5.0V施加于遥控用插座的2号、9号插销（SG）之间。  ３．卤素灯管断开检测 卤素灯管的灯丝烧断或未装上灯管时显示红色报警灯，同时将灯管断开信号输出到遥控用插座的3号、10号插销之间（开放集电极输出）。  |
＜外部控制用插座＞ ※插座的4～7号、11～14号插销未设连接。 插座型式 57-40140 第一电子工业（株） （插头 型式57-30140） |
＜输出电压与遥控电压的关系＞ ＜注意＞ 遥控电压使用DC+5V以下。一旦超过DC+5V，输出电压即超过额定值，会烧坏灯管或造成电源故障。 |
|
＜遥控用插座＞ 1·8：卤素灯管ON/OFF 2·9：光量遥控电压输入 （DC0V～+5.0V MAX） 3：灯管断开信号输出（＋） 10：灯管断开信号输出（-） 插座型式57-40140 第一电子工业（株） （插头 型式57-30140） |
＜光源单元连接用插座＞ A：连接卤素灯管（＋）B：连接卤素灯管（-） C：未连接 D：连接DC12V灯管（-） E：连接DC12V灯管（＋） 插座： 型式MS3102A18-11S 日本航空电子（株） （插头 型式MS3106B-11P） |
