RFC600系列 （三菱RAYON株式会社）
RFC600系列的特征
最长可延长到1000m（RFB610系列）。实现完全的隔离。
不需要对设备之间的电位差采取对策，也不会有噪声。
准备了3个系列，可以应对从个人到办公室、工厂的需要。
能够适应接线、电源等客户规格。(RFC630系列)
能够指定电缆的长度。(RFC630/610系列)
也能够适应电缆的特殊规格。(RFC630/610系列)
| | RFC610 | RFC630 |
| 同步交换 | 无 | 有 |
| 配管敷设 | 可 | 可 |
| 传送速度 | 19,200bps | 38,400bps |
| 最大传送距离 | 1,000m | 200m |
●RFC640系列
●RFC630系列
●RFC610系列
＜相关产品＞
●RFC630/610系列用电缆
■RFC610系列
【特 长】
自由运转连接的光连接器RS232C。
通过组合，能够构成直线连接和交叉连接。
最大传送距离 1000m（RFA610PF使用时）
最大传送速度 20kbps
因为是电缆模块分立型，所以便于进行敷设。
除了由电源适配器供电的方式以外，还有由连接器供电的方式可以选择。
最多可以使用2处的中继连接器。（使用RFA610V的情况）
|
 |
【外形尺寸（mm）】
【价 格】
| | 电源 | 品名 | 建议的零售
价格（含税） | 销售价格
（税后） | 备考 |
DTE
（终端设备连接）
模块 *1 | 9号插销 | RFB611A | ￥10,290 | ￥7,927.5 | |
| 适配器 | RFB611B | ￥10,290 | ￥7,927.5 | |
| 14号插销 | RFB611C | ￥10,290 | ￥7,927.5 | |
DCE
（公众线路连接）
模块 *2 | 9号插销 | RFB612A | ￥10,290 | ￥7,927.5 | |
| 适配器 | RFB612B | ￥10,290 | ￥7,927.5 | |
| 14号插销 | RFB612C | ￥10,290 | ￥7,927.5 | |
| 电源适配器 | RFD691A | ￥1,890 | ￥1,459.5 | 5V |
光缆
（加工已完成） | RFA610V-*** | 参照别处 | 塑料
光纤 |
| RFA610PF-*** | 参照别处 | 覆盖聚合物的
光纤
增强型 |
| RFA610PG-*** | 参照别处 | 覆盖聚合物的
光纤
室外型 |
| 附件 | 参照别处 | 参照别处 | 仅在需要时 |
| *1 | DTE连接通常连接于设备一侧。 |
| *2 | DCE连接是公众线路一侧连接用的，在延长的情况下，将这侧与延长用电缆等连接。 |

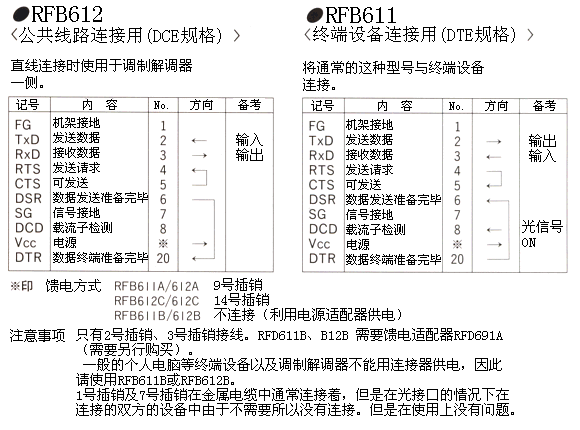

【连接表】

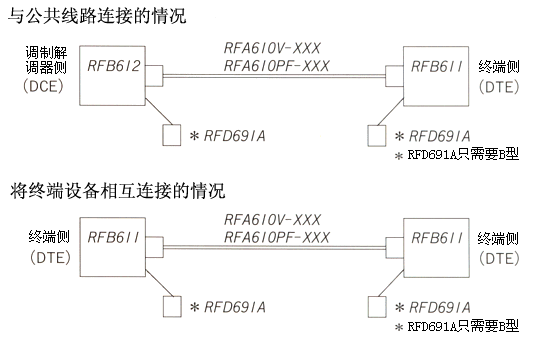

【构 成】
【规 格】
| 项目 | 规格 | 备考 |
| 最大传送距离 | 1000m（RFA610PF使用时）
100m（RFA610V使用时） | PCF
APF |
| 传送速度 | 19,200bps | |
| 传送速度 | 全二重通信 | |
| 输入输出I/F | EIA RS232C为依据 | |
| 信号调制方式 | FSK解调方式 | |
| 电源电压 | +5V | |
| 消耗电流 | 最大60mA | |
| 电源连接器 | D-sub 25p 插头 | |
| 光连接器 | SMA | |
| 工作温度范围 | 0～+45℃ | |
| 保存温度范围 | -10～+55℃ | |
【使用注意事项】
| ● | 电源适配器请使用我公司指定的RFD691A(另行出售)。 |
| ● | 我社制造的其他光连接器与其他社制造的光连接器之间不能够接线通信，因此务必使用RFC630系列。 |
| ● | 购买时请对接线进行确认。关于接线，请参考连接的设备的菜单。 |
※记载的事项可能在没有预告的情况下变更。
|
