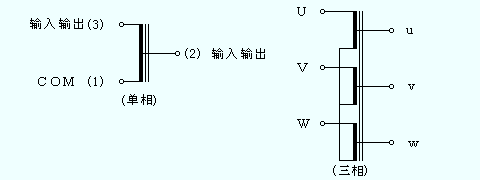

通常称为自耦变压器。从一个连续的绕组，是形成取出输入与输出的结构的变压器。对小型化最合适，但是输入与输出没有分离。
单绕组

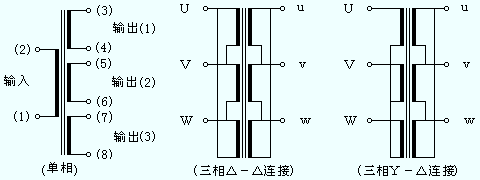

相对于自耦变压器，成为绝缘变压器。是输入与输出在电气上分离的变压器。适于在需要电气绝缘分离的情况下，得到独立的输出。
多绕组

决定大小的要点

电源变压器大致取决于由磁通密度Bm与电流密度A/mm2的关系造成的温度上升。而且，铁芯的材料也在很大程度上影响了温度的上升。从经济上说，无方向性硅钢片是最合适的，但是为了减小电压变动率和温升，实现小型化，选择有方向性的硅钢片是最合适的。又，不是经常输入，经常输出的情况下，可以根据其条件，在温升达到最大限度的假设下，选择Bm、A/mm2进行小型化设计，因此请客户提供信息。在没有特别指定的情况下，将根据JIS标准进行设计。

电源变压器的容量根据次级侧的各电压与电流的乘积之和求得。
容量的计算

安全对策要点

作为变压器的安全对策有多种标准，有例如电取、UL、CSA、IEC等几种标准，在需要的情况下，请指定。作为防止火灾和触电等的对策，可以采取用来保持电极之间的边缘面的距离用的绕线架结构和插入热熔断器等对策。将热熔断器插入初级侧的情况下，初级电流值，相对于(变压器功率VA)÷初级电压，由于效率在100％以下，其大小的30～60%视为余量。又，对于输入电源接通时的过渡现象，建议使用时间滞后熔断型熔断器(JISC6575、TS、TL)等。

在三相电路中单相负荷相当大的情况下，例如单相电炉或非常用电源的单相负荷等情况下，利用变压器的接线方法，取得三相电路的负荷平衡，最广泛使用的就是采用这种斯科特接线方法的变压器。

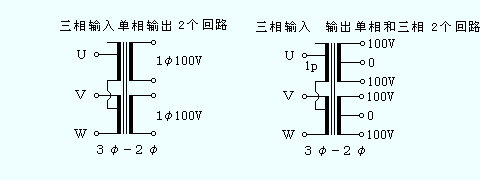

斯科特变压器
长处　　　在输入侧取得三相平衡。 　　　短处　　　负荷侧分为(单相电路)分为2个回路，必须分开取得平衡。 　　　　　　　　　　不能够串联或并联使用。

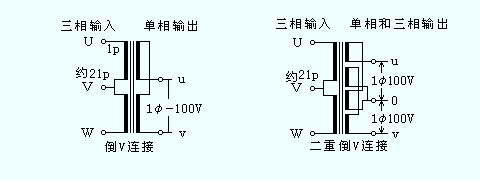

是想要利用变压器的接线从三相电路得到相当大的单相负荷(1个电路)的情况下使用的变压器，这种方法被成为倒V接线方式。
倒Ｖ变压器
长处　　　像斯科特连接那样，不将负载侧做成2个电路即可(1个电路)。 　　　短处　　　如下述接线图所示，三相输入电源形成斯科特连接， 　　　　　　　　　　三相电流不平衡。

关于噪声阻挡变压器

这是正规模式与普通模式如何减少噪声的问题。最好的方法是研究出只让50Hz或60Hz通过的铁芯。通常，只用静电屏蔽也能够相当大程度上阻挡普通模式噪声，但是，我们下了很多工夫来解决正规模式噪声与普通模式噪声两者的阻隔问题。

以上这些资料分别都是第一流的资料。
