■アイポックル USB超小型CMOSカメラ
|
 |
【概 要】
|
アイポックル（モノクロ/ カラー）は640×640 ピクセル、フレームレート最大90fps のＵＳＢ3.0 超小型CMOS カメラです。 検査用途に対応できる様外部トリガーシャッターモードを搭載し、超小型に設計された筺体は携帯性に優れていますのでアライメント（位置決め）、外観検査（キズ・汚れ・形状等）、寸法検査（高さ・幅・長さ等）、工業用内視鏡、監視用途等幅広いアプリケーションで使用可能です。 USB3.0 を採用することでカメラへの電源供給、データ転送、カメラ制御を1 本のケーブルで行うことができます。 |
【特 長】
| ● | 解像度40万画素 |
| ● | フルフレーム最大90fps |
| ● | グローバルシャッターCMOS |
| ● | USB3.0 |
| ● | ヘッド部外形 Φ6.0mm×L：40mm の超小型サイズ |
| ● | 外部トリガーシャッターモード |
| ● | 低消費電力 |
 |
標準構成 ・カメラ本体 ・外部トリガー入力用 2Pin ハーネス ・ソフトウェア開発キット ( 配布) ソフトウェア開発キット ・Windows 対応ソースコード ・デモビューアソフト iView3 |
【仕 様】
| ID04MB-IP-U（モノクロ）/ ID04MC-IP-U（カラー） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 解像度（ピクセル） | 40万画素 CMOS 640×640 |
||||||||||||
| センササイズ（mm） | 対角3.258 |
||||||||||||
| ピクセルサイズ（μm） | 3.6×3.6 |
||||||||||||
| レンズマウント | 専用マウント |
||||||||||||
| フレームレート最大（fps：8bit/RAW） | 90 |
||||||||||||
| 出力フォーマット（bit） | モノクロ：Mono 8 / カラー：RAW 8 |
||||||||||||
| シャッタースピード（s） | 1/6.25-1/130,000 |
||||||||||||
| 寸法（W x H x D mm） （Φ x L mm） |
|
||||||||||||
| 重量（g） | 約100（カメラヘッド 約5） |
||||||||||||
| 消費電力 | ＜1.1W |

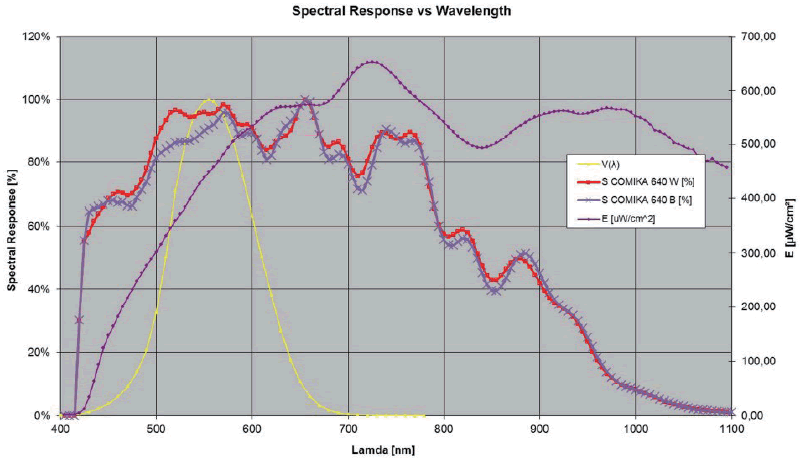

【分光感度特性】
※ただし、レンズ特性及び光源特性を除く
【レンズ仕様】
| 焦点距離 | 5.6mm |
|---|---|
| F値 | F4.0 |
| WD | 100mm |
| 物体寸法 | 56.43mm（対角） |
