■AMV-800（アナログHD 8入力 DVI出力 マルチビューワ）
|
| 映像方式 |
AHD, HD-TVI, HD-CVI, NTSC方式対応(混在可) ※メニューの"ビデオフォーマット"にて設定する 1920×1080(30p) 1280×720(30p) ※メニューの"ビデオフォーマット"にてサイズを設定する(NTSC除く) |
|---|---|
| カメラ映像入力 |
8系統(ループスルー付) BNC端子 (ループスルー使用時 75Ω終端OFF) |
| DVI 映像出力 |
1920×1080(59.94p) 1系統 DVI-Dコネクター (インチネジ#4-40UNC) DVI 1.0準拠 ※音声データは出力されません |

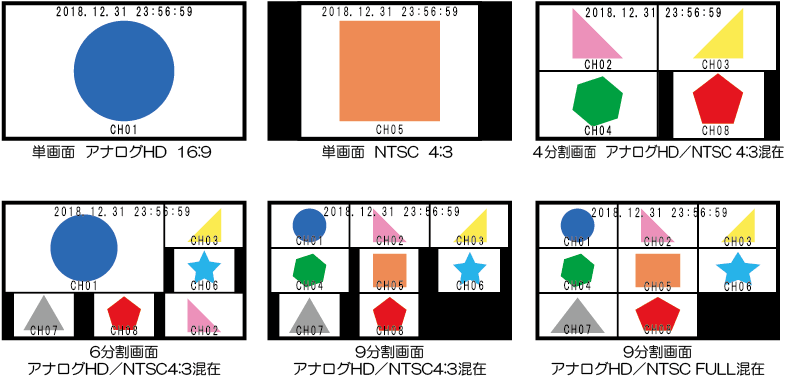

| メイン出力画面表示 |
分割画面はチャンネルの任意配置可
・単画面1〜8チャンネル
・4分割画面 4A,4B 均等4分割
・6分割画面 6A,6B 左上：大画面1チャンネル,右上〜左下：小画面5チャンネル
・9分割画面 均等9分割 右下：黒表示
・自動切換え動作
単画面1〜8のみ／各分割画面のみ／ミックス 各画面の表示時間：0〜99(秒) 0(秒)はスキップ |
| 外部制御信号入出力 |
端子台 アラーム/リモートをメニューにて選択 ・アラーム入力8系統(1〜8チャンネル) 無電圧メイク/ブレイク接点 ・リモート入力15系統(自動切換え,各単画面,分割画面,30秒補正) 無電圧メイク接点 ・アラーム出力1系統 オープンコレクタ DC12V 100mA以下(アラーム動作時,ビデオロス時) |
| RS-232C |
RXD,TXD,GND RS-232C信号規格準拠 D-Sub9ピン・オス (インチネジ#4-40UNC) |
| RS-485 |
RJ-11×2(ループスルー) RS-485信号規格準拠(Half Duplex) モジュラージャック |
| アラーム機能 |
アラーム入力チャンネルの単画面表示 アラーム動作時､信号出力 アラーム保持モード：INTERNAL / EXTERNAL 検出接点：MAKE / BREAK INT.保持時間：約3〜999秒に可変 アラーム解除後動作：戻る/そのまま アラーム画面表示：ON/OFF |
| ビデオ ロス機能 |
ビデオ ロス チャンネルの画面表示 チャンネルごとの検出/非検出の設定 ビデオ ロス中の信号出力ON/OFF 画面背景色の設定 黒/青 |
| タイトル表示機能 |
各チャンネル最長全角10文字まで メニューにてカタカナ,英,数,記号を入力 専用ソフト使用により漢字,ひらがなを入力可 各チャンネル映像中央下部に固定表示 表示/非表示を設定 単画面,各分割画面ごと 文字サイズ 大(46×46)/小(30×30)を選択 単画面,各分割画面ごと ※日時,メッセージの文字サイズも連動する |
| NTSC アスペクト比 |
4:3/FULLを設定 |
| 日時表示機能 |
年月日時分秒 画面中央上部 表示/非表示を設定 月差30秒以内 |
| 分割画面ボーダーライン |
OFF / WHITE / GRAY / BLACK |
| 挿入文字表示位置 |
左右方向16段階,上下方向16段階 可変 |
| ボタン ロック機能 |
単画面1〜8/分割画面/自動切換えの表示をロックし､ボタン操作を禁止する |
| 使用温湿度 |
0〜40℃ RH20〜90%（ただし､結露しないこと） |
| 電源電圧/消費電力 |
AC100V 50/60Hz 約13W |
| AC入力ケーブル長 |
約1.7[m] |
| 外形寸法 |
420(W) × 251(D) × 44(H)[mm] (ゴム足、突起部を除く) |
| 筐体色 |
アイボリィ |
| 質量 |
約2.8Kg |
| 付属品 |
取扱説明書 |
| 別売品 |
専用リモート コントローラー RMC-800 19インチ ラックマウント金具(JIS/EIA) |
 |
