■In-Sight 7000 シリーズ
(コグネックス株式会社)


高性能マシンビジョンアプリケーションのための頑丈な工業用カメラ

【特 長】

In-Sight 7000 の特長

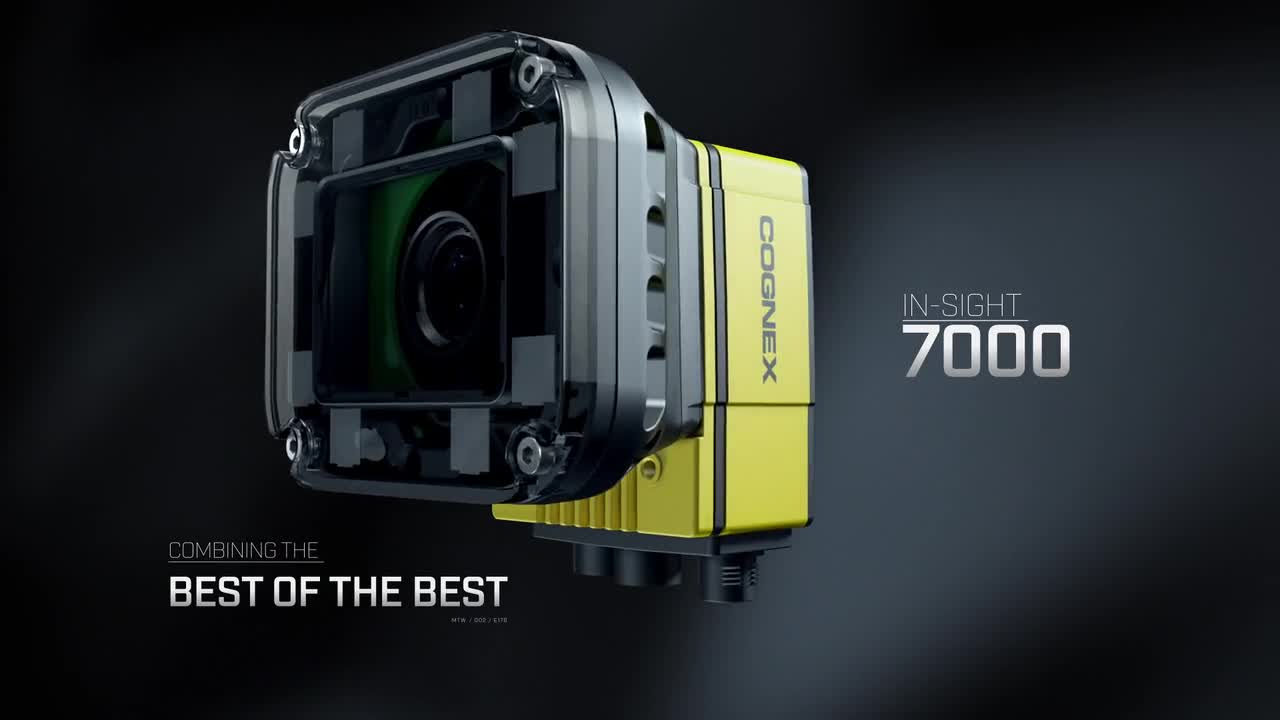

In-Sight 7000 シリーズは、柔軟性、パフォーマンス、組み込みの容易さに加え、高速かつ正確な検査を実行するパワフルで画期的なビジョンシステムです。このコンパクトなビジョンシステムは、狭い生産ラインにも簡単に設置でき、ユニークなモジュール設計により、アプリケーションの要件に合わせて柔軟にカスタマイズすることができます。内蔵および外部電源/コントロールの照明オプションに加えて、In-Sight 7000 シリーズには、システムの設置場所に関わらず検査状況を見やすいようにするため、カメラ本体の周りに目立つ合否 LED 発光リングが設置されています。
In-Sight 7000 シリーズは、モノクロとカラーのモデルがあります。解像度は、VGA から 5MP に対応しています。In-Sight 7500 の基本ツールセットから、全機能装備の 7600、7800、7900 モデルまで、様々なツール設定が可能です。
In-Sight 7000 の特長
高い性能で、速いラインにも対応
高い性能で、速いラインにも対応
スピードとパフォーマンスのいずれかを犠牲にする必要はなくなりました。PatMax RedLine、SurfaceFX、OCRMax、PowerGrid、Hotbars、およびカラーツール(カラーモデルのみ)などの業界をリードするビジョンツールを搭載したIn-Sight 7000ビジョンシステムは、以下が可能です:
・部品を素早く位置決め
・必要な検査を正確に実行
さらに高い性能が必要な場合、In-Sight 7900 シリーズは、超高性能の In-Sight 5600/5705 シリーズに In-Sight 7000 のフォームファクターとモジュール性を組み合わせます。
アプリケーションを現場でカスタマイズできる柔軟な設計
工場の自動化を行う場合、1台ですべての要求を満たすのは非常に困難です。この課題に対処するため、In-Sight 7000の設計では画像形成を最適化し、高価な外部照明の必要性を最小限に抑えることができるFlexible Image Technology ? (FIT?)を採用しています。
・アプリケーションの用途に合わせてシステムをカスタマイズ
・画像形成の最適化
・高価な外部照明の必要性を最小限に抑える
アプリケーションを現場でカスタマイズできる柔軟な設計
幅広いビジョンアプリケーションに対応する完全装備のシステム
幅広いビジョンアプリケーションに対応する完全装備のシステム
In-Sight 7000 ビジョンシステムは、アプリケーションを簡単かつ確実に解決するのに役立つ強力なCognexビジョンアルゴリズムと便利な機能を備えています。この多様性の高いシステムは、自動車部品、家電、消費者製品の検査、および食品・飲料品、医薬品、航空宇宙、半導体、ソーラーなどを含む様々な産業の自動製造過程で採用されています。
イノベーションの取り組み
コグネックスは、マシンビジョンのリーダーとして、イノベーションと改善の継続に努めています。このような第2世代の In-Sight 7000 ビジョンシステム(In-Sight 7500/7600/7800/7900 シリーズ)は、第1世代シリーズの優れた機能に最新技術と最先端のアルゴリズムを取り込み、更なる高速処理とパワフルなビジョン検査を実現しています。
イノベーションの取り組み


【仕 様】

7500 7501 7600 7800 7801 7802 7802P 7900 7901 7902 7902P 7905
画像の種類 モノクロおよびカラー モノクロ モノクロおよびカラー モノクロ モノクロおよびカラー
性能係数 0.6倍 1倍 2.3倍 2.5倍
ジョブ/プログラムメモリ 7.2 GB(オンボード) + 8 GB(SD カード)
画像処理メモリ 512 MB のSDRAM
センサタイプ CMOS、グローバルシャッター
分解能 640 x 480/ 800 x 6001 1280 x 1024 640 x 480/ 800 x 6001 1280 x 1024 1600 x 1200 1920 x 1200 640 x 480/ 800 x 6001 1280 x 1024 1600 x 1200 1920 x 1200 2448 x 2048
画像取り込み速度 モノクロ 217/ 165 76 217/165 76 53 55 217/ 165 76 53 55 32
カラー 135/100 45 135/100 45 33 該当なし 135/100 45 33 該当なし 17
HDR サポート 不可 2 不可 2
レンズタイプ Cマウント。Sマウント/M12、オートフォーカス
照明オプション 内部照明、DataMan 360 照明; In-Sight または外部照明専用電源が電源供給する外部照明 内部照明、In-Sight または外部照明専用電源が電源供給する外部照明
内部照明色 赤、白、赤外、青
LED インジケータ SD カードの状態、合否 LED および 360 度ビュー LED インジケータリング、ネットワーク LED、 エラー LED
ビルトイン I/O 専用トリガ入力 1、入力 2、出力 2、双方向/変更設定可 2、RS-232
追加入出力 (外部入出力モジュール経由)CIO-MICRO または CIO-1400
電源 24 VDC
工業用 M12 コネクタ 3: 電源と入出力、イーサネット、外部照明電源/コントロール
保護 IP67 (統合照明オプションまたは C マウントレンズカバー用)
ネットワーク通信 1G (1000)/100/10 Mbps
工業用プロトコル OPC UA、EtherNet/IP(AOP)、PROFINETクラスB、iQSS、Modbus TCP、SLMP/SLMP スキャナ、IEEE 1588(CIP Sync)、CC-Link IEフィールドネットワークBasic
一般プロトコル TCP/IP, UDP, FTP, SFTP, Telnet, SMTP, RS-232
1 Software configurable
2 HDR supported on Monochrome models only
すべてのモデル(7500/7501を除く)には、PatMax、PowerGrid、およびHotbarsを備えたフルビジョンツールスイートがあります。


【ソフトウェア】

In-Sight Explorer ソフトウェア
すべての In-Sight ビジョンシステムが In-Sight Explorer EasyBuilder を使用して、マシンビジョン検査を設定しモニタリングします。直感的なインタフェースは、新規・既存ユーザーに関わらず、ステップバイステップで素早く簡単にビジョンアプリケーションをセットアップできます。
EasyBuilderの直感的なポイント&クリックによるインタフェースは多くのアプリケーションに役立ちますが、アプリケーションの要求が変わる場合、In-Sightスプレッドシートを活用して、ビジョンツールや通信オプションに直接アクセスすることで、高度な制御をすることが可能になります。スプレッドシートは非常に柔軟性の高い調整ができるため、確実にどのようなビジョンアプリケーションにも対応することができます。
システム検証
TestRun 検証により、検査システムを自動的に調整、テスト、検証します。
ビルトイン通信
Cognex Connect™ スイートは、工場ネットワーク上の任意のPLC、ロボット、またはHMIに直接インタフェースで接続する、幅広い通信プロトコルを提供します。
In-Sight Explorer EasyBuilder インタフェース
In-Sight Explorer EasyBuilder インタフェース
In-Sight ビジョンツール
In-Sight ビジョンツールは、画像を抽出および処理し、さらなるデータ分析および意思決定に役立てる機能で構成されています。In-Sight ビジョンツール:
ブロブツール
ブロブツール
ブロブツールは、グレースケールと同様の影を持つ特徴を検出します。ブロブは、不具合の大きさを判別したり、再現性のある影を持たない特徴を検索したりするのに役立ちます。ブロブは、モノクロおよびカラー画像で特定の色の量を判別するのに使用できます。
エッジ・InspectEdge ツール
エッジ・InspectEdge ツール
エッジツールは、部品の明暗の差を検出するのに使用します。エッジツールの結果は、距離の測定や、エッジの数を数える検査などに使用できます。エッジは、円や弧の検出および測定にも使用できます。InspectEdge ツールは、部品のエッジを追跡して不具合を検査します。
傷検査ツール
傷検査ツール
傷検査ツール(収縮キズ、表面キズなど)は、部品の輪郭および面積を検査するのに使われます。この高度な技術は、様々な照明および部品の外観検査に使われています。
幾何学ツール
幾何学ツール
幾何学ツールは、シンプルなポイント・アンド・クリックで重要な部品の寸法を測定します。角度、弧、直径、距離を実際にキャリブレーションして、正確かつ再現性のある結果をもたらします。
ヒストグラムツール
ヒストグラムツール
ヒストグラムは、明るさに基づいた部品の特長検査およびモニタリングに使われています。
バーコードツール
バーコードツール
In-Sightは、業界をリードするバーコード読み取りアルゴリズムであるPowerGridとHotbarsを備えており、挑戦的なダイレクトパーツマーク(DPM)コードを含め、1Dおよび2Dバーコードの最高の読み取り速度を達成するのに役立ちます。
画像フィルタリングツール
画像フィルタリングツール
高度な画像フィルタリング機能は、他のビジョンツールで次の処理を行う前に、特徴を強調する、あるいは部品の特徴を取り除くのに使用します。カラーカメラの場合、24ビットのトゥルーカラーフィルタが利用できます。
光学式文字認識ツール
光学式文字認識ツール
OCV/OCR ツールは、画像の文字を光学式文字認識 (OCR) および光学的文字検証 (OCV) で分類、抽出、検証します。フォント教示ツールは、低コントラストまたは複雑な背景上に不規則に配置された文字を正確に読み取ります。
パターン照合ツール
パターン照合ツール
ほとんどの画像処理アプリケーションにおいて最初に行われる作業は部品の位置を正確に判断することです。PatMax RedLine に代表されるコグネックスの業界をリードするパターン照合技術は、回転、範囲、照明が異なっても、今までにない精度と繰り返し性を実現します。
Color Pattern Matching Tool
Color Pattern Matching Tool
Color PatMax RedLineは形状と色を基に位置決めを実行するため、モデルの位置決めだけでなく、登録済みモデルの特定の色を検出することが可能です。このツールはさらにロバストなパターン検出モデルを生成するため、カラーイメージを用いて動作します。
カラーツール
カラーツール
カラーツールは、色データに基づいて対象物を特定および検査します。カラーツールは、存在する色のピクセル数、あるいは1 色または複数の色のピクセル数を判別します。高度なカラービジョン技術は、従来のカラー画像処理ツールでは問題の要因となる照明にばらつきがある場合でも、高い精度を保ちます。


【視覚化】

モバイル用のプラットフォームに依存しないインタフェース
In-Sight 画像処理システムでは、ネットワーク上のどこからでも HMI(ヒューマンマシンインタフェース)へアクセスできる、モバイル用のプラットフォームに依存しないインタフェースを備えています。シンプルなポイント&クリックインタフェースを使用して、インタラクティブな Web ベースの HMI を構築し、Web ブラウザからネットワーク経由でリモートアクセスすることができます。
モバイル用のプラットフォームに依存しないインタフェース


【アクセサリ】

オートフォーカスレンズ
オートフォーカスレンズ
レンズを自動的に動かし、対象物に対するフォーカスを調整することでユーザーが手動で調整する必要性がなくなります。サイズやレンズからの距離が異なる同じライン上の部品を検査するのに適しています。検査時間が短縮され、ライン交換も容易に行えます。
C マウントレンズ
C マウントレンズ
手動で調整された高性能レンズは、レンズのサイズ、絞り、フォーカスにおいて最大の柔軟性を提供します。視野全体で均等な解像度を実現することで、最も幅広く使用されるレンズとなっています。
統合型照明モジュール
統合型照明モジュール
画像形成を最適化し、高価な外部照明の必要性を最小限に抑える柔軟な画像技術(FIT?)を使用して設計されています。モジュール化されたレンズや照明は、現場で取り換えることができ、アプリケーションの用途に合わせてシステムをカスタマイズできる究極の柔軟性を備えています。個々に制御可能な拡散照明は、ワーキングディスタンスが異なる部品の検査に適しています。
フィルタ
フィルタ
個々に制御可能な拡散照明は、ワーキングディスタンスが異なる部品の検査に適しています。
ケーブル
ケーブル
X コード、パワー I/O、外部照明ケーブルが使えます。
カバーおよび統合照明モジュールカバーオプション
カバーおよび統合照明モジュールカバーオプション
標準および拡張型 C マウントレンズカバーは、統合聡明モジュールが不要な場合に利用可能です。このカバーは、C マウントレンズ専用です。統合照明モジュールまたはオートフォーカスモジュールには使えません。統合照明モジュールを使用する場合は、オプションの偏光およびクリア(拡散なし)カバーも使えます。
I/O モジュール
I/O モジュール
I/O分岐モジュールを使用すると、In-Sightシステムを電源、取り込みトリガ、出力、およびシリアルデバイスに簡単に接続できます。I/O 拡張モジュールを使用すると、In-Sight システムで利用できる入出力点を増やすことができるほか、RS-232 ハンドシェークにも完全に対応します。
ブラケット
ブラケット
In-Sight 7000 ビジョンシステムは、既存の In-Sight 5000 および旧式の In-Sight 7000 モデル搭載ハードウェアと併用できます。
