【概 要】

複雑な製造検査のための比類のない精度とスピード

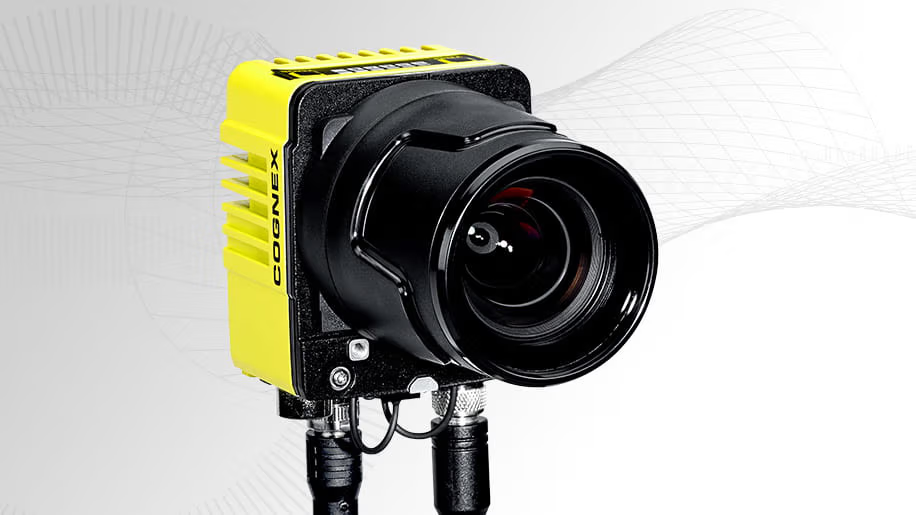

In-Sight 3800 Line Scanは、最も要求の厳しい工業製造アプリケーション向けに設計された高速、高解像度のカメラです。高度なAI機能と超高速処理を組み合わせることで、ライン速度で最小の機能や欠陥も検出します。

このビジョンシステムは、連続したシート、円筒面、大型部品、複雑な形状やパターンの部品に対して詳細な検査を行うのに優れています。

主な機能

• AI機能：AIを活用した欠陥検出で品質管理を改善
• 高解像度イメージング：すべての詳細を把握して製品の品質を確保し、コストのかかるエラーのリスクを低減
• 高速処理：超高速の画像取得とツール処理でハイスループットを実現
• 完全組み込みソリューション：コンパクトで省スペース設計、PC不要で統合と運用を簡素化

【特 長】

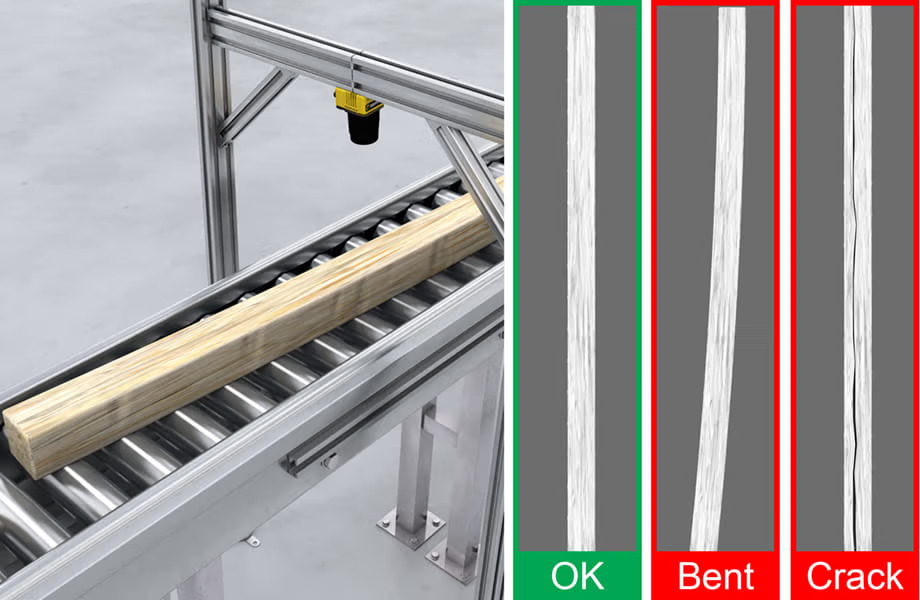

主なアプリケーションとユースケース

In-Sight 3800 Line Scan は、連続したシート上の欠陥の検出から円筒面や複雑なパターンの検査まで、ファクトリーオートメーションのさまざまなアプリケーションを解決し、高速で高性能を実現します。

• 光学式文字認識（OCR）：ロットコードや有効期限などのテキストを回転面や曲面から抽出して読み取ることで、正確な製品トレーサビリティとコンプライアンスを実現します。
• 欠陥検出：ワイドフォーマット材料の欠陥を特定し、印刷媒体やその他の基板の高品質基準を確保します。
• 有無検出：大きなオブジェクトの複数の領域に主要な機能が存在するかどうかを検証し、適切なアセンブリであることを確認します。
• 連続したシート検査 ：連続したシート材料上のコーティングの空隙を検出し、製造プロセス中に品質問題を見つけて修正します。
• バーコード読み取り ：生産全体を通して信頼性の高い追跡とトレーサビリティを実現するため、大型部品のバーコードを正確にデコードします。
• 測定：円形または湾曲したパーツを巻き取り外して測定し、正確な寸法で適切な機能とフィットを確保します。

ラインスキャンとエリアスキャン技術：用途に適したソリューションを選択

産業用イメージングでは、ラインスキャンとエリアスキャン技術の違いを理解することが、適切なソリューションの選択に不可欠です。各テクノロジーの仕組みとその理想的なユースケースを以下にまとめます。

ラインスキャン技術

• 仕組み：オブジェクトがセンサを通過する際に 、画像をラインごとに作成します。高速または連続して動くオブジェクトに最適です。
• 最良の使用例：シート、円筒状物体、複雑な表面、および大きな部品などの連続材料の検査。

エリアスキャン技術

• 仕組み：単一のスナップショットで画像全体をキャプチャし、静的または中程度の移動オブジェクトに最適です。
• 最良の使用例：品目が短期間静止している生産ラインの部品を検査する。

画像合成技術で品質管理を向上

n-Sight 3800 Line Scanは、高度な画像オーバーラップ技術を使用して、フルカバレッジと非常に詳細な検査を提供し、急速に変化する生産ラインで優れた品質管理を保証します。

• 精度の向上：重複するセクションをキャプチャして完全な検査範囲を確保し、欠陥の見逃しリスクを軽減し、一貫した製品品質を確保します。
• シームレスな高速検査：高速な生産環境に最適で、動きが速い場所でも見落とされない。

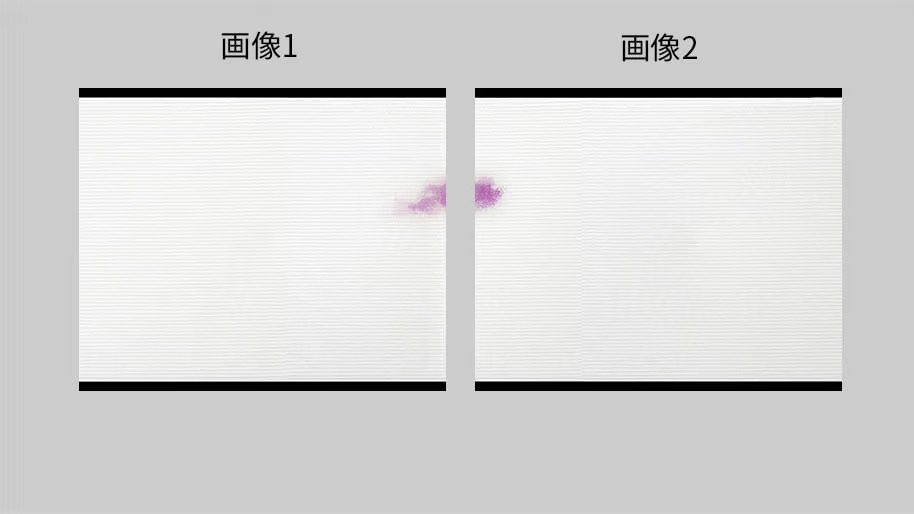

重複なし

欠陥や特徴は2つの画像に分割され、その間に隙間があります。

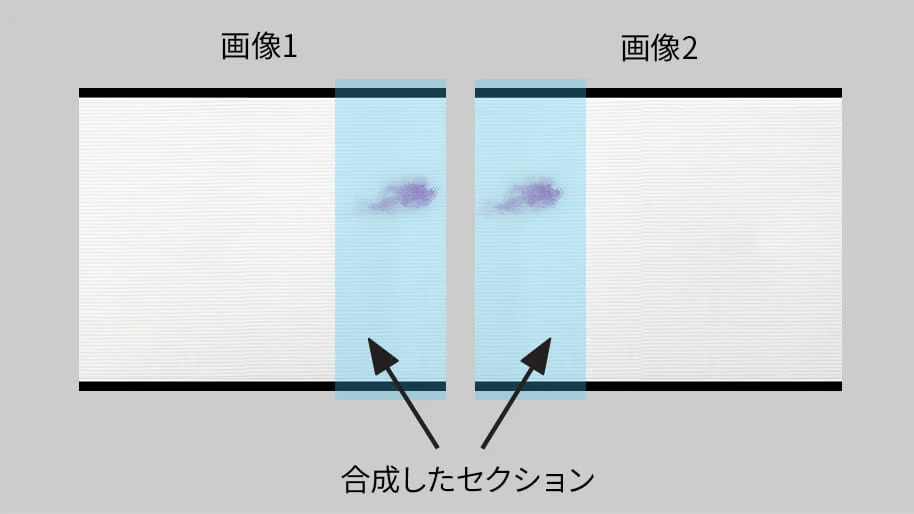

オーバーラップあり

欠陥や特徴は2つの画像に分割されることはなく、カバレッジに隙間はありません。

オートメーションの課題に対応するビジョンツールセット

n-Sight 3800 Line Scan は、AI 搭載のルールベースのツールを 1 つの強力なビジョンシステムに統合し、幅広いエラー防止アプリケーションに比類のない柔軟性を提供します。シンプルなタスクから複雑な問題まで、In-Sight 3800 Line Scan は、自動化を正確かつ簡単に最適化するために必要なすべてを提供します。

AIツール

リアルタイムで正確な結果を得るために、デバイス上で画像を直接処理する AI を活用したエッジラーニングツールを活用します。サンプルベースのトレーニングで、以前の経験がなくても、これらのツールは使いやすく、迅速な導入を可能にします。

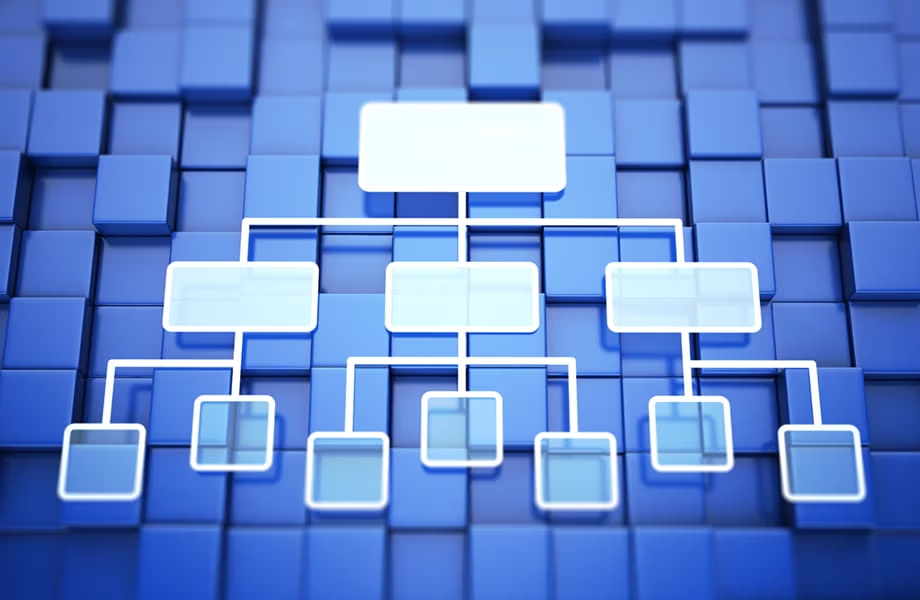

ルールベースのビジョンツール

n-Sight 8900 には、業界実績のあるルールベースのツールの広範なライブラリも搭載されており、厳しい検査に挑むための高度な機能を提供します。これらには以下が含まれます。距離測定、ピクセル数やパターンのカウント、数学および論理ツールなどがあります。

完全なビジョンツールセットを備えたIn-Sight 3800 Line Scanは、製造メーカがあらゆる複雑なタスクに取り組めるようにし、生産性を高め、運用全体の品質管理を保証します。

クラス最高のテクノロジーとカスタマイズされたガイダンスにより、あらゆるビジョンの計画、展開、拡張が容易

当社のデバイスは、常にこれまでにない精度で極小対象物の詳細さえも見ることができます。当社の業界をリードするサポートは、セルフサービスのリソースから専門家のグローバルネットワークまで、お客様が望む方法で機能します。

【仕 様】

In-Sight 3800ラインスキャンシリーズの仕様
画像センサ	1K モード	2Kモード	4K モード
色深度	8ビットモノクロ	8ビットモノクロ	8ビットモノクロ
ラインレート（最大、フル解像度）	87 kHz（11.5 μs/ライン）	169 kHz（5.9 μs/ライン）	84 kHz (11.9 μs/ライン）
センサタイプ	1インチCMOS	1インチCMOS	1インチCMOS
センサ特性	14 μm x 14 μm 正方格子	7 μm x 7 μm 正方格子	3.45 x 3.45 μm正方格子
最大画像解像度（ピクセル）	1024 x 16376 (16 MP)	2048 x 16376 (32 MP)	4096 x 16376 (64MP)
電子シャッター速度	0.1～100万μs	0.1～100万μs	0.1～100万μs

In-Sight 3800ラインスキャンビジョンシステム
メモリ	4 GB
レンズタイプ	Cマウントのみ
トリガ	1 光絶縁、取得トリガ入力
ディスクリート入力	1 光絶縁、取得トリガ入力 クワドラチュアサポート用の2つの専用エンコーダライン入力 1 つの追加汎用入力
ディスクリート出力	最大2つの高速出力
エンコーダの仕様	10～30 VDC（最大500 kHz）
状態表示LED	合否判定LEDおよびインジケータリング、ネットワークLEDおよびエラーLED
ジョブ／プログラムメモリ	7.2GBの不揮発性フラッシュメモリ、リモートネットワークデバイスを介した無制限ストレージ
画像処理メモリ	1 GB
ネットワーク通信	2つのEthernetポート、自動MDIX付き10/100/1000 BaseT IEEE 802.3 TCP/IP プロトコル DHCP、静的、リンクローカル IP アドレス構成をサポート
通信プロトコル	TCP/IP、PROFINET、EtherNet/IP、SLMP、ModbusTCP、(S)FTP、RS-232C、IEEE 1588 (CIPSync)
IEEE 1588 対応	タイムスタンプ分解能：8ns、透明クロックによる同期精度：5ns
消費電力	DC24V±10%、最大2.0A
材料	アルミダイカストおよび亜鉛製ハウジング
仕上げ	塗装済み
取り付け	4個のM3スレッド付きマウントホール サポート対象のマウントについては「アクセサリ」を参照 パターン：長さ44.25mm（1.74インチ）、幅22mm（0.87インチ）側1、幅18mm（0.71インチ）側2
重量	In-Sight 3800、付属品なし：570 g (20.10 oz) 45mmプラスチック製Cマウントカバー付き（COV-380-CMNT-45）：625g（22.0オンス） - レンズなし 60mmプラスチック製Cマウントカバー付き（COV-380-CMNT-60）：635g（22.4オンス） - レンズなし 75mmプラスチック製Cマウントカバー付き（COV-380-CMNT-75）：650g（22.9オンス） - レンズなし
周囲／環境温度	0°C～40°C（32°F～104°F）
保管温度	-20°C～80°C（-4°F～176°F）
湿度	95%未満、結露しないこと
保護	すべてのケーブルが適切に取り付けられたIP67（または付属のコネクタプラグが取り付けられた状態）およびIP67-ratedのカバー
衝撃（梱包）	IEC 60068-2-27：ケーブルまたはケーブルプラグおよび150グラム以下のレンズを取り付けた状態で18回の衝撃（X、Y、Zの各軸上の各極性で3回の衝撃）80 Gs（11 ms、半正弦波で800 m/s2）
振動（出荷および保管）	IEC 60068-2-6：ケーブルまたはケーブルプラグおよび150グラム以下のレンズを取り付けた状態で、3つの各主要軸上で2時間にわたる10 Gs（100 m/s2 / 15 mmで10～500 Hz）の振動試験
規制／適合性	CE、FCC、KCC、TÜV SÜD NRTL、EU RoHS、中国RoHS
