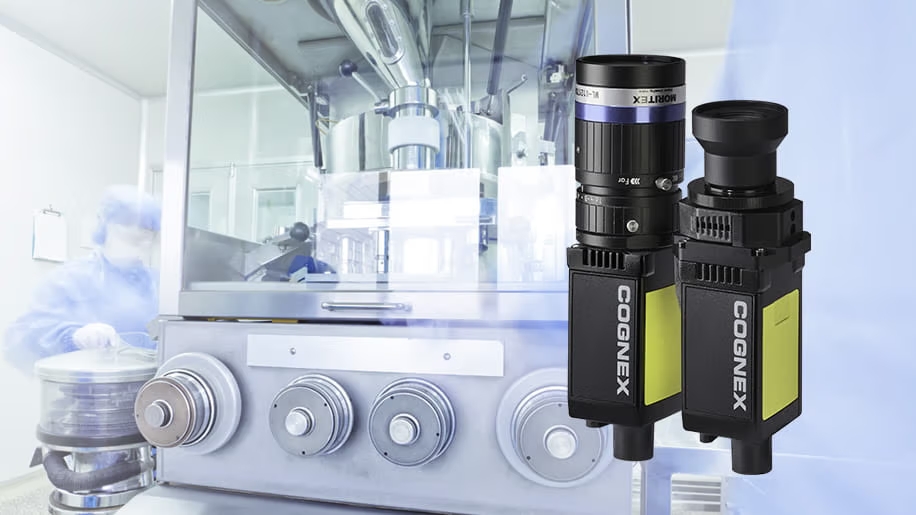

In-Sight 8900シリーズ
（コグネックス株式会社）
【概 要】
規制要件を満たしながら、欠陥検出と追跡プロセスを自動化
In-Sight 8900 は、規制の厳しい業界の OEM 向けに構築されたコンパクトな AI 駆動ビジョン システムです。高度なAI機能と強力な画像処理機能を備え、精密で自動化された検査を行い、製品の品質を確保し、コストのかかるリコールのリスクを低減します。
完全に統合された機能とコンプライアンスをサポートする機能により、In-Sight 8900 は展開を簡素化し、完全な 21 CFR Part 11 対応能力を提供し、規制環境に最適なソリューションとなります。
【特 長】

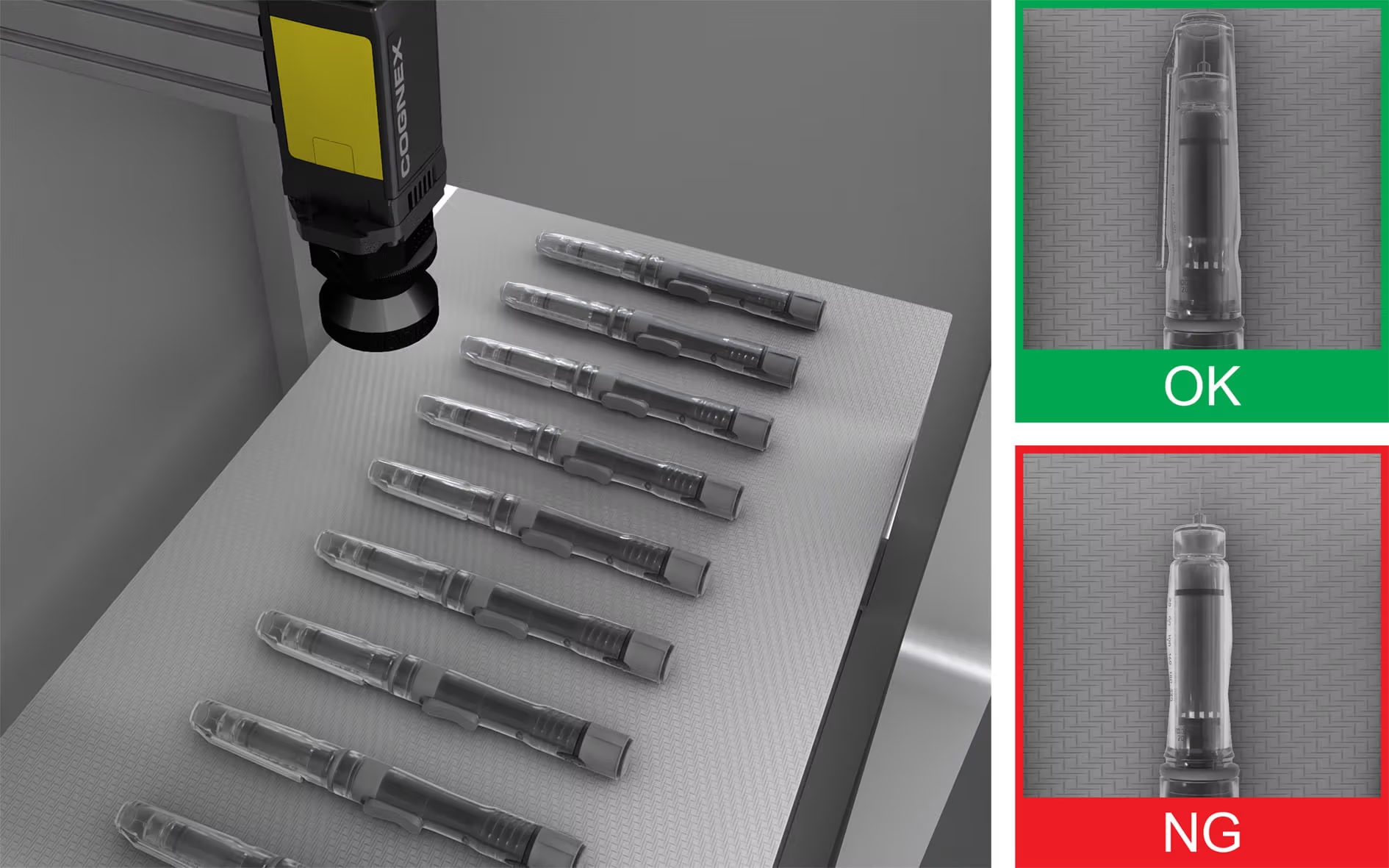

主なアプリケーションとユースケース
In-Sight 8900 は、製薬および医療機器製造、自動車産業など、さまざまな重要な検査プロセスを実行します。
- 有無検出：損傷または欠落したコンポーネントを特定し、製品の完全性を確保する
- 検査：品質基準に準拠するため、不正確なマーキング、部品不足、印刷エラーなどの欠陥を検出
- 測定：製品の寸法を計測し、仕様を満たし、一貫性を維持する
- 組立確認：生産の最終段階でコンポーネントが存在し、正しく配置され、完全に組み立てられていることを確認する
- 追跡とトレース：さまざまなバーコードをデコードして、信頼性の高いエンドツーエンドのトレーサビリティを実現
- 光学式文字認識：歪んだ文字、斜めの文字、または直接パーツマークの付いた文字など、ロットコードやさまざまなテキストタイプを読み取って、正確なパーツトラッキングを実現
エンドツーエンドの21 CFR Part 11対応をサポート
監査ログやシングルサインオン（SSO）などの高度な機能を備えたIn-Sight 8900ビジョンシステムは、メーカーが21 CFR Part 11に準拠するのに役立ちます。これらの機能により、電子記録と署名の安全で効率的で信頼性の高い管理が保証され、オペレーション全体の生産性とセキュリティが向上します。
監査ログ
- 包括的な追跡：日付とタイムスタンプでオペレータのアクションを自動的に記録します。
- 効率的な記録取得：レビューのために記録を簡単に見つけてアクセスします。
- データの完全性：変更が既存のレコードを上書きしないようにすることで、データ損失を防止します。
シングルサインオン
- Microsoft Windowsによる一元管理：Microsoft Windowsの認証情報によるセキュアなアクセスで認証を簡素化し、複数のパスワードが不要になります。
- 管理されたアクセス：システムへのアクセスを許可されたユーザーのみに制限します。
- 確認済みID：記録に電子署名する個人の身元を確認します。
- 安全な認証：堅牢なセキュリティプロトコルにより、不正アクセスからシステムを保護します。
- ユーザー固有の設定：個々のユーザーのデフォルトビューをカスタマイズして、より個別のコントロールを提供
完全なビジョンツールセットで自動化の課題を解決
In-Sight 8900 は AI 搭載のルールベースのツールを 1 つの強力なビジョンシステムに統合し、幅広いエラー防止アプリケーションに比類のない柔軟性を提供します。In-Sight 8900 には、簡単かつ正確に自動化を最適化するために必要なツールがあります。
AIツール
リアルタイムで正確な結果を得るために、デバイス上で画像を直接処理する AI を活用したエッジラーニングツールを活用します。サンプルベースの学習で、これまでの経験がなくても、これらのツールは使いやすく、迅速な導入を可能にします。
ルールベースのビジョンツール
In-Sight 8900 には、業界で実績のあるルールベースのツールの広範なライブラリも搭載されており、複雑な検査に対応する高度な機能を提供します。これらには以下が含まれます。距離測定、ピクセル数やパターンのカウント、数学および論理ツールなどがあります。
クラス最高のテクノロジーとカスタマイズされたガイダンスにより、あらゆるビジョンの計画、展開、拡張が容易
当社のデバイスは、常にこれまでにない精度で極小対象物の詳細さえも見ることができます。当社の業界をリードするサポートは、セルフサービスのリソースから専門家のグローバルネットワークまで、お客様が望む方法で機能します。
【仕 様】
| In-Sight 8900ビジョンシステム | |
|---|---|
| メモリ | 4 GB |
| レンズタイプ | CマウントまたはCognex高速リキッドレンズオートフォーカス |
| ディスクリート入力 | 1 光絶縁、汎用入力 |
| ディスクリート出力 | 2つの光絶縁高速出力 |
| 状態表示LED | ネットワーク LED と 2 つの設定可能な LED |
| ハイスピードリキッドレンズのサイクル寿命 | フォーカスサイクル数：1800 Mサイクル |
| 画像処理メモリ | 512 MB SDRAM |
| ネットワーク通信 |
イーサネットポート x 1、10/100/1000 BaseT、auto MDIX搭載。IEEE
802.3 TCP/IP プロトコル DHCP、静的、リンクローカルアドレス構成をサポート |
| 通信プロトコル | TCP/IP、PROFINET、EtherNet/IP、SLMP、ModbusTCP、（S）FTP |
| 消費電力 |
DC24V±10%、最大2.0A クラス III パワー・オーバー・イーサネット (PoE) USB-C 電源 1.5 A 以上 |
| 材料 | アルミダイカストおよび亜鉛製ハウジング |
| 仕上げ | 塗装済み |
| 取り付け |
4個のM3スレッド付きマウントホール
サポート対象のマウントについては「アクセサリ」を参照 パターン：長さ44.25mm（1.74インチ）、幅22mm（0.87インチ）側1、幅18mm（0.71インチ）側2 |
| 重量 |
付属品なしのIn-Sight 8900：205 g（7.2 oz）。 高速リキッドレンズ（25mm）の場合：320g（11.3オンス）。 |
| 周囲／環境温度 | 0°C～40°C（32°F～104°F） |
| 保管温度 | -20°C～80°C（-4°F～176°F） |
| 湿度 | 95%未満、結露しないこと |
| 保護 | すべてのケーブルが正しく取り付けられ、レンズが正しく取り付けられているIP40 |
| 衝撃（梱包） | IEC 60068-2-27：ケーブルまたはケーブルプラグおよび150グラム以下のレンズを取り付けた状態で18回の衝撃（X、Y、Zの各軸上の各極性で3回の衝撃）80 Gs（11 ms、半正弦波で800 m/s2） |
| 振動（出荷および保管） | IEC 60068-2-6：ケーブルまたはケーブルプラグおよび150グラム以下のレンズを取り付けた状態で、3つの各主要軸上で2時間にわたる10 Gs（100 m/s2 / 15 mmで10～500 Hz）の振動試験 |
| 規制／適合性 | CE、FCC、KCC、TÜV SÜD NRTL、EU RoHS、中国RoHS |

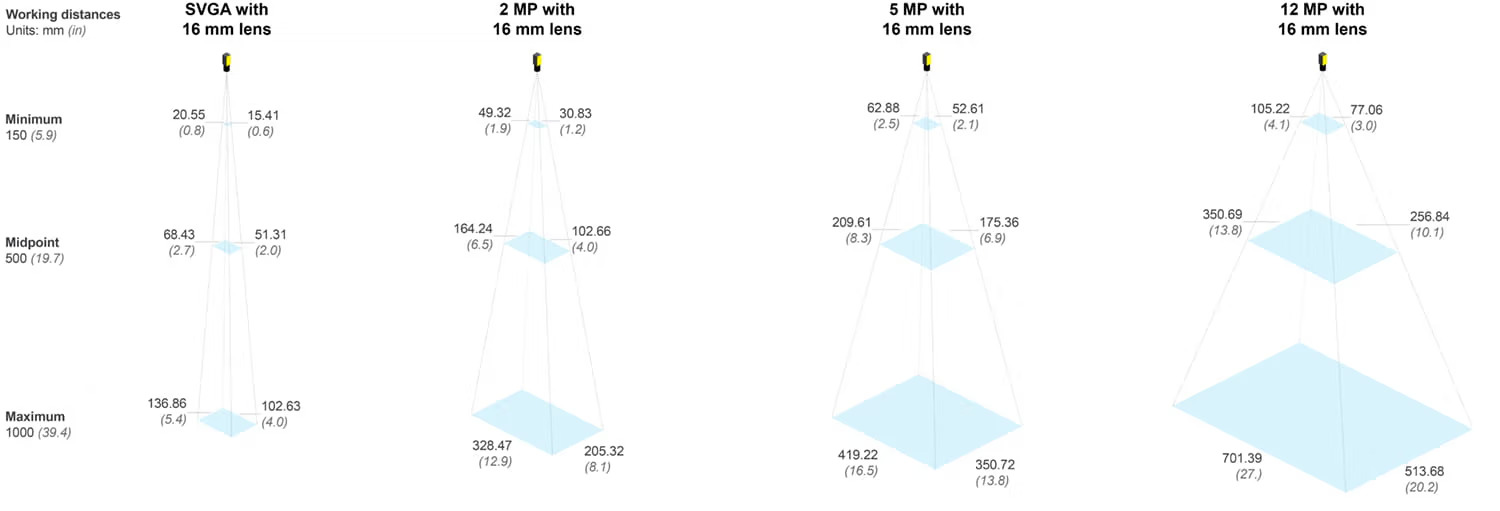

FOV IS8900 16mm

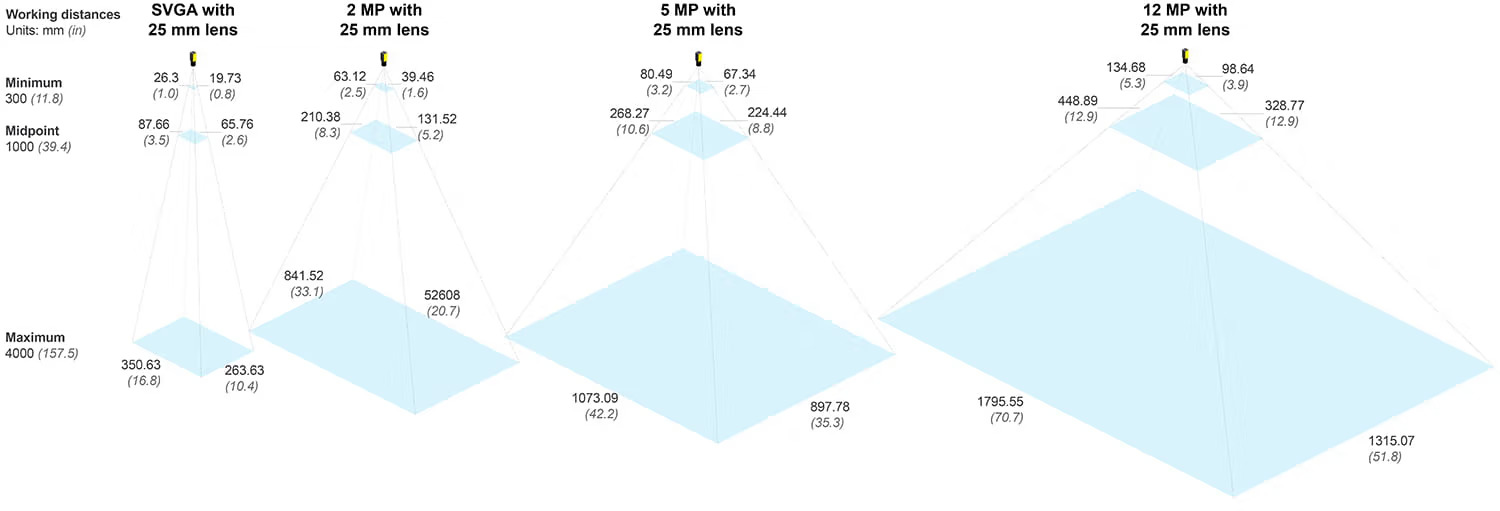

FOV IS8900 25mm

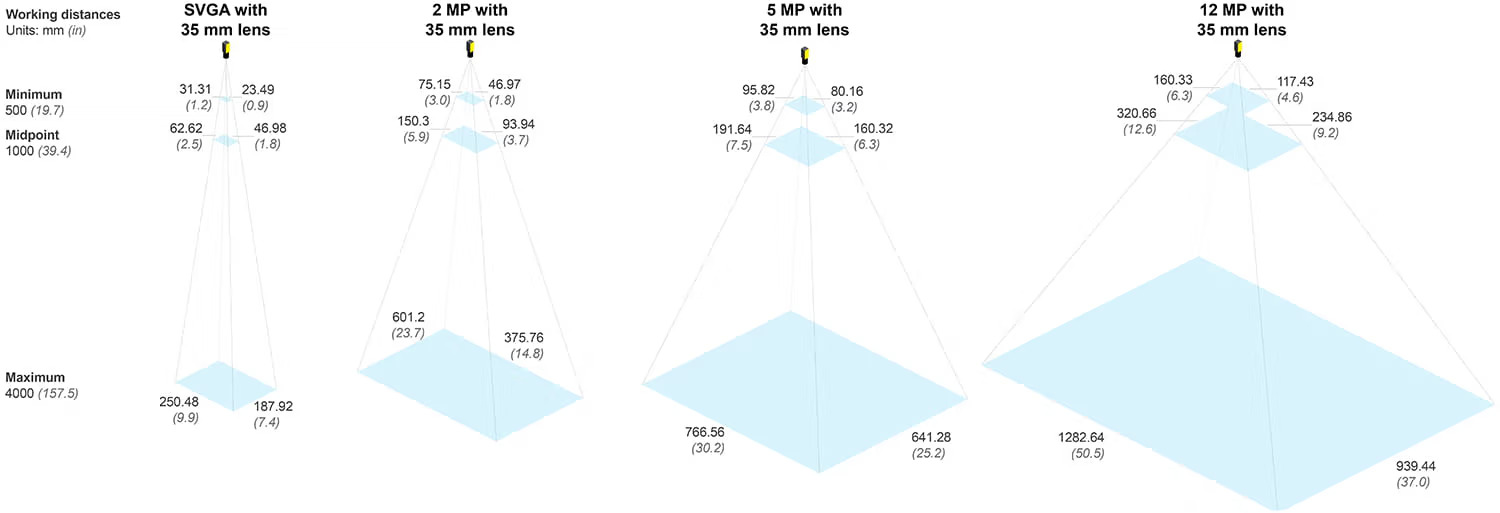

FOV IS8900 35mm
| In-Sight 8900シリーズの仕様 | ||||||||
|---|---|---|---|---|---|---|---|---|
| 画像センサ | IS8900M | IS8900C | IS8902M | IS8902C | IS8905M | IS8905C | IS8912M | IS8912C |
| 色深度 | 8ビットモノクロ | 24ビットカラー | 8ビットモノクロ | 24ビットカラー | 8ビットモノクロ | 24ビットカラー | 8ビットモノクロ | 24ビットカラー |
| フレームレート（最大、フル解像度） | 142 fps | 100 fps | 86 fps | 49 fps | 47 fps | 29 fps | 21 fps | 10 fps |
| センサタイプ | 1/5.3インチCMOS、グローバルシャッター | 1/2.3インチCMOS、グローバルシャッター | 1/1.8インチCMOS、グローバルシャッター | 1/1.1インチCMOS、グローバルシャッター | ||||
| センサ特性 | 対角線2.7 mm、 2.74 x 2.74 μm正方格子 |
対角6.2 mm、 2.74 x 2.74 μm正方格子 |
対角線8.8 mm、 2.74 x 2.74 μm正方格子 |
対角線14 mm、 2.74 x 2.74 μm正方格子 |
||||
| 最大画像解像度（ピクセル） | 800 x 600 | 1920 ✕ 1200 | 2448 x 2048 | 4096 x 3000 | ||||
| 電子シャッター速度 | 29.1 μsから200,000 μs | 29.1 μsから200,000 μs | 29.1 μsから200,000 μs | 29.1 μsから200,000 μs | ||||
