■MacromaX オールインワンタイプ EV-1 NTSCバージョン (GOKOカメラ株式会社)


深い被写界深度・抜群の操作性で大好評!
面倒な設定、設置も一切不要のオールインワンタイプ
製品外観



【概 要】

モニター、カメラユニット(標準倍率VZ3-45)、ワーキングステージ、照明のすべてがセットになった「オールインワン」タイプ。これ1台あれば「スイッチ・オン」ですぐに拡大検査が可能。
カメラを手に持つ必要もなく、接眼レンズを覗き込む必要もありません。両手を自由に使いながら検査ができるマイクロスコープです。
深い被写界深度&リアルタイム表示により、凹凸のある被写体でもフォーカスを合わせ直す必要がありません。被写体を動かしながらの検査もとても快適!
安心・安全の日本製。購入後のサポートも安心です。
創立から63年。8ミリ編集機及びコンパクトカメラにおいて、自社ブランド・OEM供給により生産台数・世界シェア共に世界一記録を持つGOKO(ゴコー)が開発・製造・販売しております。
※「EV-1Dデジタルバージョン」も好評発売中



【主な特長】

これは便利!GOKO独自のVFFズーム
「ピント調整をくりかえしているうちに、どこを観ているのかわからなくなってしまう」...そんな経験はありませんか?
EV-1(NTSCバージョン)では、一度ピントを合わせれば倍率を変えている間もずっとピントが合ったまま観ることができ大変便利です。倍率を変えるたびにピントを合わせ直す必要がありません。
倍率ノブを左右に動かすだけで、ピントが合ったままの倍率変更が可能です。
VFFズーム
VFFズーム
VFFズーム
高輝度LEDを採用。便利なライティングシステム
ライティングシステムには高輝度・長寿命のLEDを採用。電球替えの必要がほとんどなく、また、被写体が熱をおびることもありません。
①右からの直射照明は傾きや高さ、照度調整が簡単。
②透過照明のON/OFF切替も可能です。
①と②を自在に組み合わせてお使いいただけます。
300x
タイムラグの心配がないNTSC方式
NTSC信号を採用しているため、タイムラグがないリアルタイム映像が得られます。被写体を動かしながらの検査・観察に大変便利。
スピードが求められる検査にも非常に多くのご好評をいただいております。
深い被写界深度
デジタル処理によって得られた深度ではなく、アナログのメリットを活かした観やすく深い被写界深度を実現。細部の確認にも大変有効です。立体的な成形品や基板などの凹凸のある被写体でも、フォーカスを合わせ直す必要がありません。リアルタイム映像と深い被写界深度のおかげで、検査時間が大幅に短縮できると大好評!
倍 率 被写界深度
33倍時 10mm
98倍時 2mm
※倍率は14型モニター上での値です。
長いワーキングディスタンス。広い作業エリアが確保できます!
顕微鏡等と違い、カメラと被写体の距離を長く取ることができます。被写体を動かしながらの検査や、被写体に対する作業をしながらの確認に最適です。カメラユニットの上下調節により、最長45mmまでの高さの被写体に対応できます。
倍 率 被写体との距離
33倍時 45mm
98倍時 38mm
安定感がありながらコンパクトで省スペース!
安定感のある頑丈なステージのついたEV-1ですが、コンパクトサイズなので移動はとても簡単。スペースをとりにくいラインや作業現場にも置くことができます。「今日は別のラインに置いて検査したい」などと、日によって使用場所を変えたい場合にも便利です。
仕上がり検査、実装チェックにも大活躍
実際にご購入いただいた方の使用例です。様々な用途にご活用いただき、観やすさ・使いやすさを実感していただいております。
・機械加工品の仕上がり検査に(バリ、加工不良のチェック、表面のキズ等)
・プレス品の穴形状のチェックに
・電子部品の実装チェックに(半田不良のチェック等)
カメラユニットの変更・追加購入も可能です
EV-1はモニター、カメラユニット(標準倍率VZ3-45)、ワーキングステージ、照明のすべてがセットになったオールインワンタイプであり、標準倍率カメラユニットVZ3-45が標準装備されていますが、カメラユニットのみを変更し、別の倍率にカスタマイズしてご購入いただくことも可能です。
たとえば「標準倍率カメラユニット VZ3-45」の代わりに「低倍率カメラユニット VZ2-8」を装着したセットに変更し、交換用として「標準倍率カメラユニット VZ3-45」単体を追加購入いただくこともできます。

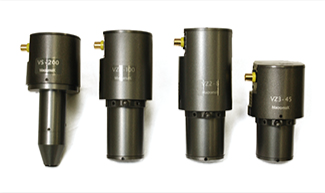

【オプションカメラユニット】

写真右から
・標準倍率カメラユニット VZ3-45(EV-1標準装備品)
・低倍率カメラユニット VZ2-8
・高倍率カメラユニット VZ2-100
・超高倍率カメラユニット VS200
オプションカメラユニット
※EV-1に標準装備されている「標準倍率カメラユニット VZ3-45」は、電子部品の実装チェックや  機械加工品の仕上がり検査等に最適な倍率であり、最も多くご利用いただいております。
型番 種類 倍率 VFFズーム 視野範囲
VZ2-8 低倍率 11〜18倍 11倍時:20.29o×27.06o 18倍時:11.98o×15.98o
VZ3-45 標準倍率 33〜98倍 33倍時:7.38o×9.84o 98倍時: 2.21o× 2.95o
VZ2-100 高倍率 88〜219倍 88倍時:2.44o×3.25o 219倍時:0.87o×1.17o
VS200 超高倍率 440倍 440倍時:0.49o×0.65o
※倍率は14型モニター上での値です。



【各カメラユニットの倍率イメージ】

VZ2-8(低倍率) VZ3-45(標準倍率) VZ2-100(高倍率) VZ2-100(高倍率)
11倍
11倍
33倍
33倍
88倍
88倍
440倍
440倍
18倍
18倍
98倍
98倍
219倍
219倍
モニターにはブライトボリューム、カラーボリューム付き
輝度、色合いをお好みの状態に調整する事ができます。



【オプション】

USB2.0 キャプチャーユニット
NTSC出力タイプの電子映像拡大器、光学映像モニター映出装置の映像をパソコン上でリアルタイム表示、静止画/動画保存できます。
USB2.0 キャプチャーユニット
リングライト RL-10
影の発生が少なく、比較的均一な照明が可能です。ライトコントローラ付。リングライトRL-10とカメラユニット単体での使用も可能です。
リングライト RL-10
自在ステージ
ステージを自在に傾けることで、被写体を動かすことなく全方位からの観察・撮影が簡単に!EV-1、EV-1Dのステージ上に簡単に設置可能です。滑りにくいゴム仕様。
自在ステージ
奥行140mm以上の被写体をご覧になる方へ
EV-1は広いワーキングスペースを持つ商品ですが、奥行きが140mm以上ある被写体を観る場合には、セット販売品のEV-1としてではなく、カメラユニットのみを購入され、市販のコピースタンド、フレキシブルアームと組み合わせて使用されることをお勧めします。
右記構成に必要なものは以下の商品です。
※EV-1を通常のセット品として通常使用される場合はこの限りではありません。
自在ステージ
カメラユニット
カメラユニット
リングライトRL-10
リングライトRL-10
フレキシブルアーム
フレキシブルアーム
コピースタンド
コピースタンド
5.6型液晶モニター
別売5.6型液晶モニター

画像は標準倍率
カメラユニットVZ3-45

ACアダプターは
こちらに接続します

市販品

カメラ用の市販品

あるいはお手持ちのテレビモニター



【仕 様】

型式 電子映像拡大器 EV−1 NTSCバージョン
映像信号 NTSCコンポジット
電子シャッター 1/60〜1/100,000秒(自動可変)
合焦方式 VFFズームシステム
モニター表示倍率 33〜98倍(14型モニター使用時)/13〜40倍(付属モニター上)
液晶モニター TFT5.6型カラー液晶モニター
照明 高輝度LEDによる直射照明及び透過照明。(スイッチ及びボリュームでON/OFF可能)
映像入出力 ワーキングステージ背面端子パネルよりコンポジット信号映像入力/出力(RCAピンジャック75Ω)
その他出力 ①TV、PC(別売USB2.0キャプチャーユニット使用)への映像出力
②DC12V出力(カメラユニット用、モニター用、オプション製品用DCジャック)
電源入力 DC12V:専用アダプターより12Vを供給
ACアダプタ入力電圧:AC100〜240V
動作環境 0〜+40℃
外形寸法 180(幅)×340(高さ)×190(奥行)mm
重量 3.3kg
付属品 ①ステージパネル(受け皿タイプ) ②コネクターケーブル×2、ACアダプター(DC12V)
製造地 日本
