■マルチディスタンススコープ GOKO EV-6HD

（GOKO映像機器株式会社）

下記説明文中の「当社」「弊社」は「GOKO映像機器株式会社」を指します。

【概要】【主な特長】【オプション】【仕様】

【概要】

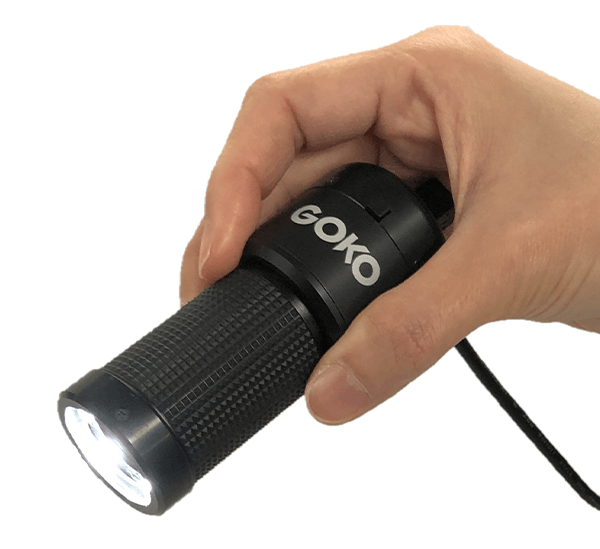

●GOKOの光学技術を凝縮したプロユースの鮮明さ ●iPadに接続して観察・保存もできます ●遠景からマクロまで一台で可能 ●片手持ちで色々な角度からの観察はもちろん、工作機械や塗装機械にセットして離れたところからの目視検査にも最適。三脚ホルダーが標準付属。 ●フレームレート30fps～50fpsで遅延が少なく眼精疲労が大幅に減少 ●USBバスパワー。ケーブル１本でPCに接続します ●Zoom等でリモート利用可能。リアルな拡大映像を遠隔観察・遠隔医療に ●計測ソフトウェア標準付属。日常的に使う各種測長や新機能を搭載 ●安心・安全の日本製、購入後のサポートも安心です創立から約70年。8ミリ編集機及びコンパクトカメラにおいて、自社ブランド・OEM供給により生産台数・世界シェア共に世界一記録を持つGOKO（五光）が、光学機器専門メーカーとして設計開発から製造販売まで一貫してご提供しています。

【主な特長】

GOKOの優れた光学設計とカメラ技術で安定した高精細画像を実現

定評のある光学設計により遠景から近接まで鮮明な画像を映出。
マクロから遠景まで収差が少なく鮮明な映像を撮影できます。
また、30fps~50fpsのフレームレートで遅延が少ないため、目視検査時にもストレスが少なく、精度の高い動画撮影が可能です。

基板	旋盤加工	毛穴と毛根

蝶の羽	遠景

「現場」で力を発揮する、プロユースの実力派です

iPad（Type-C搭載）に接続して鮮明な画像の観察、保存が可能です。

ノートパソコンを活用する現場では、市販のパソコンテーブルを使えば、ハンズフリーでパソコンを使用でき、パソコンの置き場がない場所でも一人でスコープを片手操作できます。

Zoom、Teamsで現場の状況をリアルタイムで共有し、遠隔地にいるベテラン社員からの指示を受けたり、各拠点にいる新人への教育も簡単に実現します。

iPadを使ったカウンセリング

市販のパソコンテーブルを
使った当社機器の活用例

グローバルシャッター採用。動く被写体でも歪みにくい。

一般的なスコープと異なり、プロユースで使われることの多いグローバルシャッターを備えたセンサーを搭載しています。全画素の同時露光ができるため、動体撮影でもローリングシャッター現象による歪みのない撮影をすることができます。

走行中の電車を撮影した画像での比較

GOKO EV-6HDで撮影		ローリングシャッターのスコープで撮影

遠景からマクロ160倍まで^※1一台で実現！

超拡大も遠景も１台で撮影できます

被写体からの距離と撮影範囲のめやす

※1）倍率は20型モニター使用時

※2）「ワーキングディスタンス21.3mm」はフォーカスキャップを装着し被写体に接触させた場合の距離

離れた場所からも観察が可能です

無限遠から近接までの撮影ができるため、加工状態の観察にも最適です。
工作機械や塗装状態の観察や目視検査・モニターを強力にサポートします。


旋盤切削加工を拡大観察		旋盤加工①		旋盤加工②

旋盤の樹脂切削加工状態を鮮明に拡大

ドライバー不要。iPadでの観察や、
Zoomでのリアルタイム報告にも使えます

USBバスパワー駆動。１本のケーブルをPCに接続するだけ。
iPadやノートパソコンを使えばコンセントがない場所でも使用できます。（iPad OS17でUVCがサポートされ、Type-C搭載iPadに接続して観察・保存ができるようになりました。Type-CへのUSB変換アダプタをご用意ください）。

片手でピント調整リングを回すだけでどなたでも簡単に使えます。

リモート利用として、ZoomやSkypeで遠隔地のパソコンに拡大映像をリアルタイムで送ることもできます。
「加工状態を拡大して離れた拠点から確認したい」「拡大検査中の映像を営業技術がお客様と共有しながらご説明したい」「遠隔医療時に、体や顔全体と怪我の部位の拡大映像とをリアルタイムで鮮明に共有したい」など、コロナ禍においても有効にご活用いただけます。
リアルな鮮明映像をマクロから遠景まで１台で簡単に映し出し、遠隔地と共有できます。

Zoomを活用し、遠隔地へもリアルタイム共有

選べる二種類の計測ソフトウェア

お客様のご要望に応じて計測ソフトウェアをお選びいただけます。

①「計測ソフトウェアGOKO Measure」(標準付属)

基本的な二次元計測機能搭載。
（垂直距離、円中心間距離、指定角度、３点指定円・円弧、多角形等）

②「高機能画像解析計測ソフト GOKO Measure Plus」(オプション)

多彩な二次元計測と高機能な画像処理・計測。
（ハレーション除去、HDR合成、フォーカス合成、自動選択、画像タイリング、背景差分設定、重ね合わせ表示等）


ハイダイナミックレンジ合成		フォーカス合成

［→GOKO Measure Plusの詳細はこちら（新発売）］

高性能の眼で・・・多様な用途で活躍します

各種品質検査、製造ラインのモニターチェックに、教育、美容・健康用途に。さまざまなシーンで活躍します。

工業品質検査・製造ライン等のラインチェックに

・電子基板の実装確認（リード、メニスカス等）、FPCコネクター実装状態のラインチェック

・金属加工後の表面確認、板金寸法検査・穴位置検査

・微細加工状態確認・位置確認、切削プレート寸法検査・穴位置検査

・検査機器への組み込みカメラとして

・溶接部分の拡大目視確認

・塗膜・塗装状態の検査・確認

作例画像

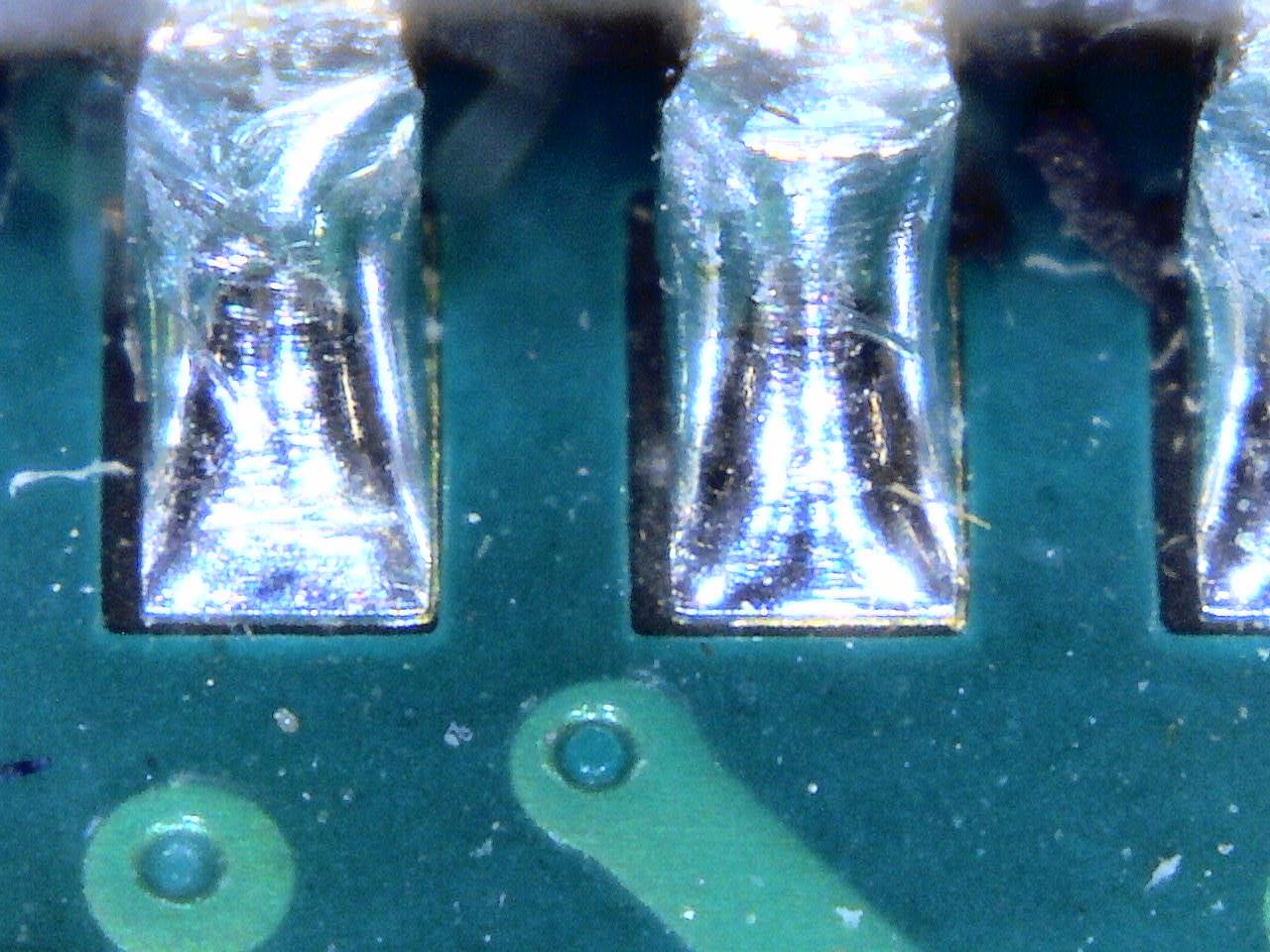

基板（低倍率）	基板（中倍率）	基板（高倍率）


旋盤加工状態の確認

美容・健康・医療研究用途に

・頭皮・毛根観察に

・皮膚の状態確認

・まつ毛（エクステ、ダニ）の確認

・口腔内、舌苔、舌の毛細血管の観察

・その他生体の撮影

作例画像


皮膚（中倍率）	皮膚（高倍率）	頭髪と頭皮


頭皮のイボ	眼球	咽頭、扁桃

ライフサイエンス、教育用途に

・花・生物・標本の撮影、拡大撮影に

・顕微鏡の代わりに大勢で観察しながら説明

作例画像

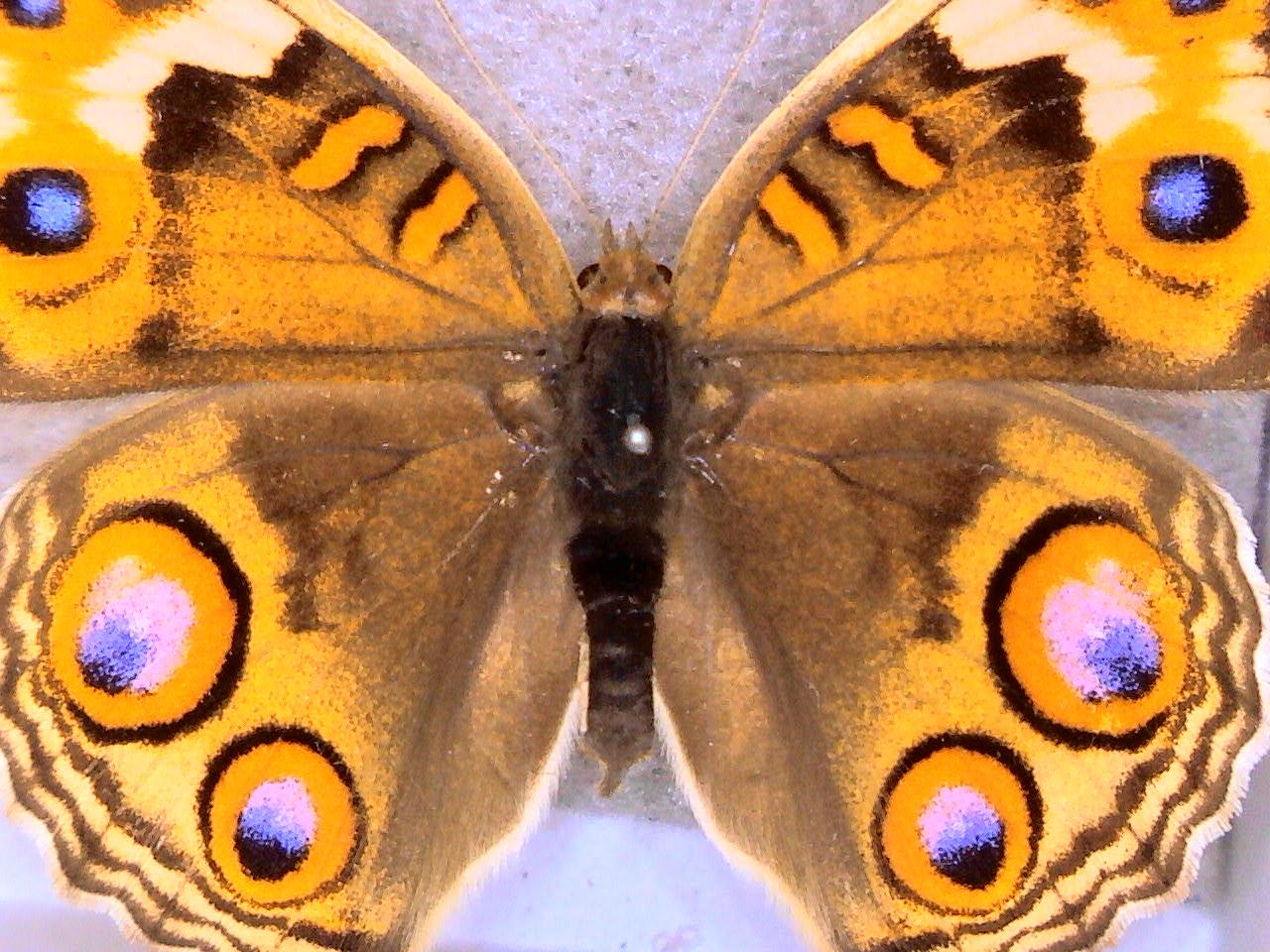

蝶の標本（低倍）	蝶の標本（高倍）	蝶の羽（低倍）


旋盤加工状態の確認

その他の場面に

・工事現場の施工前後のエビデンス撮影、外壁ひび割れ（クラック）、タイルの割れ・浮きの撮影、橋梁のヒビ・割れチェック

・講習会・勉強会にて大勢での拡大確認に

・大判カメラのピント確認に

作例画像


コーキンク゛の劣化	施工状態の確認	タイルの割れ


タイルの割れ拡大	建物全景

カメラを安定して保持する工夫があります（三脚ネジ対応）

GOKO EV-6HDはコンパクトなボディで手持ちの操作にも適していますが、観察場所に固定しての観察にも適しています。
「三脚ホルダー」が標準付属しているため、三脚ネジに対応する市販のアームやスタンドにも自由に取り付けることができます。
当社でもフレキシブルアームやスタンドをオプションで豊富にご用意しています。マグネットタイプ・クランプタイプなど、取り付け方法も多種ご用意していますので、「このような場所にも設置できるか？」「自社の機械に取り付くか？」などお気軽にご相談ください。


フレキシブルアーム１	傾斜スタンド１	スタンド例①


「三脚ホルダー」が標準付属（前面）	「三脚ホルダー」が標準付属（背面）

LEDは消灯もできます

スコープの先端に搭載された高輝度LEDは消灯も可能です。
外部照明のみを使用したい場合にも便利です。

フォーカスキャップを装着すると2焦点で観察可能に

付属のフォーカスキャップを装着すると、キャップ先端のフォーカス面に被写体を当ててピントリングを回すことで、高倍率と低倍率との2焦点で観察ができます。レンズを脱着する必要がありません。

フォーカスキャップの装着

カスタマイズのご相談も承ります

GOKOではカスタマイズを１台から承ります。

GOKO EV-6HDは、その画像の鮮明さにより、様々な分野での多様なカスタマイズをお受けしてきました。

・「微細加工検査のため、特定の位置に取り付けられるよう加工してほしい」

・「頭皮を観察するため、特定の倍率で固定しやすいよう仕様変更してほしい」

・「精密部品の画像による良否判定のため、外観検査装置用のシステムに組み込みたい」など。

ご要望をうかがった上で職人が誠実にご対応致します。
ご相談はいつでもお気軽にお申し付けください。

カスタマイズ例

【オプション】

	高機能画像解析計測ソフト GOKO Measure Plus 多彩な画像解析機能と多彩な二次元計測機能を提供するソフトウェアです。［→詳細はこちら］			カメラハンドグリップ本体に装着して片手に持ち、指先でピント調整を行えます。手にフィットして手ブレを抑え安定した観察ができます。［→詳細はこちら］

	USBフットスイッチ静止画専用（FS-1USB）静止画の撮影時に足でシャッターを切ることができます。手ブレが起きにくく、撮影の精度がアップします。［→詳細はこちら］			USBフットスイッチ静止画・動画兼用（FS-3USB）動画・静止画の撮影時にシャッターを足で切ることができます。［→詳細はこちら］

	専用セミハードケース GOKOマイクロスコープ専用のセミハードケース。外出時、出張時にコンパクトに持ち運べます。サイズは250（横）x155（縦）x80（厚さ）mmです。［→詳細はこちら］			簡易回転傾斜台30（FS-30）被写体を台に置くだけで固定できます（ミクロ吸盤使用）。90度まで傾斜するため、側面からの観察も容易です。［→詳細はこちら］

	回転傾斜台200（FS-200）ミクロ吸盤付で観察物をステージに置くだけで固定できます。マウスやラットなどの小動物観察にも。ステージ面200mm×200mm。傾斜角最大35度。［→詳細はこちら］			薄型XY微動ステージマイクロメータ型（LXY-80M） 0.01mm単位での調整が可能です。薄型で使いやすい。拡大観察時の微調整に。［→詳細はこちら］

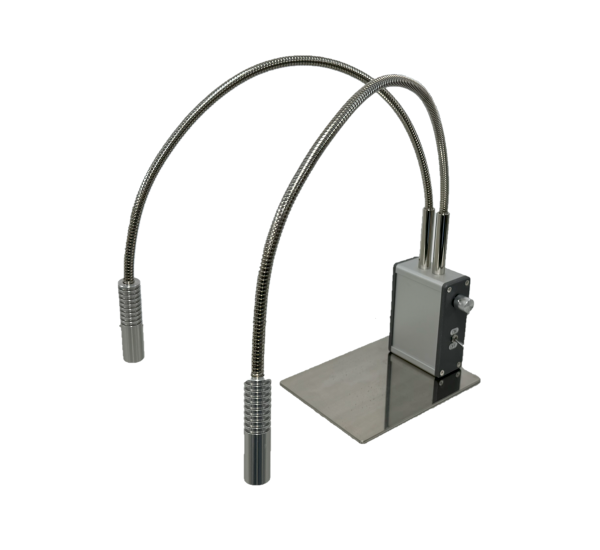

	ダブルアームLED照明 17°集光型（WAL-W17）照射方向と位置を柔軟に調整できます。17度の集光型でより強力に照明。調光機能付。プレートは錆びにくいステンレス。［→詳細はこちら］			円形ステージ型LED透過照明90 （TL-W9040）円形のLED透過照明（バックライト）です。便利なUSBタイプ。モバイルバッテリーを使えば持ち運びも簡単。外径90φ、発光面40φ。オプションのUSB調光コントローラを使用すれば調光も可能。［→詳細はこちら］

	円形ステージ型LED透過照明90用調光コントローラー（TL-CNT）円形ステージ型LED透過照明90 （TL-W9040）用の小型調光コントローラー。便利なUSBタイプです。［→詳細はこちら］			ガラスキャリブレーションチャート 2次元寸法計測の際に校正用に使用する当社特製ガラスチャートです。ガラス面に基準寸法を0.1mm単位で高精度で印刷してあります。［→詳細はこちら］

	フレキシブルアーム1 製造の状態観察等に付属の三脚ホルダを使用してカメラを任意の位置に固定してカメラの角度を自由に保持できる耐荷重500gの普及型です。［→詳細はこちら］			フレキシブルアーム2 製造の状態観察等に付属の三脚ホルダを使用してカメラを任意の位置に固定してカメラの角度を自由に保持できます。耐荷重6Kgの堅牢型です。［→詳細はこちら］

	スタンド1 生物、電子部品基板などを詳細に観察するために、付属の三脚ホルダを使用してカメラを固定します。上下動、角度調整がシンプルな普及型タイプです。［→詳細はこちら］			スタンド2 生物、電子部品基板などを詳細に観察するために、付属の三脚ホルダを使用してカメラを固定します。上下動をダイヤルで微動できる高精度タイプです。［→詳細はこちら］

	傾斜スタンド１生物、電子部品基板などを詳細に観察するために、付属の三脚ホルダを使用してカメラを固定します。上下動の微動に加えてカメラを高精度で傾斜できるタイプです。［→詳細はこちら］			自在ステージステージを自在に傾けることで、被写体を動かすことなく全方位からの観察・撮影が簡単に！EV-1Dのステージ上にも簡単に設置可能です。滑りにくいゴム仕様。（完売しました。お問い合わせください）［→詳細はこちら］

【仕様】

型式	デジタルマイクロスコープ　GOKO EV-6HD
撮像素子	1/3"　CMOSカラーカメラ　130万画素　グローバルシャッター
電子シャッター	自動可変（GOKO Measureから固定値に変更可能）
フレームレート	50fps max.(MJPG 640x480出力時） 30fps max.(MJPG1280x960,1280x720,320x240出力時）
合焦方式	ピントリングを回すことにより調整
モニター表示倍率	遠景（無限遠）～160倍［キャップ高倍率］（20型PCモニター　1280x960使用時）
照明	高輝度LEDによる直射照明
映像出力	USB2.0によるデジタル出力（USB Micro BをUSB Type Aに変換して出力）
電源入力	DC5V（USBバスパワー）
動作環境	使用温度範囲：0～＋40℃ 許容湿度範囲：MAX60％RH（結露なき事）
外形寸法	φ38.4（外径）×89.3mm（高さ）（突起部を除く）
ケーブル長	USBケーブル1.5m （USB Type A - USB Micro B）
重量	86g（ケーブル、フォーカスキャップ　除く）
付属品	①フォーカスキャップ　②USBケーブル　③計測ソフトウェアGOKO Measure ④三脚ホルダー　三脚ネジ対応（UNC 1/4）
製造地	日本

※製品の仕様や外観は予告なく変更することがあります。

※Windows7での動作検証は行っておりません。デモ機でのご確認をお願いします。
