■ルミナーエース用 光ファイバーライトガイド
(ハヤシレピック株式会社)

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

独自の製法で光ファイバーを束ねた導光用ライトガイド(バンドルファイバー)です。
ルミナーエース全機種に装着でき、用途に合わせて様々な形状をご用意しております。
製品外観


【特 長】

高効率導光を実現したオリジナルブランドのライトガイド
光ファイバー用ランプ光源、光ファイバー用LED光源にご使用いただけます。
画像処理用、目視検査用、スポットライト用 等、各種形状とバンドル径をラインナップ
特殊形状の特注製品にも対応可能
多成分ガラスファイバー
可視光線の透過性に優れた光学ガラス素材のφ50μm径光ファイバーをバンドルした光ファイバーライトガイドです。耐熱、耐湿性に優れる一般的な可視光線用のライトガイドに最適です。
UV石英ファイバー
紫外線透過性に優れる石英素材の光ファイバーライトガイドです。紫外線透過用に開発された最高級石英ファイバーを用いており、紫外線光源の導光用途に最適です。
プラスチックファイバー
コア材に可視光線の透過性に優れた高純度ポリメチルメタクリレート樹脂を用いた、安価で使いやすい光ファイバーライトガイドです。特に耐屈曲性に優れ、断線しにくい反面、耐熱性には難があります。
液体ファイバー
コア材に光透過性に優れた無毒な非可燃性液体を封入した光ファイバーライトガイドです。石英ガラスで封止してあり、多成分ガラス素材等に比べ、紫外線透過率に優れるため、紫外線透過用ライトガイドに使用されます。


【用 途】

●画像処理照明用ライトガイド
●実体顕微鏡補助照明用ライトガイド
●イルミネーション用ライトガイド
●屋内採光システム用ライトガイド


【仕様・性能】

ライトガイドをご注文の際は、ファイバー材質、外装チューブ、分岐数、先端結束径、全長、投光形状の各組合せをお選びください。
仕様・性能
仕様・性能

型式 LG PLG QLG RLG
ファイバー素材 多成分ガラス プラスチック UV石英 液体
単繊維直径 50µm 250µm 200µm 5mm
コア材屈折率 1.62 1.49 純粋石英 透明液体
クラッド材屈折率 1.51 1.40 弗素添加石英 プラスチック樹脂
開口数(NA) 0.57 0.50 0.22 0.47
素線材耐熱温度 -30℃〜+350℃ -40℃〜+80℃ -20℃〜+80℃ -15℃〜+70℃
※素線の耐熱温度であり、ライトガイド本体の耐熱温度とは異なります。

標準品ラインナップ
※黒字は標準在庫品、青字は準標準品です。青字製品の納期についてはお問合せください。

セミロック分岐型シリーズ

LGA1-5L500N, LGA1-5L1000N, PLGA1-5L500N

LGA2-5L500N, LGA2-5L1000N, PLGA2-5L500N

LGA2-5L500VN

LGA1-8L500N

フィードバック付光源装置用ライトガイド

FB-LGB1-5L1000, FB-LGB1-5L1500, FB-LGB1-5L2000,
FB-LGC1-5L1000, FB-LGC1-5L1500, FB-LGC1-5L2000

FB-LGB1-8L1000, FB-LGB1-8L2000,
FB-LGC1-8L1000, FB-LGC1-8L2000

FB-LGB1-8L1000-R50, FB-LGB1-8L-2000-R50

FB-LGB1-8L1000-LS50×1.0, FB-LGC1-8L1000-LS50×1.0

複合フレキシブル分岐型シリーズ

LGD1-5L1000, LGD1-5L2000

LGD2-5L1000, LGD2-5L2000

UV石英分岐型シリーズ

QLGC1-4L1000, QLGC1-4L1500, QLGC1-4L2000,
QLGC1-5L1000, QLGC1-5L1500, QLGC1-5L2000


4L:受光部結束径φ4、投光部結束径φ4
5L:受光部結束径φ5、投光部結束径φ5

QLGC2-3.5L1000, QLGC2-3.5L1500, QLGC2-3.5L2000


受光部結束径φ5、投光部結束径φ3.53

UV液体透過型シリーズ

RLGB1-5L1000


投光部径φ5

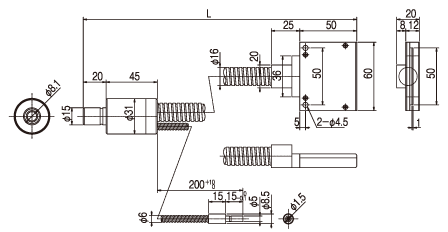

バックライト型シリーズ

LGB1-5L1000-PB60×60, LGC1-5L1000-PB60×60,
LGB1-8L1000-PB60×60, LGC1-8L1000-PB60×60

フレキシブル分岐型シリーズ

LGB1-3L1000, LGB1-3L2000,
LGC1-3L1000, LGC1-3L2000


C:フレキシブルSUSチューブ投光部結束径φ3
B:フレキシブルSUSチューブ+PVC投光部結束径φ3

LGB2-3L1000, LGB2-3L2000,
LGC2-3L1000, LGC2-3L2000


C:フレキシブルSUSチューブ投光部結束径φ3
B:フレキシブルSUSチューブ+PVC投光部結束径φ3

LGB3-3L1000, LGB3-3L2000,
LGC3-3L1000, LGC3-3L2000


C:フレキシブルSUSチューブ投光部結束径φ3
B:フレキシブルSUSチューブ+PVC投光部結束径φ3

LGB4-3L1000, LGB4-3L2000,
LGC4-3L1000, LGC4-3L2000


C:フレキシブルSUSチューブ投光部結束径φ3
B:フレキシブルSUSチューブ+PVC投光部結束径φ3

LGB1-5L500, LGB1-5L1000, LGB1-5L1500, LGB1-5L2000, LGB1-5L3000
LGC1-5L500, LGC1-5L1000, LGC1-5L1500, LGC1-5L2000, LGC1-5L3000,
PLGB1-5L500, PLGB1-5L1000, PLGB1-5L1500, PLGB1-5L2000, PLGB1-5L3000,
PLGC1-5L500, PLGC1-5L1000, PLGC1-5L1500, PLGC1-5L2000, PLGC1-5L3000

LGB2-5L500, LGB2-5L1000, LGB2-5L1500, LGB2-5L2000, LGB2-5L3000
LGC2-5L500
, LGC2-5L1000, LGC2-5L1500, LGC2-5L2000, LGC2-5L3000,
PLGB2-5L500, PLGB2-5L1000, PLGB2-5L1500, PLGB2-5L2000, PLGB2-5L3000,
PLGC2-5L500, PLGC2-5L1000, PLGC2-5L1500, PLGC2-5L2000, PLGC2-5L3000

LGB3-4L1000, LGC3-4L1000, LGB3-4L2000, LGC3-4L2000,
LGB3-5L1000, LGC3-5L1000,
PLGB3-5L1000, PLGC3-5L1000


C:フレキシブルSUSチューブ投光部結束径4L:φ4 5L:φ5
B:フレキシブルSUSチューブ+PVC投光部結束径4L:φ4 5L:φ5

LGB4-4L1000, LGC4-4L1000, LGB4-4L2000, LGC4-4L2000,
LGB4-5L1000, LGC4-5L1000,
PLGB4-5L1000, PLGC4-5L1000


C:フレキシブルSUSチューブ投光部結束径4L:φ4 5L:φ5
B:フレキシブルSUSチューブ+PVC投光部結束径4L:φ4 5L:φ5

LGB1-8L1000, LGB1-8L2000,
LGC1-8L1000, LGC1-8L2000


C:フレキシブルSUSチューブ投光部結束径φ8
B:フレキシブルSUSチューブ+PVC投光部結束径φ8

リング型シリーズ

LGB1-5L1000-R18, LGC1-5L1000-R18

LGB1-7L1000-R31, LGC1-7L1000-R31

LGB1-8L1000-R50, LGC1-8L1000-R50

LGB1-8L1000-R55, LGC1-8L1000-R55

LGB1-8L1000-R61, LGC1-8L1000-R61

ライン型シリーズ

LGB1-5L1000-LS20×1.0,
LGC1-5L1000-LS20×1.0

LGB1-5L1000-LR20×1.0,
LGC1-5L1000-LR20×1.0

LGB1-5L1000-LS50×0.4,
LGC1-5L1000-LS50×0.4

LGB1-5L1000-LR50×0.4,
LGC1-5L1000-LR50×0.4

LGB1-8L1000-LS50×1.0,
LGC1-8L1000-LS50×1.0

LGB1-8L1000-LR-R50×1.0, LGC1-8L1000-LR-R50×1.0
LGB1-8L1000-LR-L50×1.0, LGC1-8L1000-LR-L50×1.0

LGB1-8L1000-LS80×0.6,
LGC1-8L1000-LS80×0.6

LGB1-8L1000-LR-R80×0.6, LGC1-8L1000-LR-R80×0.6
LGB1-8L1000-LR-L80×0.6, LGC1-8L1000-LR-L80×0.6

LGB1-8L1000-LS120×0.4,
LGC1-8L1000-LS120×0.4

LGB1-8L1000-LR-R120×0.4, LGC1-8L1000-LR-R120×0.4
LGB1-8L1000-LR-L120×0.4, LGC1-8L1000-LR-L120×0.4

端面融着型ライトガイド
接着剤を使わずにファイバー同士を固めたライトガイドです。特注対応となりますのでお問合せください。
端面融着型ライトガイド
○接着剤を使用しないため耐熱性が向上します。
○充填面積が増えることで同じ口径での総取り込み光量増加
○出射光量最大25%アップ
※多成分ガラス、プラスチックのみ対応可能です。UV石英及び液体素材では融着型ライトガイドの製作は出来ません。


【技術資料】

ライトガイドの透過率
ライトガイドの透過率
光ファイバー伝送損失波長特性
光ファイバー伝送損失波長特性
