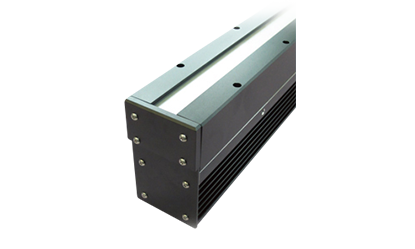

■ラインエース

（ハヤシレピック株式会社）

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

より明るく、放熱効果が増し、レンズが選べて、そしてお安くなりました！
ラインエースは１品１品カスタマイズ可能なオーダーメイド製品です。

【特長】

●用途により、拡散光タイプ、疑似平行光タイプ、集光タイプのレンズを選択可能。

●レンズ取り外しが可能で高いメンテナンス性を実現

●ハロゲン150W及びメタルハライド光源クラスの照度

●サイズは拡散光タイプ、疑似平行光タイプともに0.2～4.0mまで製作可能(乳半板仕様は3.2mまで)

●ブロック単位での光量微調整が可能、光量ムラを極限まで抑えました

●安心のファンレス設計で粉塵・振動を嫌う装置への組込みに最適

●50,000時間の長寿命※

※光学部とLED部が分離するので、LED基板の交換が可能です。

※理想環境下で運用した場合の期待値です。保証値ではありません。

【用途】

●ラインセンサーカメラの補助照明

●生産ライン向け製造装置の組込み照明ユニット

【外観図（コネクタ位置サイドの場合）】

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

【仕様・性能】

発光色	白
発光面長さ	200‐4000mm（発光1ブロック：200mm単位より）
消費電力	最大 20W（発光面長さ：200mm、電源：LP-2424RA5使用時）最大 40W（発光面長さ：200mm、電源：LP-2448RA5使用時）
筐体材質	アルミニウム
使用環境	温度：0℃ - +40℃、湿度：20% - 80%RH（但し、結露無きこと）
冷却機構	ファンレス自然空冷
適用電源型式	LP-2424RA5 / LP-2424RD5
適用電源型式	LP-2448RA5 / LP-2448RD5

※照明と電源を接続するためのケーブルが別途必要となります。詳細はお問い合わせください。

ラインエース標準型式

発光色

光学仕様

ケーブル出し位置（レセプタクル位置）

W	白

GD	疑似平行 + ディフューザー
GN	疑似平行 + 乳半板
KD	拡散 + ディフューザー
KN	拡散 + 乳半板

TC	底面　センター
TS	底面　横
S	横面

※ 発光幅 200~1000mm レセプタクル：1か所

※ 発光幅 1200~2000mm レセプタクル：2か所

※ 発光幅 2200mm以上レセプタクル：3か所

※ 発光幅 2200mm以上でケーブル出し位置S(横面)のとき、片側2個、もう片側1個の両側取付となります。

型式例）HDLA-1200W-GD-TS

発光幅	1200mm
発光色	白
光学仕様	疑似平行 + ディフューザー
ケーブル出し位置	底面　横

型式一覧表

※ 発光幅1200mm以上は別途お問い合わせください。

型式	発光幅（mm）	発光色	光学仕様	ケーブル出し位置（レセプタクル位置）
HDLA-200W-GD-TC	200	白	疑似平行 + ディフューザー	底面　センター
HDLA-200W-GD-TS	200	白	疑似平行 + ディフューザー	底面　横
HDLA-200W-GD-S	200	白	疑似平行 + ディフューザー	横面
HDLA-200W-GN-TC	200	白	疑似平行 + 乳半板	底面　センター
HDLA-200W-GN-TS	200	白	疑似平行 + 乳半板	底面　横
HDLA-200W-GN-S	200	白	疑似平行 + 乳半板	横面
HDLA-200W-KD-TC	200	白	拡散 + ディフューザー	底面　センター
HDLA-200W-KD-TS	200	白	拡散 + ディフューザー	底面　横
HDLA-200W-KD-S	200	白	拡散 + ディフューザー	横面
HDLA-200W-KN-TC	200	白	拡散 + 乳半板	底面　センター
HDLA-200W-KN-TS	200	白	拡散 + 乳半板	底面　横
HDLA-200W-KN-S	200	白	拡散 + 乳半板	横面
HDLA-400W-GD-TC	400	白	疑似平行 + ディフューザー	底面　センター
HDLA-400W-GD-TS	400	白	疑似平行 + ディフューザー	底面　横
HDLA-400W-GD-S	400	白	疑似平行 + ディフューザー	横面
HDLA-400W-GN-TC	400	白	疑似平行 + 乳半板	底面　センター
HDLA-400W-GN-TS	400	白	疑似平行 + 乳半板	底面　横
HDLA-400W-GN-S	400	白	疑似平行 + 乳半板	横面
HDLA-400W-KD-TC	400	白	拡散 + ディフューザー	底面　センター
HDLA-400W-KD-TS	400	白	拡散 + ディフューザー	底面　横
HDLA-400W-KD-S	400	白	拡散 + ディフューザー	横面
HDLA-400W-KN-TC	400	白	拡散 + 乳半板	底面　センター
HDLA-400W-KN-TS	400	白	拡散 + 乳半板	底面　横
HDLA-400W-KN-S	400	白	拡散 + 乳半板	横面
HDLA-600W-GD-TC	600	白	疑似平行 + ディフューザー	底面　センター
HDLA-600W-GD-TS	600	白	疑似平行 + ディフューザー	底面　横
HDLA-600W-GD-S	600	白	疑似平行 + ディフューザー	横面
HDLA-600W-GN-TC	600	白	疑似平行 + 乳半板	底面　センター
HDLA-600W-GN-TS	600	白	疑似平行 + 乳半板	底面　横
HDLA-600W-GN-S	600	白	疑似平行 + 乳半板	横面
HDLA-600W-KD-TC	600	白	拡散 + ディフューザー	底面　センター
HDLA-600W-KD-TS	600	白	拡散 + ディフューザー	底面　横
HDLA-600W-KD-S	600	白	拡散 + ディフューザー	横面
HDLA-600W-KN-TC	600	白	拡散 + 乳半板	底面　センター
HDLA-600W-KN-TS	600	白	拡散 + 乳半板	底面　横
HDLA-600W-KN-S	600	白	拡散 + 乳半板	横面
HDLA-800W-GD-TC	800	白	疑似平行 + ディフューザー	底面　センター
HDLA-800W-GD-TS	800	白	疑似平行 + ディフューザー	底面　横
HDLA-800W-GD-S	800	白	疑似平行 + ディフューザー	横面
HDLA-800W-GN-TC	800	白	疑似平行 + 乳半板	底面　センター
HDLA-800W-GN-TS	800	白	疑似平行 + 乳半板	底面　横
HDLA-800W-GN-S	800	白	疑似平行 + 乳半板	横面
HDLA-800W-KD-TC	800	白	拡散 + ディフューザー	底面　センター
HDLA-800W-KD-TS	800	白	拡散 + ディフューザー	底面　横
HDLA-800W-KD-S	800	白	拡散 + ディフューザー	横面
HDLA-800W-KN-TC	800	白	拡散 + 乳半板	底面　センター
HDLA-800W-KN-TS	800	白	拡散 + 乳半板	底面　横
HDLA-800W-KN-S	800	白	拡散 + 乳半板	横面
HDLA-1000W-GD-TC	1000	白	疑似平行 + ディフューザー	底面　センター
HDLA-1000W-GD-TS	1000	白	疑似平行 + ディフューザー	底面　横
HDLA-1000W-GD-S	1000	白	疑似平行 + ディフューザー	横面
HDLA-1000W-GN-TC	1000	白	疑似平行 + 乳半板	底面　センター
HDLA-1000W-GN-TS	1000	白	疑似平行 + 乳半板	底面　横
HDLA-1000W-GN-S	1000	白	疑似平行 + 乳半板	横面
HDLA-1000W-KD-TC	1000	白	拡散 + ディフューザー	底面　センター
HDLA-1000W-KD-TS	1000	白	拡散 + ディフューザー	底面　横
HDLA-1000W-KD-S	1000	白	拡散 + ディフューザー	横面
HDLA-1000W-KN-TC	1000	白	拡散 + 乳半板	底面　センター
HDLA-1000W-KN-TS	1000	白	拡散 + 乳半板	底面　横
HDLA-1000W-KN-S	1000	白	拡散 + 乳半板	横面

【技術資料】

照度比較

※LP-2448RA5使用時。LP-2424RA5使用時の照度はLP-2448RA5の約50%となります。
