■マシンビジョン照明用電源
PoE対応コントローラユニット LC-POE-P / LC-POE-ST

（ハヤシレピック株式会社）

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

●PoE対応で電源配線が不要

●ストロボ点灯方式により低発熱かつ省電力

●10bitリモート調光(ストロボ点灯方式のみ)

●LEDユニットON/OFF機能搭載

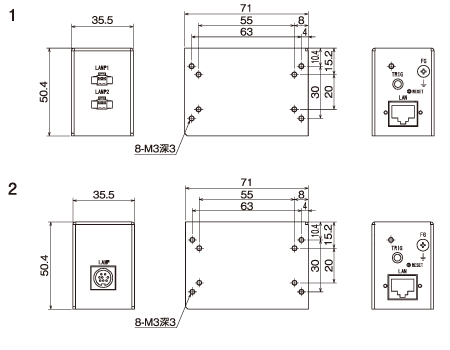

Unit:[mm]　※外観図の詳細寸法はお問い合わせください。

※外観図はメーカーサイトPDFにリンクしています。

型式	LC-POE-ST7M2A-C2	LC-POE-ST7M4A-C2	LC-POE-P7M2A-C2	LC-POE-P7M4A-C2
通信方式	TCP/IPプロトコル (100M/10Mbps)
入力仕様	PoEインジェクターより給電^※1 (PoE対応規格 IEEE802.3af)
電源容量	30W以下^※2		30W以下^※3
出力電圧	12-36V 可変^※4		12V 固定
出力電流	4A MAX.(ストロボピーク電流)		650mA MAX.
出力数	2	4	2	4
調光方式	ストロボ点灯方式(10bitデジタル調光) 点灯パルス幅:1ms以下(0-999μs) DUTY:5%以下(Interlock保護回路付) 内部トリガー(固定): 点灯周期 4kHz,点灯幅 12.5μs		PWM調光方式(8bitデジタル調光)
外部制御	照明ユニットON/OFF機能外部トリガー信号入力
トリガー応答速度	1μs		約1μs
外観図	1 PDF	2 PDF	1 PDF	2 PDF
※1.市販のPoEインジェクターまたはPoE給電に対応した機器をお買い求めください。 ※2.４出力モデルでは電力容量の合計が7.8W以上の照明を接続した場合は発光幅・トリガー周期の制限があります。 ※3.４出力モデルでは電力容量の合計が7.8W以上の照明を接続した場合は出力電圧が低下します。 ※4.無負荷時の電圧可変応答速度（36V→12V：約24ms、12V→36V：約45ms）
