■マシンビジョン照明用電源
高輝度LED専用電源(DC24V出力) LPWV-24
(ハヤシレピック株式会社)

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

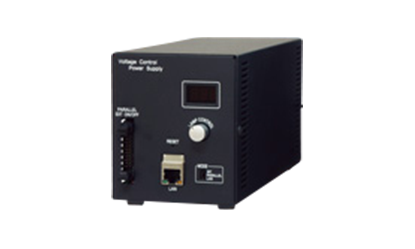

製品外観


【特 長】

高輝度LED照明(DC24V系統)、PWM大型バックライトタイプ専用電源
10bit(約1000階調)デジタル調光機能搭載
Ethernet通信、パラレル通信を切替可能
AC100V-240V入力に対応


【外観図】

Unit:[mm] ※外観図の詳細寸法はお問い合わせください。
外観図


【仕 様】

※外観図はメーカーサイトPDFにリンクしています。
型式 LPWV-24300RDLAN
外観図
定格入力電圧 AC100V-AC240V
定格入力周波数 50/60Hz
定格出力電圧 DC24V
電源容量 300W
出力数(CH.数) 1
(メタルコネクタ×2, SMコネクタ×4 で出力共有)
調光方式 出力電圧可変方式
外部制御機能 照明ユニットON/OFF機能
外部調光機能(内部調光/10bitパラレル通信/Ethernet通信の切替)
※本製品はDC24V系統のPWM対応LED照明及び、PWM大型バックライトタイプの専用電源です。
専用接続ケーブル(メタルコネクタ)
形式 長さ(m)
H-CB-S1R-MCB 1
H-CB-S2R-MCB 2
H-CB-S3R-MCB 3
H-CB-S5R-MCB 5
H-CB-S10R-MCB 10
外部制御用ケーブル(10bitパラレル通信)
形式 長さ(m)
HC-MIL-20-1 1
HC-MIL-20-2 2
HC-MIL-20-3 3
HC-MIL-20-5 5
HC-MIL-20-10 10
電源側コネクタ
HIF3BA-20D-2.54R
