■ラインセンサー用高輝度LED照明
ラインエーススリムライト

（ハヤシレピック株式会社）

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

高輝度かつ省スペースに対応可能なラインセンサ用照明です。

●直管型蛍光灯の置き換えに最適な薄型設計(30×30mm)

●長さは200mm単位で、最長3000ｍｍまで対応可能

●外部リモートはアナログ、8bitデジタル、LANの三種類から選択可能(ご発注時指定)

●温度センサーを内蔵しているため過熱時自動消灯

●ラインセンサによる検査用照明

●ハロゲン、メタルハライド光源を使用した伝送ライト置き換え用

●蛍光管、アパーチャ蛍光管置き換え用

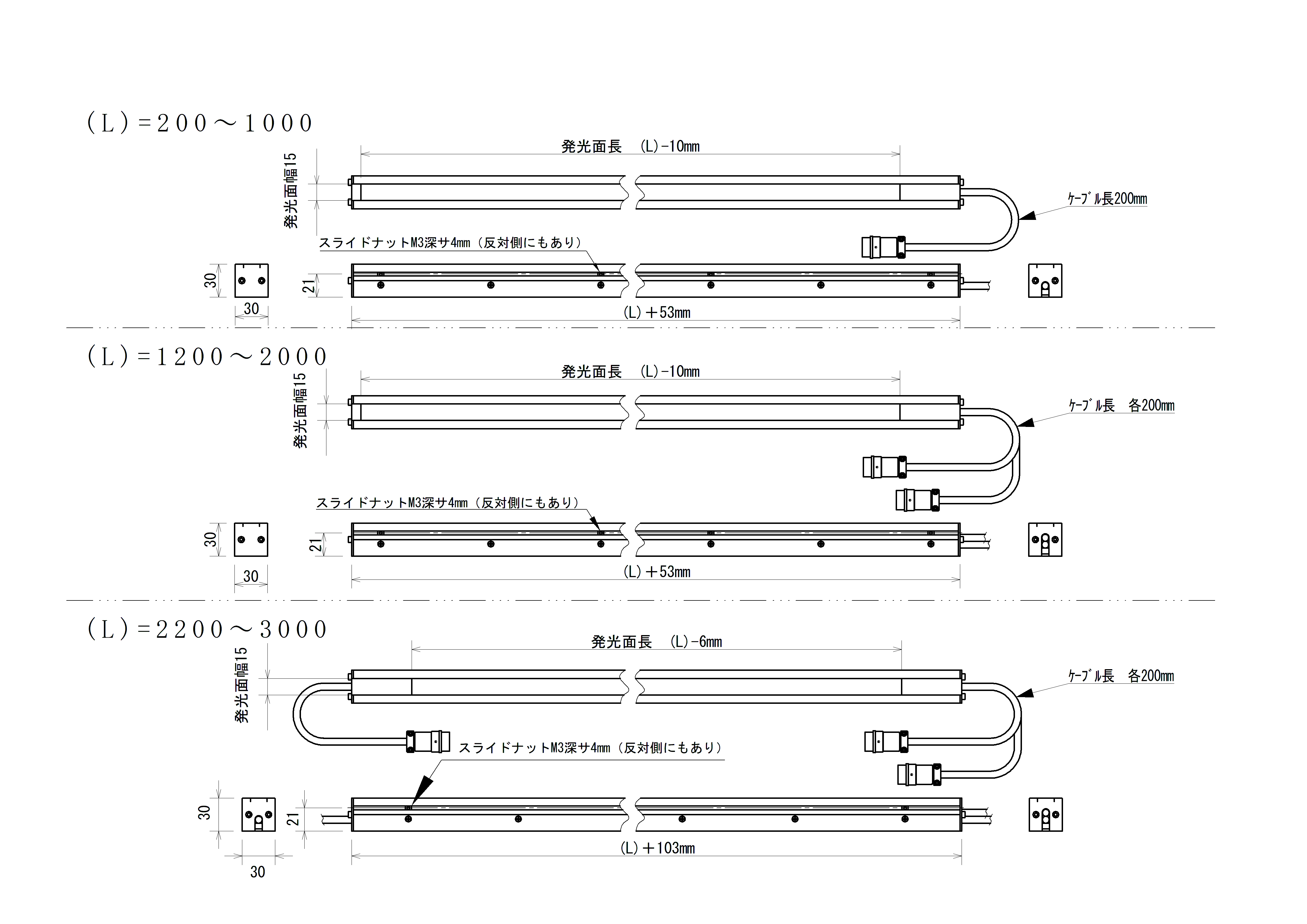

Unit:[mm]　※外観図詳細寸法はお問い合わせください。

発光色	白色
発光面長さ	200~3000mm(発行1ブロック200mm単位)
冷却方式	自然空冷
寸法	W30mm×H30mm×D(200mm×N+53mm)
ケース材質	アルミニウム
使用環境温度	温度0℃~+40℃、湿度20~80%RH(但し結露無きこと)
適用電源型式	LP-2424RA5 / LP-2424RD5 / LP-2424RE5
※熱伝導の大きいものに固定し、照明の表面温度が70℃以下になるようご使用ください。 ※固定用ネジの長さは、照明表面から4mmです。（許容範囲3.9～4.4mm） ※照明は付属しているM3ナットを全て使い、均等な間隔（200mm程度）で固定してください。 ※専用電源が必要です。ラインエース専用電源をご覧ください。

輝度分布

※ラインセンサカメラによる発光面で測定輝度分布(実測値)
