■リングタイプ間接式フラット（定電流）
（ハヤシレピック株式会社）

下記説明文中の「当社」「弊社」は「ハヤシレピック株式会社」を指します。

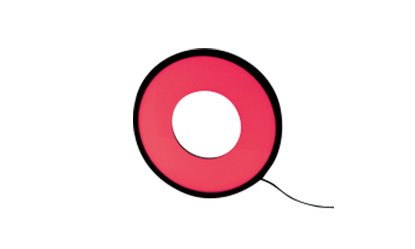

製品外観


【特 長】

定電流点灯制御方式リングタイプ＜HDRシリーズ＞
●赤、緑、青、白色 ワークに合わせて発光色を選べます。
●リング内径φ80、φ120
●間接光を用いる事でワークに対して均一な明るさを出力する事ができます
●広範囲のワークに対して均一に照射する事ができます
●反射率の高いワークに対して有効です


【用 途】

●ガラス鏡面等のキズ検査
●凸凹エンボス等のキズ・汚れ検査
●ウエハー外観検査
●基板光の部品検査


【外観図】

Unit:[mm]　※外観図詳細寸法はお問い合わせください。
HDR80KF外観図（メーカーサイトPDF）
HDR120KF外観図（メーカーサイトPDF）
外観図


【仕 様】

型式 発光色 寸法(mm) 取付穴
a b c d タップ寸法 P.C.D
HDR80KFR 赤 φ80 φ228 12 φ200 4-M3深4 100
HDR80KFG 緑 φ80 φ228 12 φ200 4-M3深4 100
HDR80KFB 青 φ80 φ228 12 φ200 4-M3深4 100
HDR80KFW 白 φ80 φ228 12 φ200 4-M3深4 100
HDR120KFR 赤 φ120 φ268 12 φ240 4-M3深4 150
HDR120KFG 緑 φ120 φ268 12 φ240 4-M3深4 150
HDR120KFB 青 φ120 φ268 12 φ240 4-M3深4 150
HDR120KFW 白 φ120 φ268 12 φ240 4-M3深4 150
