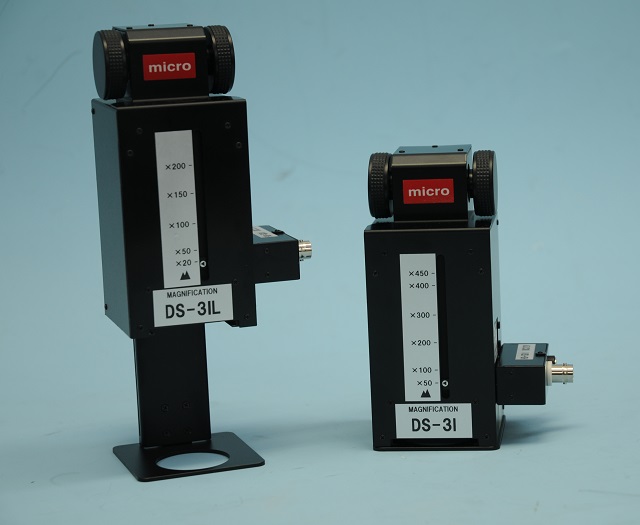

コンパクトタイプ ハイビジョンマイクロスコープ DS-3Iシリーズ
（マイクロ・スクェア株式会社）
コンパクトなボディでハイビジョンカメラ搭載マイクロスコープ
DS-3I新発売 2022年7月発売予定
【特 長】
- コンパクトなボディで可変倍率方式 1倍～400倍に対応
(倍率ごとに観察体との距離を調整)
(ボディサイズ: 65W x 66D x 148H 重量: 600g)
- モニターに接続で1920x1080画像の鮮明な画像を観察でき、目視検査に最適。
ワイドダイナミックレンジ機能で反射を抑えました。
- オプションでWindow10対応USB3.0接続での観察、静止画、動画保損が可能。
| カメラ |
1920x1080 213万画素CMOS 3G SDI出力 |
|---|---|
| レンズ | 可変倍率レンズ |
| 倍率 (20型モニター上) |
DS-3I: x1～x400 DS-3IL: x1~x200 |
| モニター |
21インチHDMI接続モニター標準付属 解像度1920x1080 |
| 本体寸法 |
65(W) x 66(D)x 148(H) ※Hはスタンド格納時 |
| 本体重量 | 約600g |
鮮明な画像での観察が可能です
レンズの倍率グラフ(対数)
DS-3Iシリーズの倍率と視野範囲（観察範囲）
（21インチスクェア型モニター上。概算値）
DS-3I
| マイクロスコープ本体のズーム表示 | 倍率（倍） | 視野範囲(縦X横mm) | 焦点距離(mm) |
|---|---|---|---|
| 5 | 100.0x60.0 | 200.0 | |
| 10 | 44.0x25.0 | 95.0 | |
| 20 | 23.0x13.0 | 40.0 | |
| 50 | 50 | 11.0x6.0 | 28.0 |
| 100 | 100 | 5.0x3.0 | 10.0 |
| 150 | 3.5x2.0 | 7.0 | |
| 200 | 200 | 2.5x1.5 | 5.0 |
| 300 | 300 | 1.0x0.6 | 4.5 |
| 400 | 400 | 0.9x0.5 | 2.0 |
DS-3IL
| マイクロスコープ本体のズーム表示 | 倍率（倍） | 視野範囲(縦X横mm) | 焦点距離(mm) |
|---|---|---|---|
| 5 | 100.0x60 | 430.0 | |
| 10 | 44.0x25.0 | 200.0 | |
| 20 | 20 | 23.0x13.0 | 110.0 |
| 50 | 50 | 11.0x6.0 | 65.0 |
| 100 | 100 | 5.0x3.0 | 40.0 |
| 150 | 150 | 3.5x2.0 | 28.0 |
| 200 | 200 | 2.5x1.5 | 25.0 |
DS-3Iシリーズは本体に格納されているスタンドの焦点距離は約60mmまでです。
それ以上の焦点距離で観察したい場合はオプションのスタンドをご利用ください。
それ以上の焦点距離で観察したい場合はオプションのスタンドをご利用ください。
DS-3Iシリーズ標準セット
モニターでの目視検査に最適
| セット内容内訳 |
ハイビジョンマイクロスコープ本体 HDMI変換器 HDMIケーブル BNCケーブル 21インチモニター ACアダプター |
|---|
DS-3IシリーズPC接続キット
PCに接続して画像の保存も可能
| PC接続キット内訳 |
USB3.0変換器 USBケーブル ビュアソフト AMcap5a |
|---|---|
| PC対応OS |
Windows10 USBポート3.0接続 |
【サンプル動画】
DS-3Iシリーズで基板の観察
DS-3Iシリーズで葉っぱの上を動く小さな虫の観察
（虫が苦手な方はご注意ください）
【サンプル画像（クリックすると拡大します）】
基板20倍
基板50倍
コネクタ70倍
繊維100倍
スポンジ50倍
ほうじ茶葉50倍
虫130倍
葉についた虫100倍
花15倍
