■屋外用小型一体型旋回カメラ PTC-113U / PTC-113U-IR
(株式会社ミカミ)

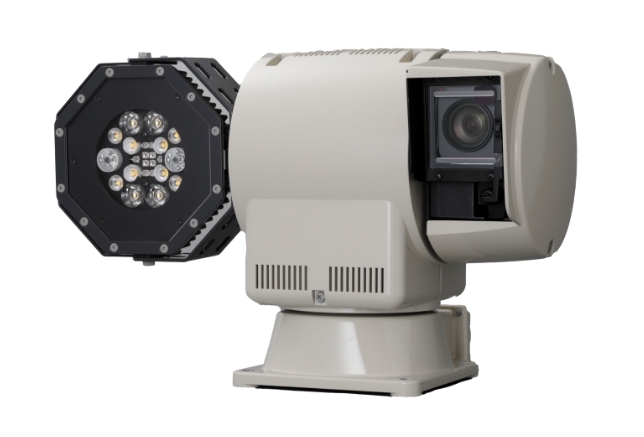

製品外観


【特 長】

屋外用小型一体型旋回カメラのため、景観を損なうことなくご使用できます。
高解像度型Day/Nightカメラと、高倍率レンズ(光学35倍ズーム、12倍デジタルズームにより最大420倍)を内蔵しています。
専用近赤外照明器1灯の搭載が可能です。PTC-113U-IR(工場出荷オプション)
制御方式は、RS-485方式及び、同軸多重方式が可能です。
取り付け方法は正立・吊下げのどちらでも対応可能です。また、内部センサーにより設置方向を自動認識しますので、特別な設定は不要です。
OSDメニューによる各種設定や、タイトル表示が可能です。
255ポジションのプリセットメモリーが可能です。
デフロストガラス・ワイパー・ヒーターを装備した全天候型です。
ECOモード機能を利用しますと、旋回停止時の消費電力を抑えることができます。


【仕様・性能 PTC-113U】

一般仕様
使用条件 屋外一般
設置条件 正立 及び 吊り下げ(取付面は水平面)
注)サージプロテクト回路を有していますので、アース端子を必ず設置してください。
周囲温度 -25℃〜+50℃(0℃以下は連続通電時とし、凍結しない場合)
湿度範囲 95%RH以下(但し、結露なきこと)
防塵・防水性 防塵・防水性能 JIS C 0920 IP66およびIP67準拠 ※投光器搭載の場合はIP66となります
耐風速 最大瞬間風速80m/s以下 非破壊・風速40m/s以下動作可能(マニュアルのみ)
使用電源 AC100V±10% 50/60Hz
消費電力 最大約96W(ECOモード時最大22W ※レベル3設定時)
※ECOモード
 レベル1:停止時の電流を提言する。
 レベル2:レベル1+旋回速度を抑えて電流を低減する。
 レベル3:レベル2+ヒーターを強制OFFにして最大電力を抑える。
 オプション投光器搭載時は除く。
材質及び外観仕上げ 耐食アルミ合金及びAES樹脂 日塗工色25-80B(マンセル5Y8/1ツヤ 近似色)
ワイパー 2往復動作し自動停止
デフロスト ハウジング内温度センサーによる、自動動作及び強制ON/OFF可能
ヒーター 温度センサーによる自動動作
ファン 温度センサーによる自動動作
照明器 オプションにて搭載可能
制御方式 RS-485/同軸多重(標準装備)
カメラアドレス 001〜255
プリセットメモリー 255ポジション
外線接続 ・同軸ケーブル 5C-2V、または7C-2V
・制御ケーブル 適合ケーブル外径φ8.0〜9.4/電線導体断面積0.3平方ミリメートル
・電源ケーブル 適合ケーブル外径φ10.6〜12.5/電線導体断面積2平方ミリメートル
質量 約8.6kg (オプション投光器含まず)

カメラ仕様
信号方式 NTSC
撮像素子 1/4インチCCD
有効画素数 約38万画素
解像度 水平520TV本以上 (中心部)
S/N比 50db
最低被写体照度 カラー(1.0lx〔0.3lx〕: 標準)1/60s時   (0.1lx〔0.03lx〕: 高感度ON)1/4s時
白黒(0.01lx〔0.003lx〕: 高感度ON)1/4s時
※各F1.4 50 IREの場合〔 〕内は20 IRE時参考値
逆光補正 ON/OFF/WDR
高感度機能 スローシャッターモード(最大32倍)、白黒モード
ホワイトバランス 自動またはワンプッシュ設定(ATW/AWB)
フリッカーレス 自動補正

レンズ仕様
ズーム倍率 光学35倍 (電子ズーム12倍)
焦点距離(光学ズーム範囲) f=3.4(W)〜119(T)mm
画角(光学ズーム範囲) 水平 約55.8°(W)〜 約1.7°(T)
垂直 約43.3°(W)〜 約1.3°(T)
最至近撮影距離 300mm(W)〜1000mm(T)
最大口径比(光学ズーム範囲) F=1.4(W)〜F4.2(T)
ズーム動作速度 マニュアル 4段階   プリセット 最高速
フォーカス動作速度 マニュアル 4段階   プリセット 最高速
オートフォーカス ワンプッシュ/ストップAF/連続
アイリス オート+8段階(OPEN〜CLOSE)

旋回台機能
旋回角度 水平360゜エンドレス
垂直+110゜(カメラの向きにより本体が一部映りこみます)
旋回速度 水平・垂直 プリセット時:200°/s(投光器搭載時120°/s)
水平・素直 マニュアル時:0.01°/s〜100°/s(投光器搭載時0.01°/s〜30°/s)
※出荷時、マニュアル操作の最高速度は水平30°/s、垂直15°/sに設定されています。また、変更はメニューから可能です。
ECOモードの決定によっては、速度が制限されます。
停止再現精度 水平/垂直:±0.2°以下
※インターバルを、必ず行ってください。

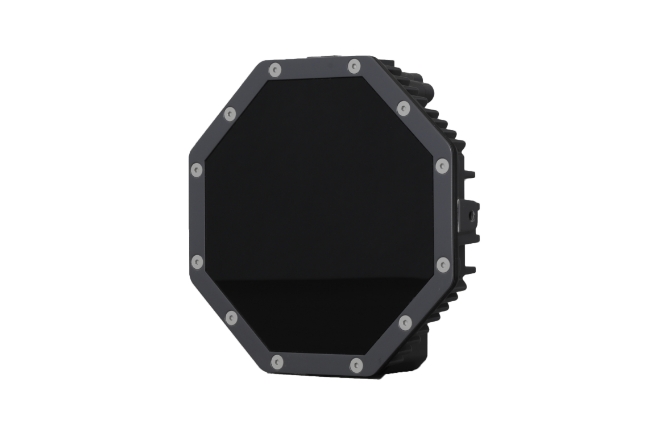

仕様 専用近赤外照明器 (工場出荷オプション装備)
使用電源 DC24V PTC-113より供給
消費電流 約0.27A
外形 PTC-113外形図参照
ピーク発光波長 870nm±50nm
機能 点灯/消灯
防水性 IP55に準ずる
物体認識距離 約50m以上
<ビーム角/th> 中心光量に対し、50%の範囲 約±8°
照明範囲 50m地点で、約14m


【寸法図】

寸法図

寸法図


【基本システム図】

基本システム図

基本システム図

基本システム図

基本システム図
