■HD-SDIカメラ MS-193FHS
(株式会社モスウェル)

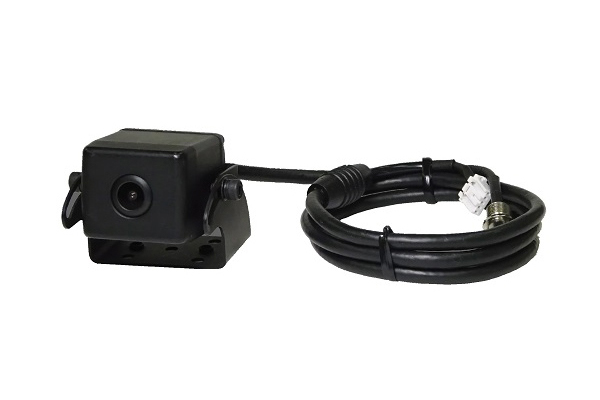

製品外観


【特 徴】

1/2.8インチ有効画素数213万画素、1920(H)×1080(V)、近赤外感度向上の裏面照射型COMSセンサーを採用
1080p/60p、3G-SDI、ワイドダイナミックレンジ機能
信号出力3G-SDI、VBS各1ch
M12レンズf=2.5o(水平画角110°)
外形寸法38(H)×42.5(W)×32(D)o


【撮影画像】

昼間の画像
サンプル画像
夜間の画像
サンプル画像


【仕 様】

項 目 仕 様
型式 MS-193FHS
画像サイズ 1/2.8インチ 裏面照射型カラーCMOSセンサー(IMX291)
有効画素数 1945(H) × 1097(V)
映像出力画素数 1920(H) × 1080(V)
ユニットセルサイズ 2.9μm(H) × 2.9μm(V)
信号出力 3G SDI
走査方式 プログレッシブスキャン方式
映像フォーマット 720p/25p , 720p/30p , 1080p/30p , 1080p/60p
同期方式 内部同期
S/N比 46dB
最低被写体照度 0.1Lux(1080p/30p、DAYモード,長時間露光OFF時)
OSD 別売SW基板から設定
WDR LOW , MIDDLE , HIGH
DEFOG
ACE
プライバシーマスク BOX , POLYGON
DNR LOW , MIDDLE , HIGH
動き検出 DET WINDOW , SENSITIVITY , ESTIMATE
ディナイト AUTO , COLOR , B&W
DIS(Digital image Stabilizer) ON/OFF
DZOOM 1〜16倍
シャッター AUTO/MANUAL(×2,×4,×8,×16,×32),
1/25,1/30,1/50,1/60,1/100,1/120,1/250,1/700,
1/1000,1/1600,1/2500,1/5000,1/7000,1/10000
ミラー、フリップ ON/OFF
レンズ f=3.3(H=105度)
消費電力 1.8W
電源電圧 DC+12V±10%
外形寸法 38(H)×45.2 (W)×32(D)mm
重量 270g
動作温度 −10℃〜+50℃
動作湿度 20〜80%
構成 カメラ本体、専用ハーネス

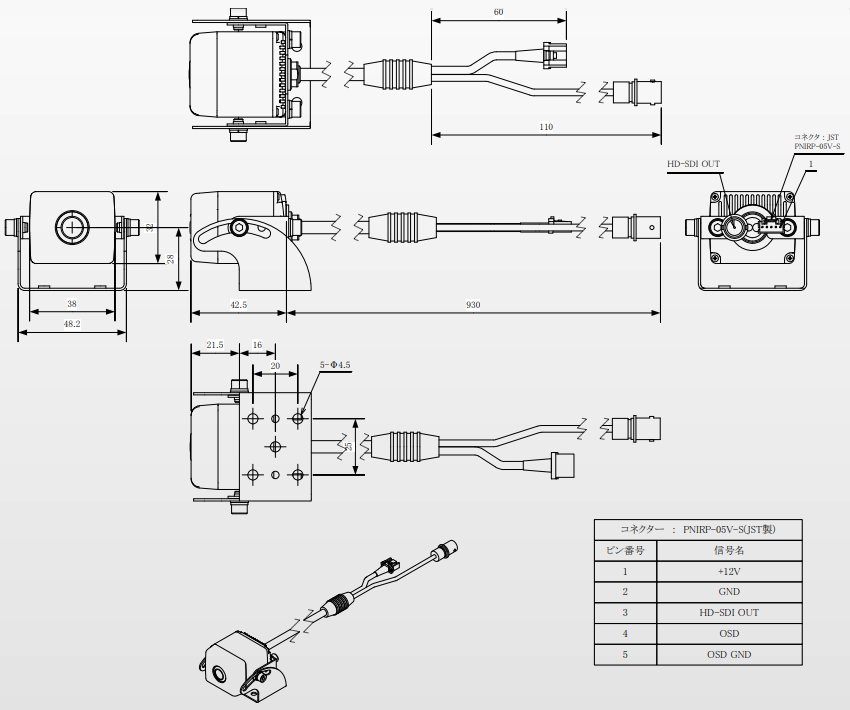

【外形寸法図】

外形寸法図
