■HD-SDIカメラ MS-400FHS
(株式会社モスウェル)


製品外観


【特 徴】

1/2.8インチ213万画素、近赤外感度向上の裏面照射型CMOSセンサーを採用
1080p/60p、3G-SDI、ワイドダイナミックレンジ機能
簡易画調整機能は、ガンマ、シャープネス、カラーゲインを調整します
D-ZOOM機能は、画面の一部を拡大する機能です。倍率は1〜16倍です
DNRは、3段階のレベルから選択できます
白点補正機能は、画面の白点を補正する機能です
DEFOG機能は、霧などのシーンでもクリアな映像を得る機能です
長時間露光機能は、画像を蓄積し感度を向上する機能で、最大32フレームまで蓄積が可能
ACE機能は、コントラスト、明るさを3段階から選択できます
プライバシーマスク機能は、画面上に表示させたくない領域を隠す機能です
動き検出機能は、フレーム間で一定以上の輝度差が有る時動き情報を出力する機能です
ANTI-SAT機能は、NIGHTモード時、明るい場所のサチレーションを防ぐ機能です
DIS(デジタルイメージスタビライザ)機能は、カメラが揺れることによる画像の揺れを検出し、デジタル補正処理を行うことで画像出力を安定させる機能です
OSD機能は決められたOSD表示を使用して特定機能の設定や表示を行う機能です。4カ国言語(英語、日本語、中国語、韓国語)に対応


【仕 様】

項 目 仕 様
型式 MS-400FHS
画像サイズ 1/2.8インチ 裏面照射型カラーCMOSセンサー(IMX291)
有効画素数 1945(H) × 1097(V)
映像出力画素数 1920(H) × 1080(V)
ユニットセルサイズ 2.9μm(H) × 2.9μm(V)
信号出力 3G SDI、VBS 各1ch
走査方式 プログレッシブスキャン方式
映像フォーマット 720p/25p , 720p/30p , 1080p/30p , 1080p/60p
同期方式 内部同期
S/N比 46dB
最低被写体照度 0.1Lux(1080p/30p、DAYモード,長時間露光OFF時)
OSD 背面スイッチより操作
WDR 有(OSDによりLOW , MIDDLE , HIGHで設定)
DEFOG 有(OSDによりLOW , MIDDLE , HIGHで設定)
ACE 有(OSDによりLOW , MIDDLE , HIGHで設定)
プライバシーマスク 有(OSDによりBOX , POLYGONで設定)
DNR 有(OSDによりLOW , MIDDLE , HIGHで設定)
動き検出 有(OSDによりDET WINDOW , SENSITIVITY , ESTIMATEで設定)
DIS(Digital image Stabilizer) 有(OSDによりON/OFFで設定)
DZOOM 有(OSDにより1〜16倍で設定)
シャッター 有(OSDによりAUTO/MANUAL(×2,×4,×8,×16,×32),
1/25,1/30,1/50,1/60,1/100,1/120,1/250,1/700,
1/1000,1/1600,1/2500,1/5000,1/7000,1/10000で設定)
ミラー、フリップ 有(OSDによりON/OFFで設定)
マウント CSマウント
消費電力 1.8W
電源電圧 DC+12V±10%
外形寸法 45(H)×45(W)×45(D)mm
重量 180g(レンズ無し)
動作温度 −10℃〜+50℃
動作湿度 20〜80%
構成 カメラ本体

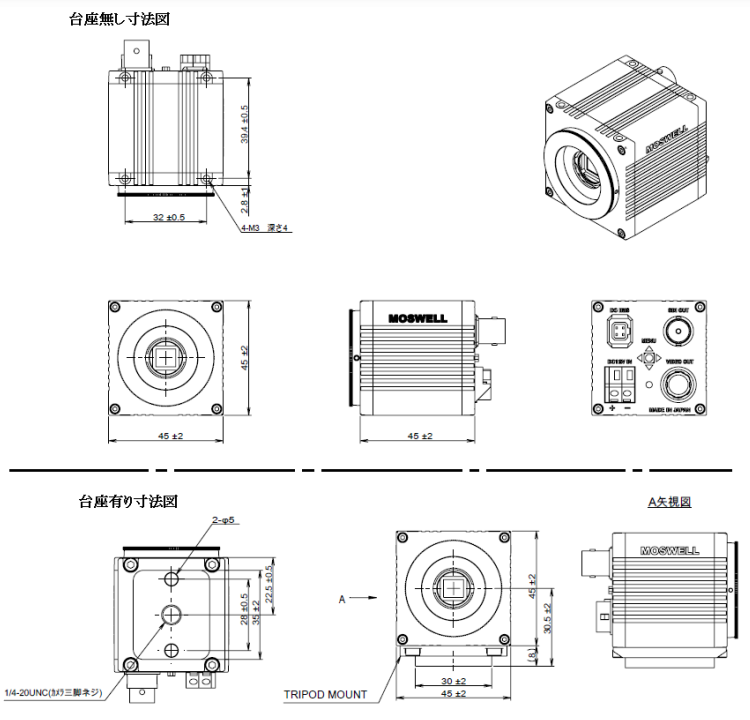

【外形寸法図】

外形寸法図
