●左折や車線変更などを行いたい場合、ドライバーから見えない左車線に停車中、左折中の車両をカメラにより視認することにより、運転の安全性の向上に役立つ
●MS-163W、高感度ワイドダイナミックレンジを採用したことにより、昼夜間は白飛びしない画像を確認でき、高感度センサー採用の為、夜間においての視認性の向上を達成
● ドライバーの視野を妨げない4.3インチの小型モニターを採用
●シガレットから電源の供給のため、設置が容易
 |
|||
 |
|||
|
|||||
■車載システム MS-BS1
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 MS-163W WDR高感度カメラ |

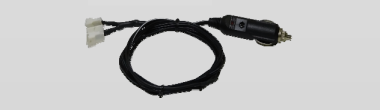

 電源ケーブル |
|
 ML-4FL 4.3インチ カラーモニター |
||
【特 徴】
【設置例】

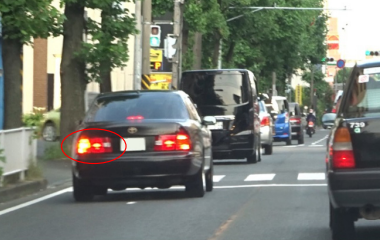

| ドライバーから見えない（カメラ映像）左前方に停車中の車両 | ドライバーから見えない（カメラ映像）左前方に左折中の車両 | |
 |
 |
|
【仕 様】
| 項 目 | 仕 様 |
|---|---|
| 型式 |
MS-163W |
| 撮像素子 |
1/3インチ ワイドダイナミックレンジ カラー CMOSセンサー |
| 信号方式 |
NTSC |
| 映像出力画素数 |
720(H) × 480(V) |
| 走査方式 |
インターレース方式 |
| 同期方式 |
内部同期 |
| 映像出力 |
VBS : 1.0Vp-p/75Ω |
| ダイナミックレンジ |
100dB |
| S/N比 |
48dB(γ=1、ゲイン0dB) |
| OSD機能 |
有（-option-） |
| レンズ |
f=16㎜ |
| 電源電圧 |
DC +12V |
| 外形寸法 |
80.8(W)× 42.2(D) 67(H)mm |
| 重量 |
約300ｇ |
| 動作温度 |
－10℃～＋60℃ |
| 動作湿度 |
20～80％（結露なし） |
| 項 目 | 仕 様 |
|---|---|
| 型式 |
ML-4FL |
| 画面サイズ |
4.3インチ |
| 信号方式 |
NTSC |
| 映像出力画素数 |
480(H) × 272(V) |
| 走査方式 |
インターレース方式 |
| アスペクト比 |
4:3、16:9 |
| 電源電圧 |
DC +12V |
| 外形寸法（(ボード） |
117.4(W)× 43(D) 86.6(H)mm |
| 重量 |
約300ｇ |
| 動作温度 |
－10℃～＋60℃ |
| 動作湿度 |
20～80％（結露なし） |
【外形寸法図】
