■IPカメラ JS-CW4064M
8.6メガピクセル 屋外IR全方位ネットワークカメラ
(株式会社日本防犯システム)

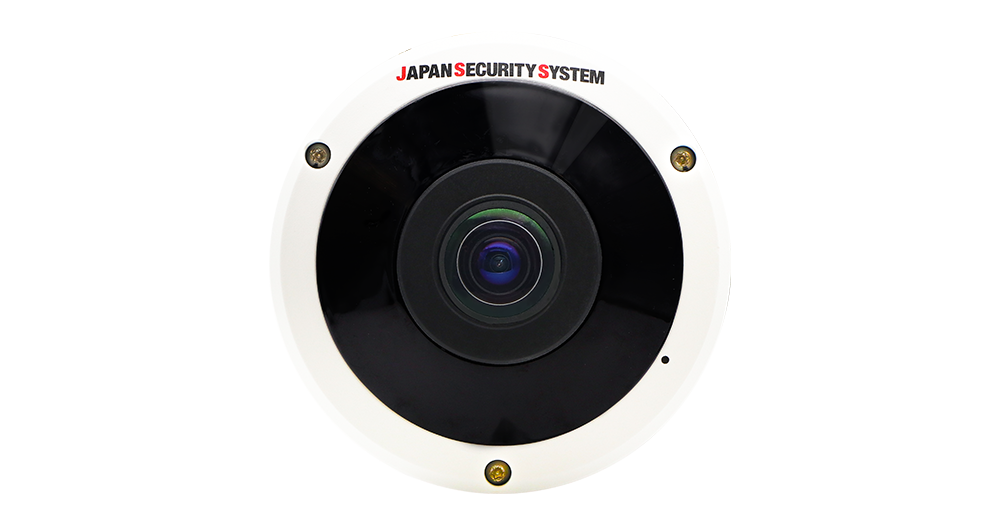

製品外観
製品外観


【概 要】

1台で幅広いエリアをカバーでき、赤外線撮影が可能で、高画質、高機能、耐衝撃、防塵防滴設計と高機能な全方位カメラ。−30℃でも使用可能な製品のため、様々な設置環境下での運用で安定したパフォーマンスを発揮します。


【機能・特徴】

マイク内蔵により、音声必須な現場の対応力が向上。
安心と信頼のMADE IN JAPAN、NDAA準拠品。
―30℃の環境下でも使用可能なため、雪国でも安心。
IP67 / IK10設計のため、防塵防滴・衝撃にも強い。


全方位、赤外線LED、防塵防滴、耐衝撃
1台で360度を撮影することができるので、カメラ台数の削減が可能。高画質で撮影した円形画像の一部は強力な歪み補正で複数画面に切り出して映像確認できます。また、赤外線による暗所撮影や−30℃までの環境で使用することもできるので、多種多様な現場に合わせた運用が可能です。
全方位、赤外線LED、防塵防滴、耐衝撃
豊富なイベントモニタリング
JS-RW5シリーズ(レコーダ)と連動し、映像変化を検知する機能を搭載しています。タンパリング機能(カメラへの物理的攻撃やスプレー等による撮像妨害等の検知)により、トラブル発生時に迅速な対応が可能です。
また、マイクも内蔵している為、集音が必要な店舗などへの導入も可能です。
豊富なイベントモニタリング
ヒートマップ機能による情報の可視化
人の動きが滞留している箇所の確認に最適なヒートマップ機能を搭載。従業員や顧客の動きがひと目でわかるようになります。行動傾向を可視化することで、動線管理を効率的に行うことができます。主に商業施設や工場等での利用がおすすめです。
※ヒートマップは専用PCソフト【JSS遠隔監視システム】使用時に確認可能です。
ヒートマップ機能による情報の可視化


【対応ソリューション】

レジ混雑回避
レジ混雑回避
[詳細ページへ→]
人流・混雑検知
人流・混雑検知
[詳細ページへ→]
カメレオンコード
カメレオンコード
[詳細ページへ→]
施工手配・一元化メリット
施工手配・一元化メリット
[詳細ページへ→]
保守プラン
保守プラン
[詳細ページへ→]


【4K/200万画素カメラの画質比較】




【全方位カメラ画角イメージ】

イメージセンサ:1/2.3インチ 12MP CMOSセンサ
解像度:最大2944×2944
焦点距離:1.6mm
カメラ設置高 2m 2.5m 3m 3.5m 4m 4.5m 5m 5.5m 6m 6.5m 7m 7.5m 8m
高解像度 3.5m 3.6m 3.7m 3.6m 3.5m 3.3m 2.9m 0m 0m 0m 0m 0m 0m
中解像度 5m 5.4m 5.7m 6m 6.2m 6.3m 6.4m 6.5m 6.5m 6.4m 6.4m 6.2m 6m
低解像度 8.8m 9.7m 10.5m 11.2m 11.8m 12.4m 13m 13.5m 13.9m 14.4m 14.8m 15.1m 15.5m
※相関表:カメラ設置高と該当解像度で撮像できる被写体までの距離

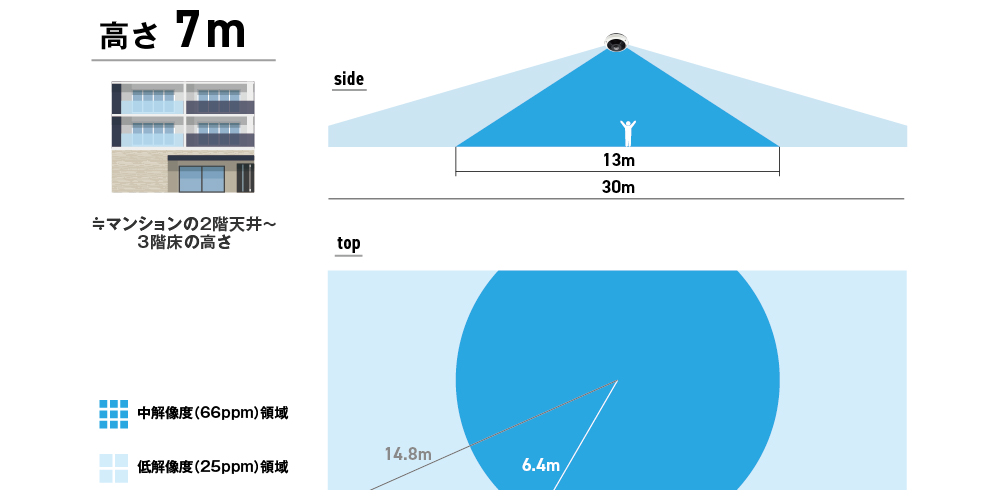

※図解は3m/5m/7mです。
全方位カメラ画角イメージ
全方位カメラ画角イメージ
全方位カメラ画角イメージ


【NDAAとは】

NDAAとは
NDAAとは、National Defense Authorization Actの略語で米国国防権限法のこと。米国ではNDAAの中で国防に関する政策全般に関する方針を規定し、毎年策定しています。
5Gなどの通信技術をはじめ、防犯セキュリティ分野においてスパイ攻撃・情報漏洩などに対する保護を強化するためのガイドラインが含まれ、特定企業の機器・サービスの購入など広く制限する規定が設けられています。
日本防犯システムでは、2022年以降の新製品はすべてNDAAに準拠した製品開発を行っています。 情報セキュリティについてのリスクや重要性が増している現代社会においても、皆様に安心・安全を届けられるプロダクトやソリューションを開発しています。


【基本仕様】

イメージセンサ 1/2.3インチ 12MP CMOSセンサ
画像解像度 最大2944×2944
走査方式 プログレッシブスキャン
レンズ f=1.6mm , F2.0 , 固定焦点レンズ
画角 水平:約180度 垂直:約180度 対角線:180度
最低被写体照度 カラー:0.3 lx @F2.0 白黒:0 lx(赤外線LED点灯時)
ダイナミックレンジ 120dB(True WDR)
電子シャッター 自動/手動(1/30〜1/10,000)、フリッカレス、スローシャッター(1/7.5、1/15)
デイ/ナイト機能 IRカットフィルター(自動スイッチ)
赤外線照射距離 最大 約15m
機能 ホワイトバランス(AUTO、マニュアル、プリセット)、シャープネス(JSS遠隔監視システムからのみ操作)、霧補正、2DNR(常時ON) / 3DNR(レベル設定可)、プライバシーマスキング、動体検知、タンパリングアラーム、トリップゾーン、ヒートマップ、オーディオ検出、オーディオアラーム
画像圧縮方式 H.265、H.264(MP)、M-JPEG
ビットレート制御 H.265 - CBR / VBR、 H.264 - CBR / VBR
最大フレームレート 30ips:2944×2944 15ips:2944×2944(WDR)
音声圧縮方式 ADPCM 16K、G.726、G.711 u-Law、G.711 a-Law
対応解像度 2944×2944、2208×2208、2944×1472、1472×1472、768×768、736×736、768×384
ストリーミング数 4
ONVIF対応 Profile S、T(ver21.06)
イーサネット RJ45(10 / 100 BASE-T)
オーディオ入出力 入力(ライン):×1 出力(ライン):×1 内蔵マイク:×1
アラーム入力 1TTL、NC/NO Programmable、4.3V(NC)または0.3V(NO)threshold、DC5V
アラーム出力 1TTL open collector、最大負荷:30mA、最大電圧DC5V
外形寸法 / 質量 約135(径)×56.9(高)mm / 約670g
使用温度範囲 −30℃〜+50℃ (湿度 : 〜90% ※結露しないこと)
電源 / 消費電力 DC12V・0.94A / 最大 約11.3W、PoE(IEEE 802.3af、Class 3)/ 10.6W
IP等級 / IK等級 IP67 / IK10
対応メモリカード(別売) microSD/SDHC/SDXCメモリカード Class6以上 最大512GB ※Class10(U1/V10)以上を推奨
