アナログHD信号を受け入れてHDMI信号に変換。安全性を考慮したサージ保護機能を内蔵しております。
 |
|||
 |
|||
|
|||||

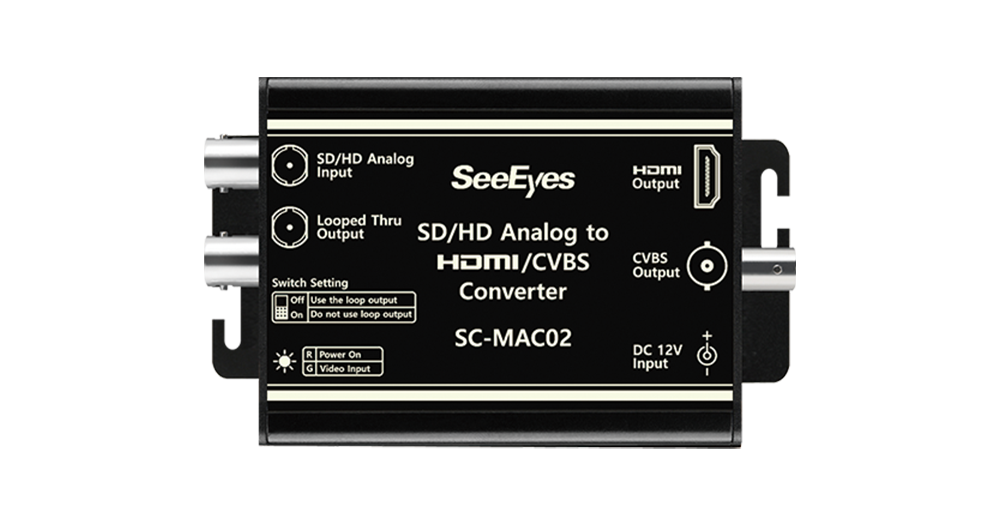

■SC-MAC02 AHD→HDMIコンバータ
|
|

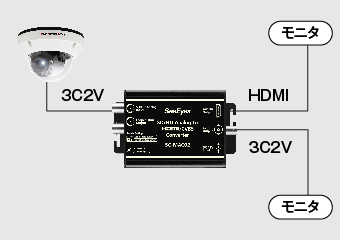

アナログHD信号をHDMI信号へ変換
モニタでカメラ映像を見る際、信号の変換が必要な場合に使用します。
|
 |
【対応ソリューション】
【基本仕様】
| SD / HD Analog 入力解像度 | 1920×1080p 25/30Hz、2560×1440p 25/30Hz、2592×1944p 12.5/20Hz、3840×2160p 12.5/15Hz、NTSC / PAL |
|---|---|
| Loop出力解像度 | 入力解像度と同一 |
| HDMI出力解像度 | 1920×1080p 50/60Hz |
| CVBS出力解像度 | NTSC / PAL |
| 入/出力推奨伝送距離 |
SD/HD Analog 入/出力：3C-2V 最大300m（200m / 20Ω基準） / 5C-2V 最大600m（300m / 12Ω基準） HDMI出力：HDMI Cable 3m CVBS出力：3C-2V 最大100m（200m / 20Ω基準） / 5C-2V 最大150m（300m / 12Ω基準） |
| 入力電源 / 消費電力 | DC 12V：0.5A / DC 12V：150mA |
| 接続端子 |
SD / HD Analog Input：BNC-F 75Ω Looped Thru Output：BNC-F 75Ω HDMI Output：A Type CVBS Output：BNC-F 75Ω |
| スイッチ |
Off：Looped Thru Output使用時 On：Looped Thru Output未使用時 |
| LED |
RED：電源入力時 GREEN：信号入力時 |
| 動作温度 / 動作湿度 | -10〜+50℃/0〜80％ |
| 材質 / 質量 | アルミニウム / 120g |
| 外形寸法 | 103（W）×60（D）×25（H）mm |
