■ライト&電池ホルダー付ミクロメータースコープ
  TS-7LE-20LD・TS-7LE-50LD・TS-7LE-100LD・TS-7LE-200LD
  (株式会社杉藤)


ライト・電池ホルダー付ミクロメータースコープ
製品外観


【特 長】

固定倍率のハンディタイプスコープ
倍率 20×・50×・100×・200×の4種類を用意
金属や凸凹を見るのに最適な斜光照明
斜めからの照射で凸凹に影をつくり浮き上がってみせます。
USBカメラでパソコンへ映像・画像を取込可能
専用アダプター(別売)を装着すれば、Cマウントカメラが取付可能
デジタルカメラで高画質撮影
万能型カメラアダプター(別売)を装着すれば、デジタルカメラが取付可能
※一部使用できない機種がありますのでご確認下さい。

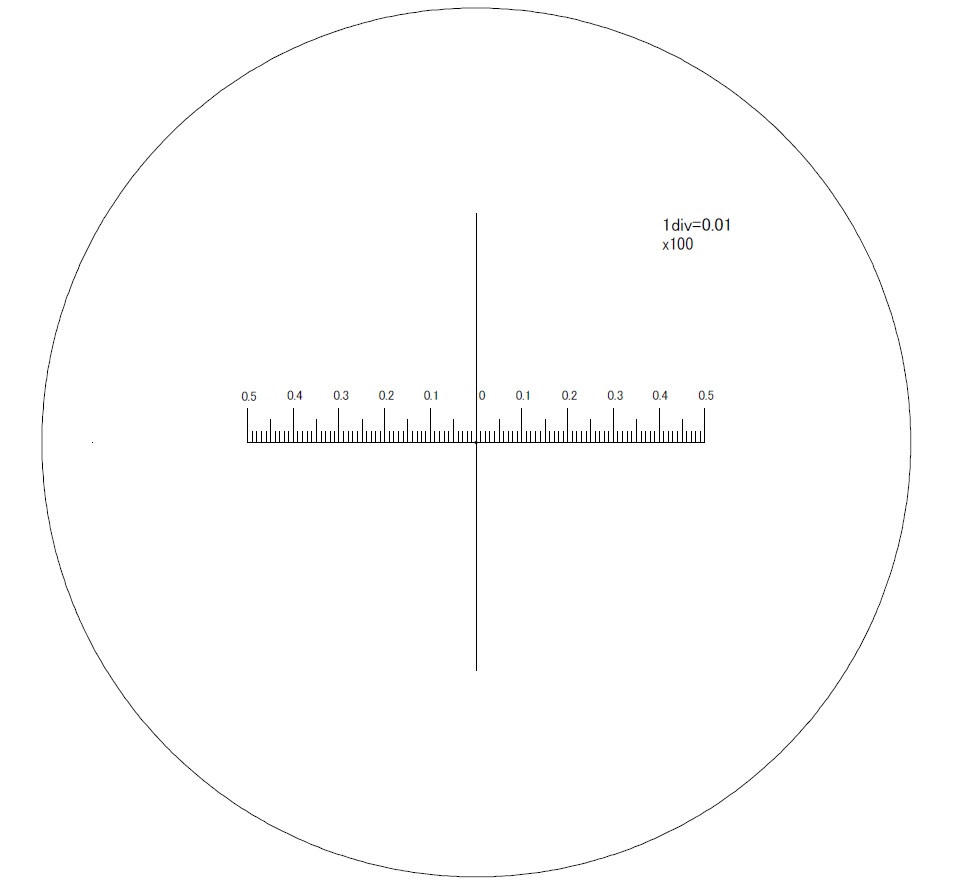

目盛板により測長が可能
観察物の上に目盛が見えます。(各倍率によって目盛幅が異なります)


【ラインアップ】

LEDライト付+電池ボックス搭載ミクロメータースコープ
品番 倍率 照明 最小目盛 有効視野 測定範囲 作動距離
TS-7LE-20LD 20× LED 0.05mm 9.0mm 5.0mm 35mm
TS-7LE-50LD 50× LED 0.02mm 3.6mm 2.0mm 21mm
TS-7LE-100LD 100× LED 0.01mm 2.1mm 1.0mm 14mm
TS-7LE-200LD 200× LED 0.005mm 1.05mm 0.3mm 13mm


【Cマウントカメラ接続アダプター(オプション)】

Cマウントカメラ
USBカメラ/NTSCカメラ/GigEカメラ/
CamaLinkカメラ

1/2インチCCD/CMOS推奨

TSW-1614

f=16mm・F1.4 リレーレンズ

TS-SP-USB

アダプター

TSW-8L-DG4

USBカメラアダプター



【デジタルカメラ接続アダプター(オプション)】

万能型カメラアダプター
TS-AD-DGA

デジタルカメラ 多機種へ対応した万能型の接続アダプターです。
※レンズ径の小さいカメラを使用して下さい。
※その他一部に使用できない機種があります。

使用条件

デジタルカメラでボールペン先端を撮影した画像


TS-8LEN-20

TS-8LEN-50

TS-8LEN-100

TS-8LEN-200
