■単焦点レンズ
(株式会社杉藤)


産業・マシンビジョン用単焦点レンズ


22HA 単焦点レンズf=6.5mm
製品番号 22HA
焦点距離 6.5mm
最大口径比 1.8
絞り範囲 F1.8〜C
画角 1/3":71.6°x 55.5°
1/2":53.9°x 41.0°
1/3":41.0°x 31.0°
バックフォーカス 13.00mm
フォーカス範囲 1.5m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
マウント Cマウント
フィルターネジ M35.5 P=0.5
外観寸法 φ37.0×36.5mm
重量 60g
使用温度 -5℃〜50℃

219HB 単焦点レンズf=8mm
製品番号 219HB
焦点距離 8.0mm
最大口径比 1.4
絞り範囲 F1.4〜16
画角 2/3型 59.3゜x45.2゜
1/2型 43.6゜x33.1゜
1/3型 33.1゜x25.0゜
バックフォーカス 11.60mm
フォーカス範囲 0.26m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
マウント Cマウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ30.5×33.2mm
重量 48g
使用温度 -10℃〜45℃

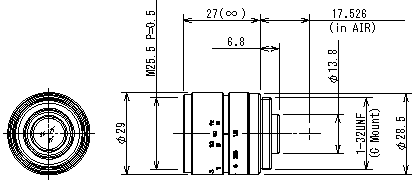

25HA 単焦点レンズf=12mm
製品番号 25HA
焦点距離 12.0mm
最大口径比 1.8
絞り範囲 F1.8〜16
画角 2/3型 40.9゜x30.9゜
1/2型 30.0゜x22.4゜
1/3型 22.4゜x16.6゜
バックフォーカス 11.03mm
フォーカス範囲 0.26m〜∞
至近距離 -
操作方法 マニュアル
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ29.0×33.8mm
重量 40g
使用温度 -10℃〜45℃

25HB 単焦点レンズf=12mm
製品番号 25HA
焦点距離 12.0mm
最大口径比 1.8
絞り範囲 F1.8〜16
画角 2/3型 40.9゜x30.9゜
1/2型 30.0゜x22.4゜
1/3型 22.4゜x16.6゜
バックフォーカス 11.03mm
フォーカス範囲 0.26m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ29.0×33.8mm
重量 46g
使用温度 -10℃〜45℃

TSS-1614 単焦点レンズf=16mm 在庫限り
製品番号 TSS-1614
焦点距離 16.0mm
最大口径比 1.4
絞り範囲 F1.4〜C
画角 2/3型 30.75゜x23.31゜
バックフォーカス -
フォーカス範囲 -
最短撮影距離 0.4m
操作方法 マニュアル
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M27 P=0.5mm
外観寸法 φ29.3×34mm
重量 45g
使用温度 -10℃〜45℃

17HD 単焦点レンズf=16mm
製品番号 17HD
焦点距離 16.0mm
最大口径比 1.4
絞り範囲 F1.4〜16
画角 2/3型 30.9゜x23.2゜
1/2型 22.5゜x16.9゜
1/3型 16.9゜x12.7゜
バックフォーカス 11.85mm
フォーカス範囲 0.29m〜∞
至近距離 -
操作方法 マニュアル
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ29.0×31.21mm
重量 50g
使用温度 -10℃〜50℃

17HF 単焦点レンズf=16mm
製品番号 17HF
焦点距離 16.0mm
最大口径比 1.4
絞り範囲 F1.4〜16
画角 2/3型 30.9゜x23.2゜
1/2型 22.5゜x16.9゜
1/3型 16.9゜x12.7゜
バックフォーカス 11.85mm
フォーカス範囲 0.29m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ30.5×31.21mm
重量 48g
使用温度 -10℃〜50℃

20HC 単焦点レンズf=25mm
製品番号 20HC
焦点距離 25.0mm
最大口径比 1.6
絞り範囲 F1.6〜16
画角 2/3型 20.0゜x15.0゜
1/2型 14.6゜x11.0゜
1/3型 11.0゜x 8.2゜
バックフォーカス 11.60mm
フォーカス範囲 0.21m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ30.5×31.53mm
重量 40g
使用温度 -10℃〜50℃

TSLW5018N 単焦点レンズf=50mm TSLW5018在庫終了後はTSLW5018Nをオープン価格にて販売
製品番号 TSLW5018
焦点距離 50.0mm
最大口径比 1.8
絞り範囲 F1.8〜C
画角 2/3型 10.5゜x7.9゜
バックフォーカス -
フォーカス範囲 -
撮影範囲 1m 〜 ∞
操作方法 マニュアル
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M30.5 P=0.5mm
外観寸法 φ32X37mm
重量 -
使用温度 -

21HC 単焦点レンズf=50mm
製品番号 21HC
焦点距離 50.0mm
最大口径比 2.8
絞り範囲 F2.8〜22
画角 2/3型 10.0゜x 7.5゜
1/2型 7.3゜x 5.5゜
1/3型 5.5゜x 4.1゜
バックフォーカス 22.10mm
フォーカス範囲 0.44m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ30.5×42.5mm
重量 52g
使用温度 -5℃〜50℃

35HB 単焦点レンズf=35mm
製品番号 35HB
焦点距離 35.0mm
最大口径比 2.1
絞り範囲 F2.1〜22
画角 2/3型 14.3゜x10.8゜
1/2型 10.4゜x7.8゜
1/3型 7.8゜x5.9゜
バックフォーカス 15.53mm
フォーカス範囲 0.3m〜∞
至近距離 -
操作方法 マニュアル・ロック付
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ30.5×36.0mm
重量 44g
使用温度 -10℃〜60℃

1A1HB 単焦点レンズf=75mm
製品番号 25HA
焦点距離 12.0mm
最大口径比 1.8
絞り範囲 F1.8〜16
画角 2/3型 40.9゜x30.9゜1/2型 30.0゜x22.4゜1/3型 22.4゜x16.6゜
バックフォーカス 11.03mm
フォーカス範囲 0.26m〜∞
至近距離 -
操作方法 マニュアル
イメージサイズ 2/3”
前玉有効径 -
後玉有効径 -
マウント C マウント
フィルターネジ M25.5 P=0.5mm
外観寸法 φ29.0×33.8mm
重量 40g
使用温度 -10℃〜45℃
