■デジタルラインスキャンカメラ TL-7450UCL
(竹中システム機器株式会社)


7450画素、スキャンレート6.4kHz、Camera Link出力
デジタルラインスキャンカメラ

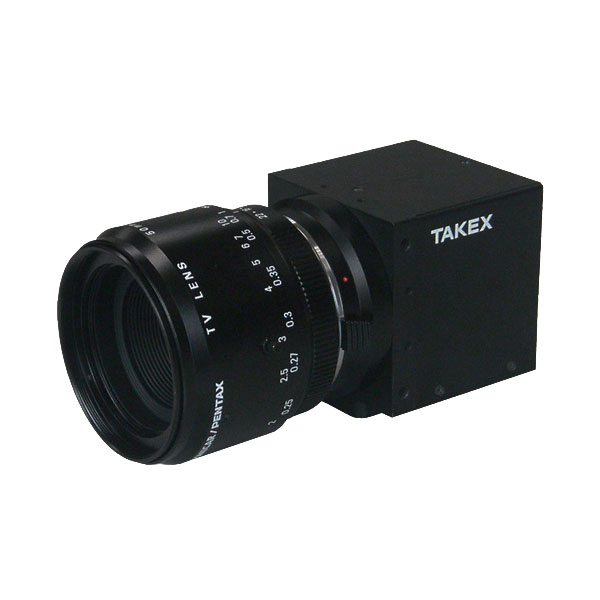

製品外観


【概 要】

TL-7450UCLは、CCDリニアイメージセンサを使用した産業用デジタルラインスキャンカメラで、7450個のフォトダイオードが直線上に配置されたものです。
このフォトダイオードは1個当たり50MHz(0.02μsec)で走査され、ビデオ信号として出力されます。1ラインの走査時間は最大156μsecです。
ビデオ出力はベースコンフィグレーション(Base Configuration)のCamera Link出力です。
キャプチャーボードからのコマンド(RS-232C)によりゲイン、8/10ビット切替、オフセットなどが容易に変更できます。


【特 長】

画素数7450、データレート50MHzのCCDラインスキャンカメラです。
DC12Vの単一電源で動作します。
画素は4.7μmスクエアと小さいため、高解像の分解ができます。
複数台使用時に於ける感度のバラツキがRS-232C通信で調整できます。

独自設計による小型・軽量 製品です。
簡易露光制御機能付きです(但しスキャンレート3.2kHz以下の場合)。


【用 途】

・画像検査などの画像処理装置の入力機器
・外観検査や各種寸法測定などの計測装置の入力機器
・シート状物体表面検査装置の入力機器
・高画質のパターン検査装置の入力機器
・その他コンピュータと接続して行う画像処理用途


【感度波長特性】

感度波長特性


【仕 様】

撮像素子 CCD
画素数 7450
画素サイズ 4.7μm×4.7μm
受光素子長 35.015mm
データレート 50MHz
スキャンレート Max 6.4kHz
ライン転送パルス入力 156.25μsec
デジタルビデオ出力 Base Configuration 2×8/10bit
カメラリンクコネクタ形状 MDR
感度 50 V/lx・sec
飽和露光量 0.12 lx・sec(素子上)
出力不均一性 標準3% 飽和出力の50%時(素子上)
電源容量 +12V±0.5V(350mA)
動作温度範囲 0℃〜40℃(結露のないこと)
動作湿度範囲 85%Max
保存温度範囲 -10℃〜65℃(結露・結氷のないこと)
重量 360g以下
外形寸法 64(W)×64(H)×80.3(D)mm
レンズマウント Fマウント(標準) Kマウント(オプション)


【外形寸法図】

外形寸法図


【カメラとI/Fボード(装置)との接続表】

免責事項について
※この接続表は基本動作が確認されたカメラとI/Fボードの接続方法の一例を示すものであり、全てのご使用環境(カメラの動作設定、PCなど取り込み装置の動作環境、ソフトウエアの処理内容など)について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
TL-7450UCL
ボードメーカー ボード型式 ケーブル
アバールデータ APX-3316 /A MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
アバールデータ APX-3313A MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
アバールデータ APX-3312A MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
インタフェース LPC-530121 /221 MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
インタフェース LPC-530421 /521 SDR-MDR (CL)
1MD26-3560-00C-*00
インタフェース PEX-530821 SDR-MDR (CL)
1MD26-3560-00C-*00
インタフェース PEX-530922 SDR-MDR (CL)
1MD26-3560-00C-*00
グラフイン IPM-8580CL-M/F MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
グラフイン IPM-8531CL-B/M/F MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
グラフイン IPM-8531CL-BE MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
グラフイン IPM-8530CL-B/M/F MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
リンクス 銀河digital-CL2e MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
リンクス 銀河digital-CL2 MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
Matrox Solios eV-CLF
(SDRコネクタ)
SDR-MDR (CL)
1MD26-3560-00C-*00
Matrox Solios eV-CLFL
(MDRコネクタ)
MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
Matrox Solios eCL/XCL MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
Matrox Solios eCL/XCL-B MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
Matrox MeteorII / CL MDR-MDR (CL)
14B26-SZLB-*00-0LC
(又は同等品)
