■フルフレームシャッタカメラ FCM300U2
(竹中システム機器株式会社)


36万画素 60フレーム/秒のプログレッシブ走査

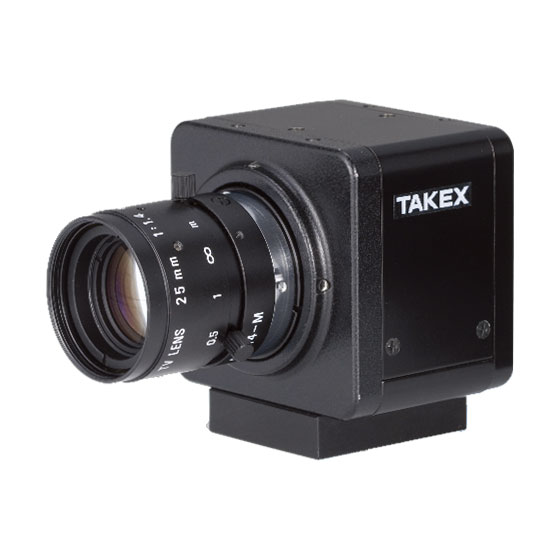

製品外観


【概 要】

出力画素数36万画素、白黒CMOS撮像素子を搭載したフルフレームシャッタカメラです。
USB2.0インターフェースを採用した、コンパクトサイズの使い易いカメラです。
映像信号は、デジタル8 or 10bit階調(バルク転送)で出力します。
キャプチャーボードが不要なので、ノートPCを用いた画像取得が可能です。


【特 長】

USB2.0インターフェースで給電と画像データ取得が1本のケーブルで可能です。
バッファメモリ内蔵で安定した画像データ取得が可能です。
グローバルシャッタを搭載しているので、歪みのない画像を出力できます。
ROI機能で画像切り出しが可能です。
従来のVGAサイズ(H:640×V:480)のほか、より横幅が広いWVGA(H:752×V:480)の出力が可能です。
近赤外領域にまで感度を有するため、赤外LED照明を用いた用途にも適しています。


【用 途】

・各種画像処理装置の入力機器
・実験研究設備用
・外観検査や各種寸法測定などの計測装置の入力機器
・顕微鏡用途


【感度波長特性】

感度波長特性


【仕 様】

撮像素子 プログレッシブ走査、グローバルシャッタ方式
白黒CMOS、1/3インチサイズ
ユニットセルサイズ 6.0μm(H)×6.0μm(V)
有効画素数 752(H)×480(V)
撮像面積 4.51mm(H)×2.99mm(V)
フレームレート 60.0fps at WVGA(752×480)出力
69.2fps at VGA(640×480)出力
127.4fps at QVGA(320×240)出力
電子シャッタ 1/31,520秒〜1.039秒
ランダムシャッタ 機能なし
出力階調 8bit or 10bit
インターフェース USB2.0バルク転送
同期方式 内部同期
レンズマウント Cマウント
電源 DC5V、USBコネクタより給電
消費電力 2W以下
動作周囲温度 0〜40℃/湿度10〜80% (結露のないこと)
保存温度範囲 0〜60℃/湿度10〜95% (結露のないこと)
外形寸法 50(W)×47(H)×42(D)mm(トリポッド除く)
重量 約110g


【外形寸法図】

外形寸法図
