■フルフレームシャッタカラーカメラ FSM5MLGE/FSM3MLGE
(竹中システム機器株式会社)


GigE Vision対応、500万画素 20フレーム/秒、300万画素 30フレーム/秒

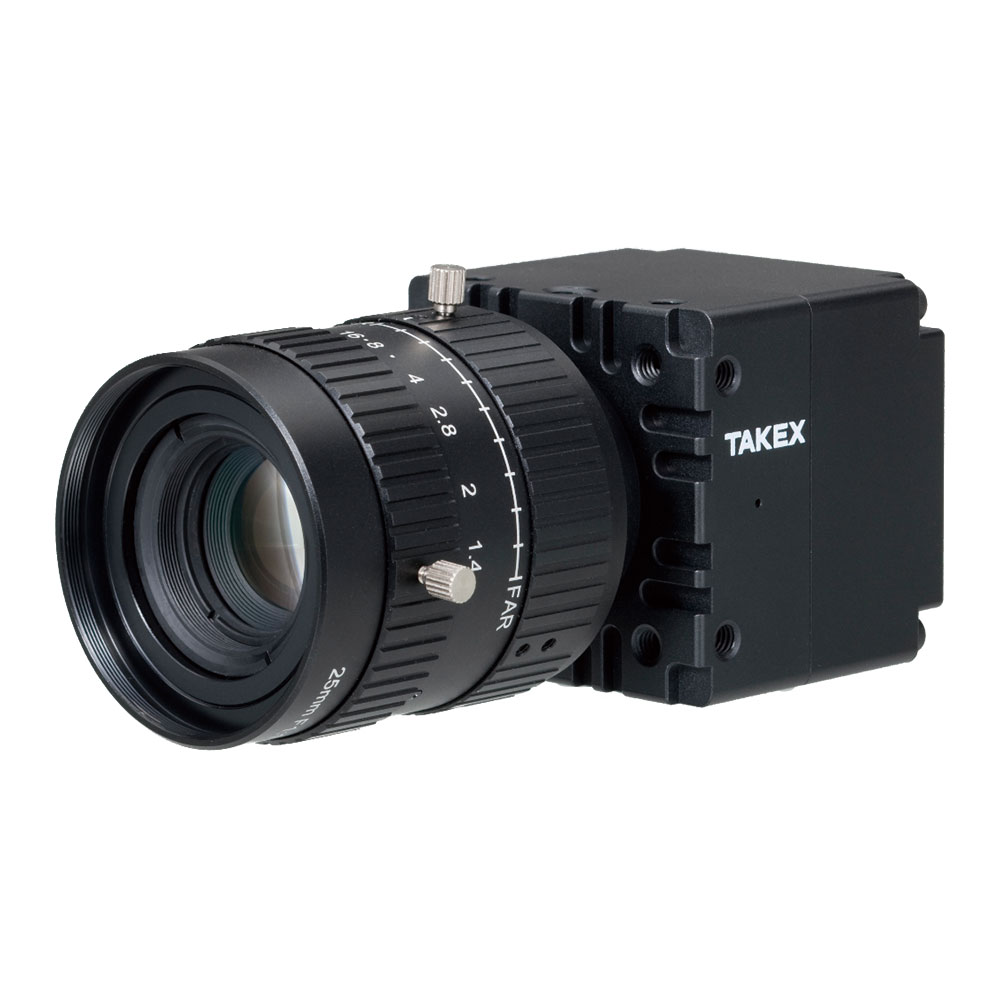

製品外観


【概 要】

高感度のCMOSセンサを搭載したフルフレームシャッタカラーカメラです。
FSM5MLGEは20フレーム/秒・500万画素、FSM3MLGEは30フレーム/秒・300万画素と高速動作・高解像度の出力が可能です。
ビデオ出力は8/10/12ビットのデジタル信号(GigE Vision方式準拠)で出力します(RGB Bayer 配列/RAW 出力)。
ランダムシャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
イーサネット経由のシリアル通信を用いて、カメラの動作設定値の外部制御が可能です。


【特 長】

グローバルシャッタ方式のCMOS センサを搭載しており、高速で移動する対象物体を撮影しても画像に歪みが生じません。
先進のCMOS撮像素子採用で、従来のCMOS製品と比較して固定パターンノイズの少ない高品位な画像を得ることができます。
カメラ背面への給電、またはLAN ケーブルを経由するPoE方式での給電のいずれでも使用が可能です。
FSM5MLGE: 光学サイズ2/3インチ、画素数500万画素
FSM3MLGE:光学サイズ1/1.8インチ、画素数300万画素と、
500・200 万画素CCDカメラの置換えに適しています。

中継なしで最長100mの画像伝送が可能です。


【用 途】

・画像検査装置などのカラー画像処理装置の入力機器
・液晶パネル検査機器用途
・カラー外観検査の入力機器
・基板実装検査装置の入力機器
・ITS 用入力機器
・その他コンピューターとネットワーク接続して行う画像処理用途


【感度波長特性】




【仕 様】

型式 FSM5MLGE FSM3MLGE
撮像素子 プログレッシブ走査 、グローバルシャッタ方式 、カラーCMOS(RGBベイヤー配列)
ユニットセルサイズ3.45μm,(H) × 3.45μm(V)
2/3 インチサイズ 1/1.8 インチサイズ
有効画素数 506万画素
2,464(H)×2,056(V)
318万画素
2,064(H)×1,544(V)
ビデオ出力信号 プログレッシブ走査:20フレーム/秒(at 8bit) プログレッシブ走査:30フレーム/秒(at 8bit)
デジタル出力 8 / 10 / 12 bit (RAWデータ)
GigE Vision方式準拠(ギガビットイーサネット)
電子シャッタ 1/26,000秒〜 1/28,000秒〜
ランダムシャッタ プリセット固定シャッタ
走査モード 全画素/部分(任意ライン読出し)
レンズマウント Cマウント(フランジバック固定)
電源 カメラコネクタ6Pin : DC12V±10%、380mA以下
PoE給電 : DC42V〜57V (標準48V)、 140mA以下
IEEE802.3f 規格準拠
動作周囲温度 0℃〜40℃(結露、結氷のないこと)
外形寸法 48(W) × 45(H) × 51(D) (突起部除く)
重量 約150g

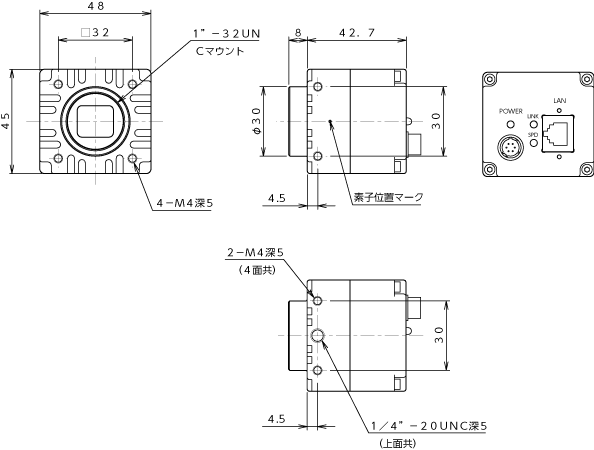

【外形寸法図】
