■フルフレームシャッタカラーカメラ FS5100SPL
(竹中システム機器株式会社)

在庫と納期を事前確認

PoCL対応、500万画素 9フレーム/秒
フルフレームシャッタカラーカメラ

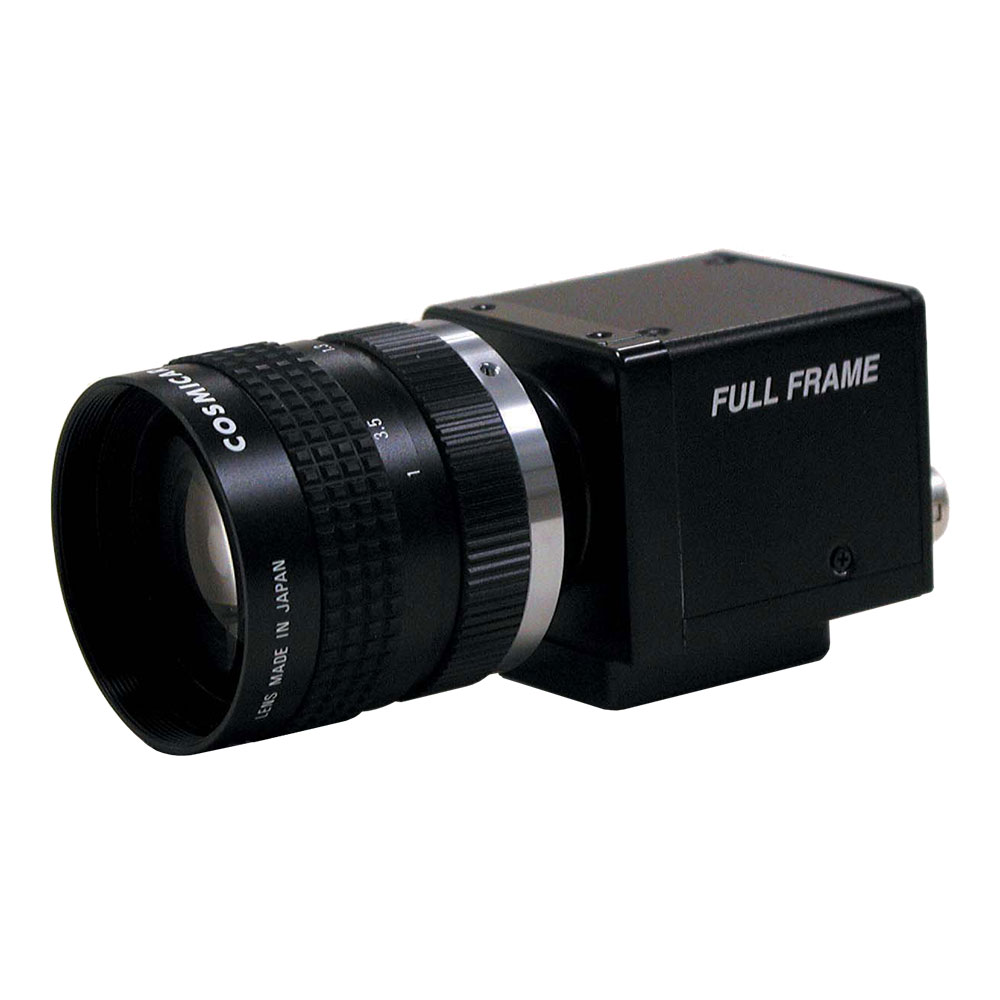

製品外観


【概 要】

フレームレート9フレーム/秒、500万画素の高解像度フルフレームシャッタカラーカメラです。
パワーオーバーカメラリンク(PoCL)の採用により、電源の供給、映像データの伝送、カメラの制御を1本のケーブルで行うことができます。
ビデオ信号はデジタル8ビットまたは10ビットのデジタル映像信号を出力します。
ビデオ出力はプログレッシブ走査(ノンインターレース走査)で、Camera Link(Base Configuration)に準拠して出力します。
ランダム電子シャッタが可能ですので、任意タイミングのフルフレーム静止画を得ることができます。
内蔵CPUによるデジタルコントロール回路を搭載して いますので、再現性の高いパラメータ設定が可能です。
Camera Link経由のシリアル通信を用いて、カメラの内部設定値の外部制御が可能です。


【特 長】

シングルチャンネル出力方式のCCD撮像素子採用で画像左右間のレベル差が生じません。
カメラに外部トリガを入力するとランダムタイミング(非同期)で画像がリセットされ、任意タイミングでの電子シャッタ画像が得られます。(ランダムシャッタモード)
電子シャッタ開放タイミングをストロボ発光トリガ信号として出力します。連続シャッタ動作時にもトリガ信号を出力することができるので、LED照明などの省電力化、スミアの低減に効果があります。
OSD表示による文字情報のスーパーインポーズ機能で、キャプチャー画像上にカメラの現在の設定状況を表示する事ができます。
カメラ内部の温度モニター機能を搭載しています。
プリセットトリガ入力、パルス幅トリガ入力のランダムシャッタトリガ入力を備えています。
シリアル通信を使用して、カメラ固体毎にユーザが設定したID情報を保存し、必要な時に読み出すことができます。


【用 途】

・高解像度の電子シャッタ画像処理装置の入力機器
・外観検査機器用途
・顕微鏡用途
・部品実装検査機器用途
・液晶パネルなどの検査機器用途
・その他コンピュータと接続して行う画像処理用途


【感度波長特性】




【仕 様】

撮像素子 プログレッシブ走査,インターライン転送方式CCD
2/3インチサイズ ユニットセルサイズ
3.45μm(H)×3.45μm(V)
カラー撮像素子(RGBベイヤー配列)
有効画素数 2448(H)×2050(V) 正方格子配列
読出し走査 水平走査周波数   fH = 18.8kHz
垂直走査周波数   fV = 9Hz
ピクセルクロック周波数 fCLK = 60.00MHz
最低被写体照度 10 lx F1.4
S/N 約46dB
外部同期入力 内部同期専用
ビデオ出力信号 プログレッシブ走査:9フレーム/秒
デジタル出力/Camera Link(Base Configuration)方式準拠
8または10bit階調(30MHz×2TAP×8 or 10bit出力)
カメラリンクコネクタ形状 SDR
電子シャッタ 1/13000秒〜1/9秒(シャッタなし)〜1/0.9秒
ランダムシャッタ プリセット固定シャッタ/パルス幅制御
走査モード 標準(全画素)/部分(中央部)
CCD読み出し SINGLE OUT(1PORT読み出し)
外部制御 カメラリンクケーブル経由シリアルインターフェース
レンズマウント Cマウント(フランジバック固定)・可動型はオプション
特殊機能 画像出力への設定情報インポーズ機能
カメラID情報保存機能
カメラ内部温度モニター機能
ストロボ出力 露光開始タイミング信号(+3.3Vロジックレベル)
電源 DC12V±10%、360mA(Max)
動作周囲温度 0℃〜40℃(結露のないこと)
保存温度範囲 -30℃〜60℃(結露、結氷のないこと)
耐衝撃 70G
耐振動 7G
外形寸法 46(W)×42(H)×60(D)mm(トリポッドアタッチメント除く)
重量 約150g

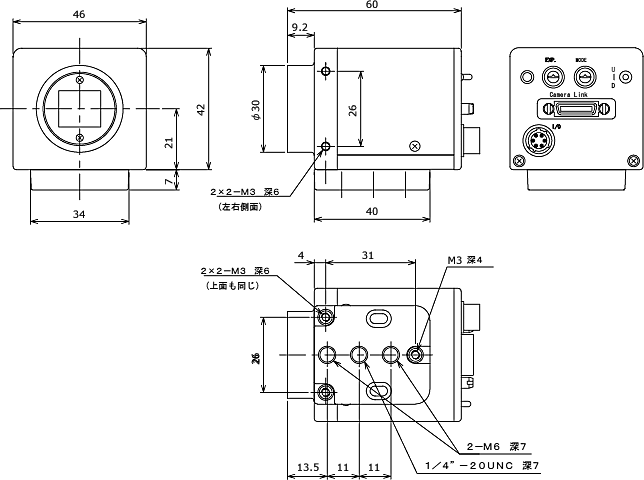

【外形寸法図】




【カメラとI/Fボード(装置)との接続表】

免責事項について
※この接続表は基本動作が確認されたカメラとI/Fボードの接続方法の一例を示すものであり、全てのご使用環境(カメラの動作設定、PCなど取り込み装置の動作環境、ソフトウエアの処理内容など)について動作を保証するものではありません。
※画像入力ボードの具体的な取り扱い方法については各ボードメーカー各社にお問い合わせください。
※表に記載されている内容については改善の目的で予告なく変更を行う場合があります。
FS5100SPL
ボードメーカー ボード型式 ケーブル
グラフイン IPM-8580CL-M/F SDR-MDR ( PoCL ) *1
1MD26-3560-00C-***
グラフイン IPM-8531PoCL-BE SDR-SDR ( PoCL ) *2
1SD26-3120-00C-***
DALSA X64 Xcelera-CL PX4 Dual SDR-MDR ( PoCL )
1MD26-3560-00C-*00
DALSA X64 Xcelera-CL PX4 Full SDR-MDR ( PoCL )
1MD26-3560-00C-*00
Euresys GrabLink Express SDR-MDR ( PoCL )
1MD26-3560-00C-***
Euresys GrabLink Quickpack CFA PCIe SDR-MDR ( PoCL )
1MD26-3560-00C-***
Matrox Solios eCL/XCL-B SDR-MDR ( PoCL )
1MD26-3560-00C-***
